在工业3D检测、生物识别、三维扫描等领域，结构光凭借高精度、高速度等优势，已成为主流的三维测量技术之一。但对于很多系统集成工程师来说，真正棘手的问题往往并不只在相机和算法：明明硬件性能已经拉满，重建后的点云却依然存在噪点、边缘精度不稳定、深度数据偏差等问题。进一步排查后才发现，问题可能出在结构光的“编码源头”——投影掩膜。掩膜的图案尺寸精度、线宽一致性、边缘质量以及位置精度，会直接影响最终投影编码的质量，并进一步影响相位解算、匹配和三维重建结果。算法能够在一定程度上对误差进行补偿，但当掩膜本身的制造误差成为系统误差的重要来源时，单纯依靠算法很难突破由前端光学与编码质量所设定的精度上限。换句话说，结构光系统想要真正实现高精度，不能只看相机和算法，作为编码源头的投影掩膜同样是决定系统性能的关键环节。

传统二值掩膜主要通过“通/断”两种透过状态实现二维图案编码。当结构光系统需要实现多级灰度、连续渐变或具有空间深度信息的复杂光场编码时，传统多次曝光、套刻等工艺往往会增加制造流程，同时也可能带来套刻误差和累积误差。3D立体菲林则通过灰度光控等技术，对曝光剂量进行空间调制，使不同区域形成可控的光学响应，从而为阶梯结构、渐变结构以及复杂光场编码提供一种更灵活的实现方式。在适配的材料、曝光和显影工艺条件下，可通过一次曝光实现三维结构的形成，减少传统多次套刻带来的工艺复杂度。对于结构光投影系统而言，这类三维光学编码元件既可以延续菲林制版在图案复制、一致性和批量制造方面的优势，又能够满足更加复杂的空间光场编码需求，有望成为高精度三维视觉系统中的重要光学编码器件。

一、结构光三维视觉：掩膜精度决定重建上限

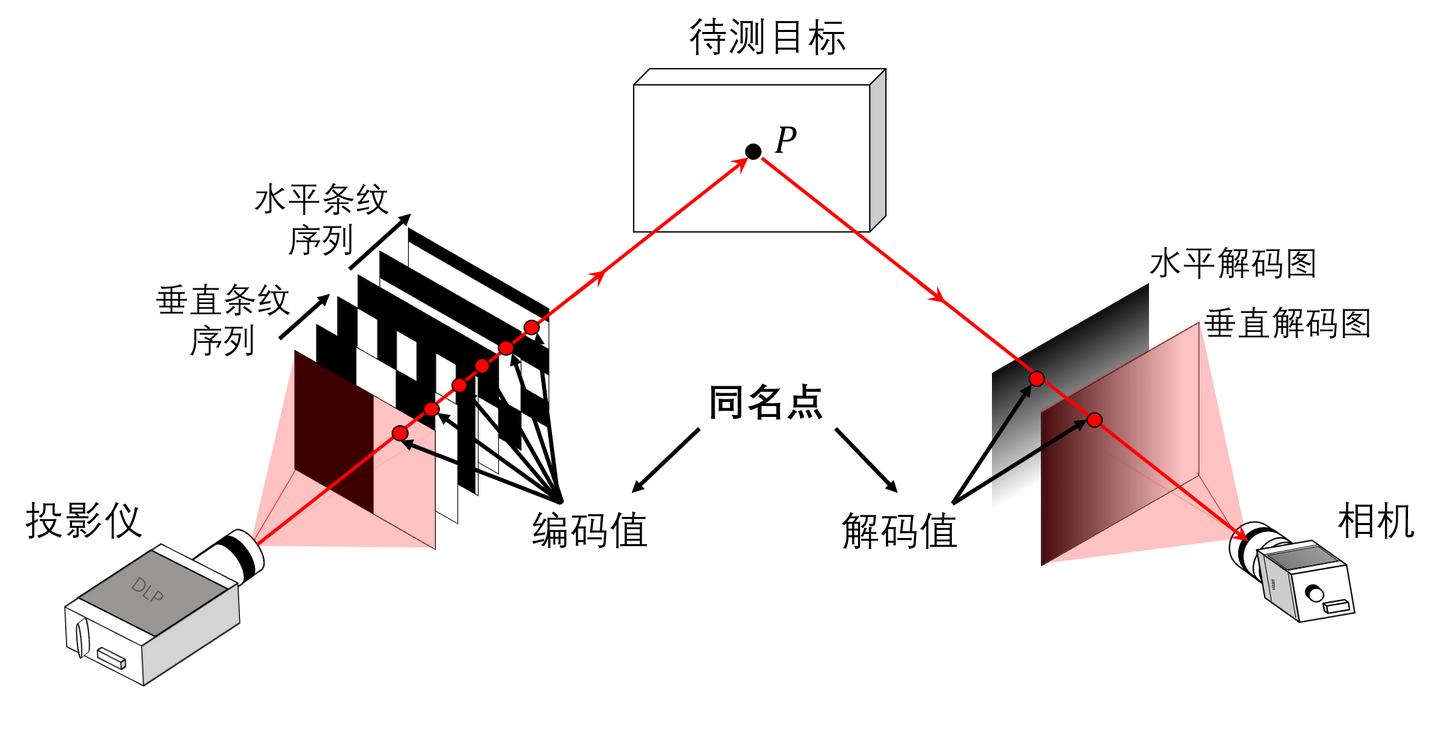

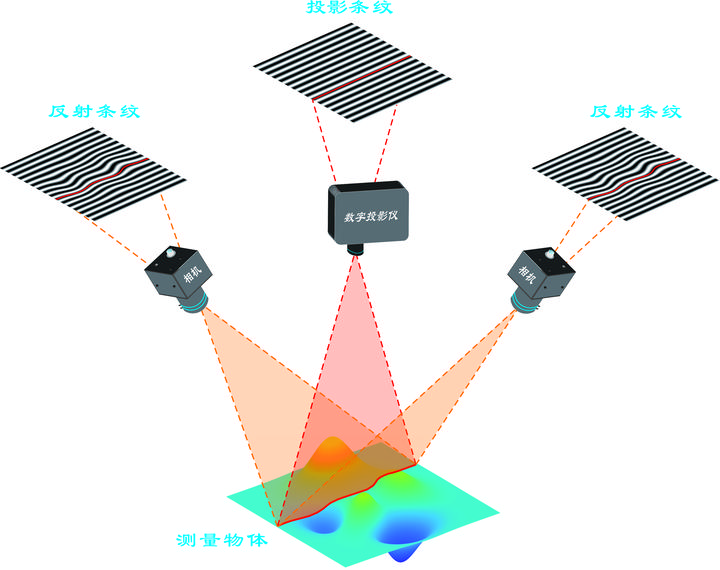

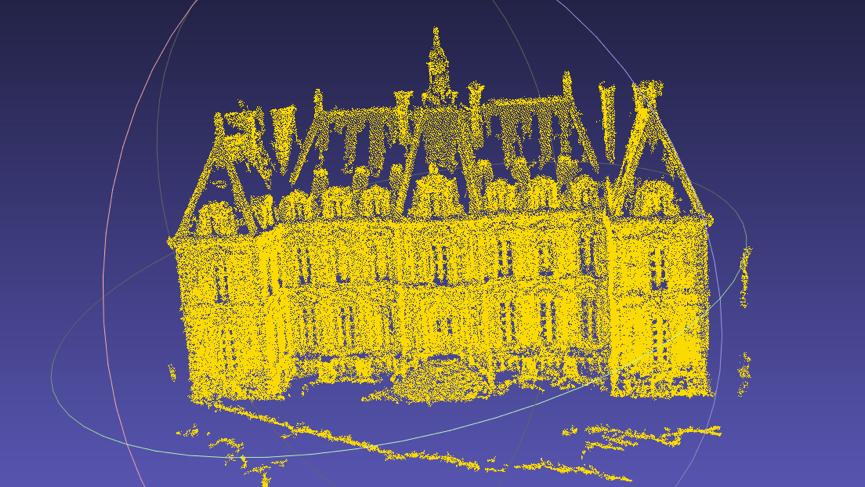

结构光三维视觉的核心逻辑，是向被测物体投射已知编码的光学图案，通过相机采集图案的形变，计算出物体表面的深度信息，最终重建出三维点云。在这条链路里，编码掩膜就像是系统的“编码母版”，图案的边缘锐度、周期精度、光强均匀性，会直接传导到最终的重建精度上。

传统方案采用二值平面掩膜，只能生成明暗相间的平面条纹图案，应对基础的线结构光还能胜任，但到了面结构光、散斑结构光、多阶深度编码这类高阶方案里，短板就非常明显：想要做出多灰度级、带高度差的编码结构，就得制作多张掩膜、分多次曝光对位，每多一次套刻就多一份对位误差，最终编码图案的边缘模糊、周期偏移，直接导致重建噪点多、深度精度差。而且工序越多良率越低，量产成本居高不下，也很难保障批次一致性。

想要让结构光的性能真正落地，首先需要一块能实现三维编码、精度足够、一致性强的光学掩膜。大凡光电3D立体菲林正是针对这一需求打造的解决方案。

二、从平面到立体：三维编码的核心技术路径

3D立体菲林的核心突破，是打破了传统掩膜“非黑即白”的二元限制，通过精准控制不同区域的透光率，把光强的差异转化为编码结构的深度差异或灰度等级，最终实现三维光学编码。目前主流有两条技术路径，分别适配不同的精度与量产需求。

1、密度调制：高精度连续编码首选

通过精准控制感光涂层的光学密度，让不同区域的遮光能力呈现连续梯度变化，灰度过渡平滑自然，没有网点颗粒感。对应到结构光场景，它可以生成连续渐变的光强分布，或是平滑曲面的微结构编码，是高精度面结构光、散斑编码的首选方案，编码边缘柔和、光场均匀性好，能有效降低重建噪点。

2、面积调制：大面积量产场景优选

通过微米级微小网点的大小、疏密变化模拟整体灰度效果，原理和印刷行业的网点成像逻辑相似。这种方案工艺兼容性更强、成本更可控，适合大尺寸、大视场的结构光场景，在批量生产的消费级3D传感、大范围三维扫描设备里应用非常广泛。

简单来说，密度调制像是“调节墨水浓度”，面积调制像是“控制网点疏密”，二者最终都能实现光强的分级控制，为结构光的三维编码提供底层支撑。

大凡光电3D立体菲林采用Kodak、Agfa专业光学感光胶片为基材，标准厚度0.18mm，最小线宽可达8μm，线宽误差稳定控制在1~2μm，图形重合精度2~5μm，最大光绘幅面可达1680×3500mm。无论是高精度连续编码，还是大尺寸批量结构，都能提供稳定可靠的工艺支撑。

三、四大核心优势：重构结构光掩膜标准

相较于传统多套刻方案，3D立体菲林在精度、效率、一致性与灵活度上实现了全面升级，是结构光系统从“能用”走向“好用”的关键推手。

1、一次曝光成型，消除累积误差

传统方案做8级深度的编码结构，需要8张掩膜、8次曝光对位，每一次对位都会引入微米级误差，层层叠加后总偏差很容易超出设计阈值。改用大凡光电3D立体菲林后，1张掩膜、1次曝光即可完成整套编码结构，从根源上消除了多次对位的累积误差，编码结构的周期、深度精度都有质的飞跃，同时生产效率也提升数倍。

2、微米级精度，编码边缘锐利

结构光的深度分辨率，高度依赖编码图案的边缘质量。边缘模糊、有毛刺，重建出来的点云就会出现噪点、边界漂移。大凡光电3D立体菲林通过高精度光绘工艺制作，图案边缘锐利无弥散，灰度阶跃清晰，哪怕是微米级的细微编码特征也能精准还原，最终输出的三维点云边缘干净、深度数据稳定。

3、设计自由度高，定制化快速落地

可以像设计图像一样定制编码图案的光强分布、结构形貌，无论是格雷码条纹、随机散斑、分区渐变光场，还是特殊形貌的微透镜阵列，都能快速完成制版落地。新品研发打样周期大幅缩短，能快速响应不同结构光方案的迭代需求，适配工业检测、消费电子、生物识别等多品类的场景节奏。

4、批次一致性强，适配规模化量产

一次曝光成型的工艺，避免了多道工序带来的批次差异，不同批次的编码掩膜在图案精度、灰度分布、结构深度上偏差极小。对于批量出货的3D传感器、工业检测设备，能有效降低品控成本，保障出厂性能的一致性。

四、场景化选型：匹配不同结构光系统需求

不同的结构光应用，对编码掩膜的要求差异很大，按需选型才能兼顾精度与成本。结合大凡光电产品矩阵，几类主流场景可直接对号入座。

工业精密3D检测场景，比如半导体缺陷检测、精密工件尺寸测量，优先选用高密度连续灰度3D立体菲林。连续光场编码噪点低、边缘精度高，能精准还原工件的细微形貌，满足微米级检测需求。

消费级3D传感与生物识别场景，比如人脸支付、体感交互，优先选用标准结构编码款。批次一致性好、量产成本可控，能稳定输出高质量的结构光图案，满足消费级产品的性能与成本平衡。

大视野三维扫描与投影场景，比如车载3D环视、大范围工业扫描，优先选用大尺寸一体3D立体菲林。1680×3500mm大尺寸一体成型，无需拼接，避免拼接带来的编码断层与对位误差，大视场下的编码均匀性更有保障。

AR/VR光学投影场景，比如AR眼镜衍射光波导、VR Pancake光学模组，可定制特殊光场分布的3D立体菲林，精准控制光场的角度与能量分布，为光学系统提供定制化的编码支撑。

结语

结构光三维视觉的精度提升，离不开光学编码能力的持续升级。从二值平面图案到三维立体结构，从多次套刻制造到一次曝光成型，3D立体菲林借助灰度光控等技术，为结构光编码掩膜提供了更丰富的空间调制能力。在适用的材料与工艺条件下，它能够减少多次套刻带来的工艺复杂度和累积误差，并为高精度、复杂光场编码提供新的实现路径。从二维到三维，从单一透过状态到可控的空间光学调制，3D立体菲林正在推动结构光编码器件向更高精度、更高效率和更高设计自由度发展。
