做高端HDI柔性板的朋友，多半都有过这类体会：盲埋孔越做越密，线宽线距压到10μm以内，可层间对位始终存在数微米的偏差，反复调曝光设备、优化蚀刻工艺参数，产品良率就是稳不下来；刚挠结合板压合后频繁出现层偏问题，查来查去发现，普通塑料掩膜受热产生形变，再叠加PI基材本身尺寸变化，误差被成倍放大。

很多人一提到提升HDI精度，先想到升级曝光设备、改造蚀刻产线，却常常忽略了图形转移的源头——曝光用的掩膜版。传统塑料菲林掩膜已经很难适配高密度互连的精度要求，而FPC玻璃铬版掩膜，正是从图形转移源头收紧公差、提升层间对位精度的核心曝光元件。

一、HDI柔性板的曝光痛点：为什么传统掩膜“力不从心”

HDI柔性板的核心特点是线路精细、焊盘排布密集、基材柔性可弯折的特征，这三个特性叠加在一起，对曝光掩膜的要求远高于普通刚性电路板，普通塑料菲林的固有缺陷会被制程续放大。

首先是微细线路的图形精度瓶颈。随着互连密度持续提升，HDI柔性板量产线宽线距已普遍进入10~20μm区间，部分高端产品核心区域逼近8μm。受工艺与基材限制，普通塑料菲林线宽误差可达数微米级别，图案边缘易出现虚边、毛刺，图形转移到干膜上再经蚀刻，线路很容易出现线宽超差、边缘锯齿偏多等缺陷，既影响阻抗一致性，也会埋下弯折断裂的可靠性隐患。

其次是盲埋孔的层间对位难题。任意层互连的HDI板需要多次叠层、多次曝光，每层都要和盲孔精准对齐。普通塑料菲林热膨胀系数较高，经过多道高低温工序后尺寸易出现漂移，多层叠加后对位误差累积，很容易出现盲孔偏位、互连导通不良的问题。尤其是FPC的PI、PET基材本身热胀冷缩就比刚性板明显，再加上掩膜的形变，双重叠加后偏差更容易超出设计阈值。

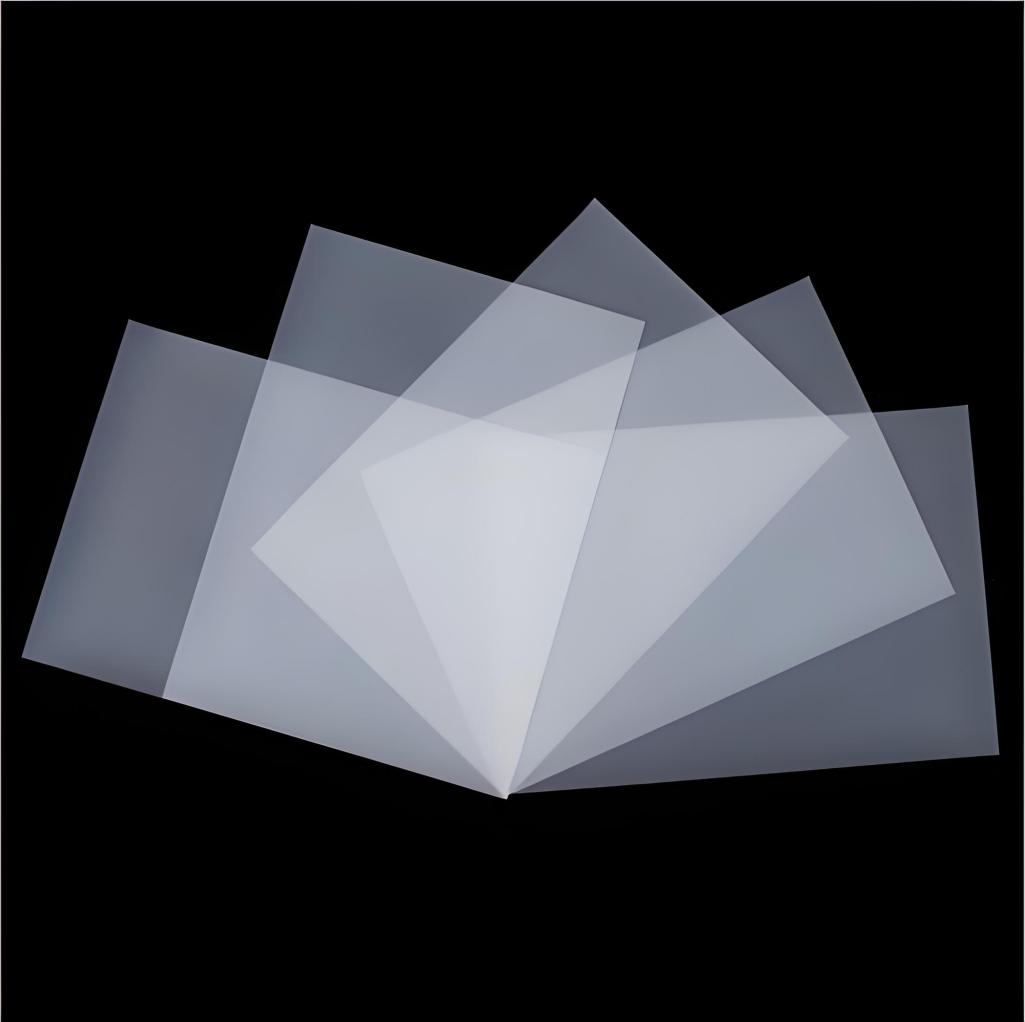

第三是量产批次的稳定性短板。塑料菲林长期反复曝光、接触化学环境后，表面涂层易磨损、整体尺寸易漂移，不同批次的掩膜精度存在波动，反映到产品上就是良率忽高忽低，量产一致性很难管控。对于车载、医疗这类高可靠要求的HDI柔性板，批次稳定性不足会直接影响产品交付与长期使用可靠性表现。

二、核心曝光技术：玻璃铬版筑牢高密度互连精度底座

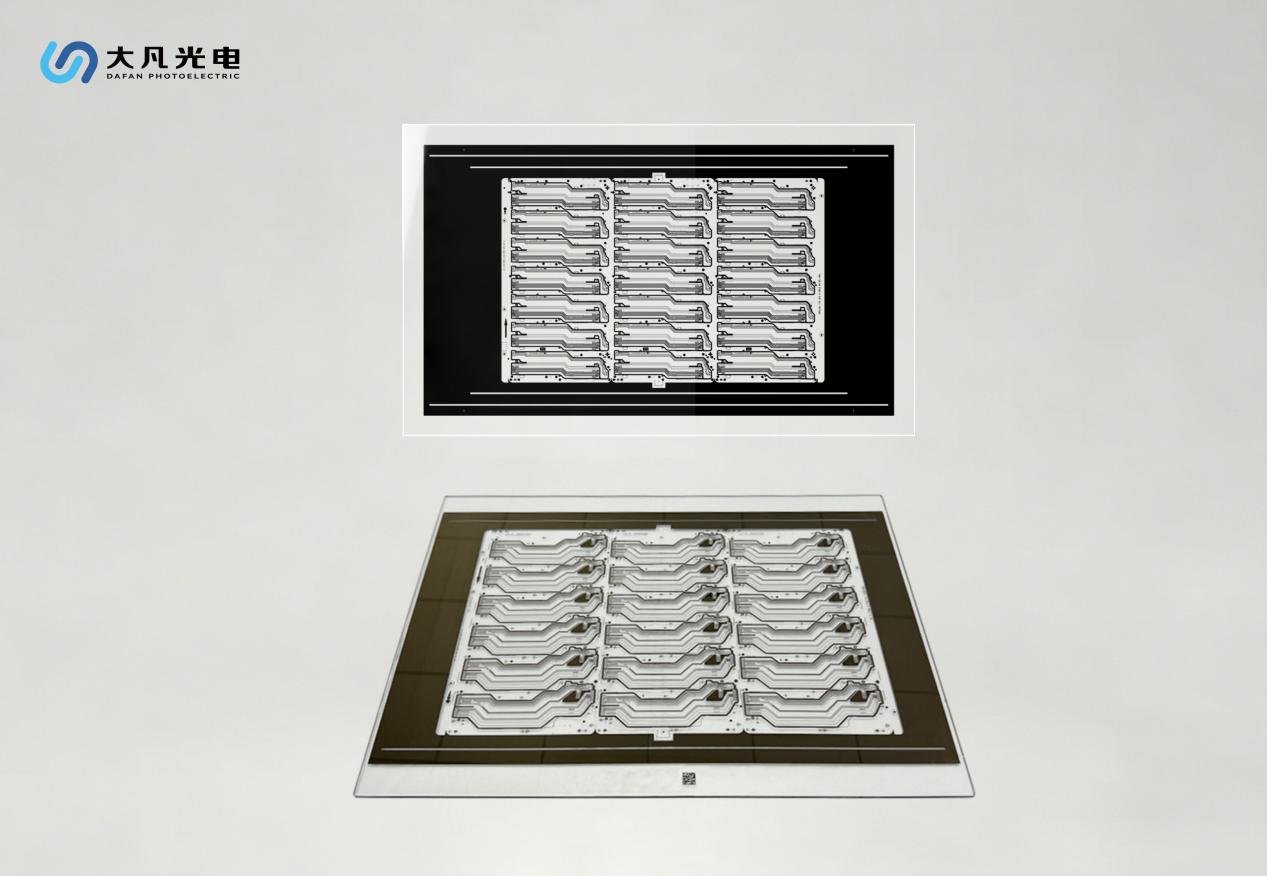

玻璃铬版掩膜的核心逻辑，是用高刚性、高稳定的玻璃基底，搭配半导体级光刻铬层，从基材和图形两个维度同时收紧公差，为HDI柔性板的曝光工序提供可靠的图形基准。以大凡光电FPC玻璃铬版菲林为例，四大技术特性直击高密度互连的制程痛点。

1、低热膨胀基材：对冲柔性基材的温漂形变

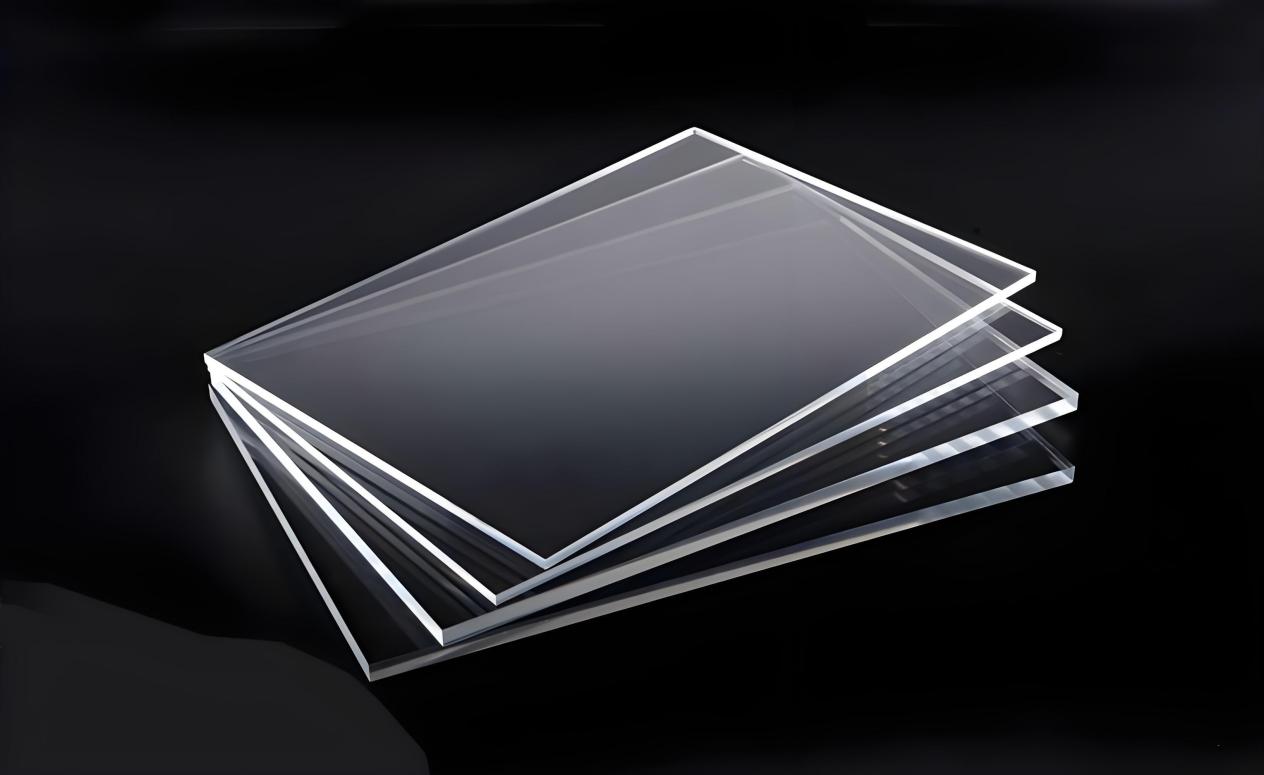

这是玻璃铬版较为核心的优势之一。大凡光电该系列产品选用苏打玻璃、石英玻璃等光学级基材，热膨胀系数仅为传统塑料菲林的1/10~1/20，在FPC制程常规的温度波动范围内，尺寸变化幅度极小。

它相当于给柔性制程提供了一个“刚性精度锚点”，能有效对冲基材本身的温漂形变，让多层HDI板的层间重合精度可稳定在2~5μm区间，降低因温度波动导致的对位偏差风险，从图形转移源头减少盲孔偏位、层间错位的问题，这也是普通塑料掩膜较难实现的效果。

2、光刻铬层精细成像：精准复制微米级互连图形

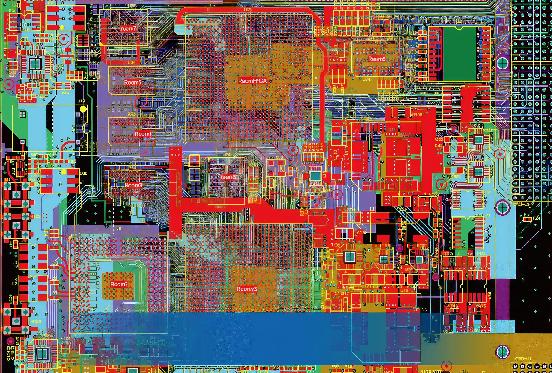

依托高精度光刻蚀刻工艺，玻璃铬版的线缝精度可达±0.5μm，最小线宽可做到8μm级别，铬层图案边缘锐利、近乎无毛刺，能高度还原EDA设计中的细线路、微焊盘与盲孔图形。

和普通菲林的虚边图案不同，铬层图案的边界清晰锐利，遮光区域光密度OD≥4.0，遮光性能优异，曝光时不易出现光晕扩散与边缘虚化，转移到干膜上的图形边界整齐，蚀刻完成后线路侧壁光滑、线宽均匀，既能保障微细线路的阻抗一致性，也能减少边缘锯齿带来的弯折应力集中，同时满足HDI柔性板的高密度布线与耐弯折双重需求。

3、垂直边缘成型：优化蚀刻侧蚀控制

图形边缘的垂直度，直接影响后续蚀刻的侧蚀程度。普通菲林的图案边缘存在一定坡度，曝光后干膜侧壁倾斜，蚀刻时侧蚀更明显，容易出现线宽偏细、边缘不规整的问题。

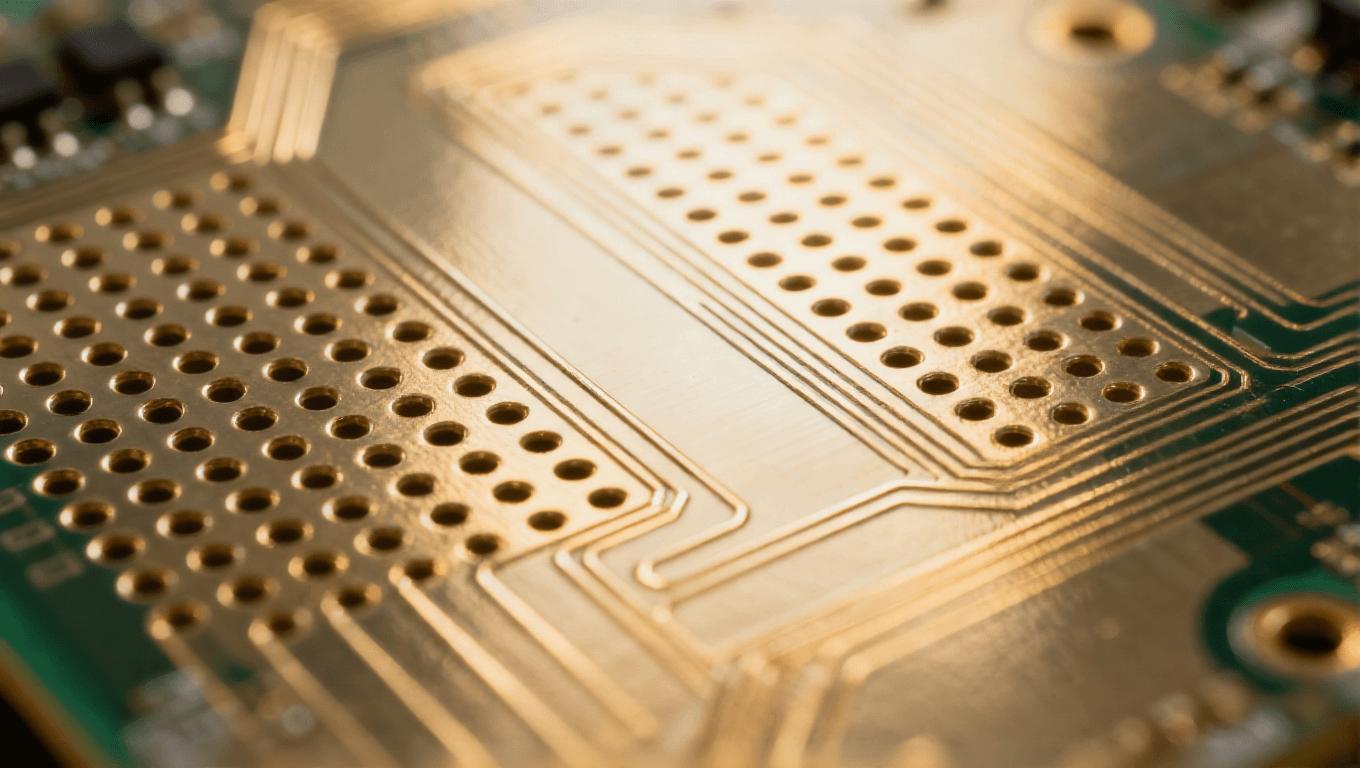

玻璃铬版的铬层边缘接近垂直成型，曝光后干膜侧壁垂直度更好，能有效抑制蚀刻侧蚀的影响，让最终成型的铜线路尺寸更贴合设计值。对于10μm级的微细线路而言，侧蚀量的改善可以直接提升良率与一致性，也能为进一步缩小线宽的设计预留更多工艺余量。

4、优异耐温耐化学性能：支撑全制程稳定性

玻璃基材本身具备较好的耐高温与耐化学腐蚀特性，能够承受FPC制造中显影、蚀刻、固化等多道化学与热处理工序，不易发生高温变形、涂层脱落等问题。相比普通塑料菲林，玻璃铬板的使用寿命更长，长期反复曝光作业后图案精度仍能保持相对稳定，有助于提升大批量生产时的批次一致性，减少因掩膜损耗带来的良率波动。

三、高密度互连场景的落地应用价值

在主流的高端FPC应用中，玻璃铬版掩膜的精度优势能直接转化为产品良率与可靠性的提升，覆盖多个高价值制造场景。

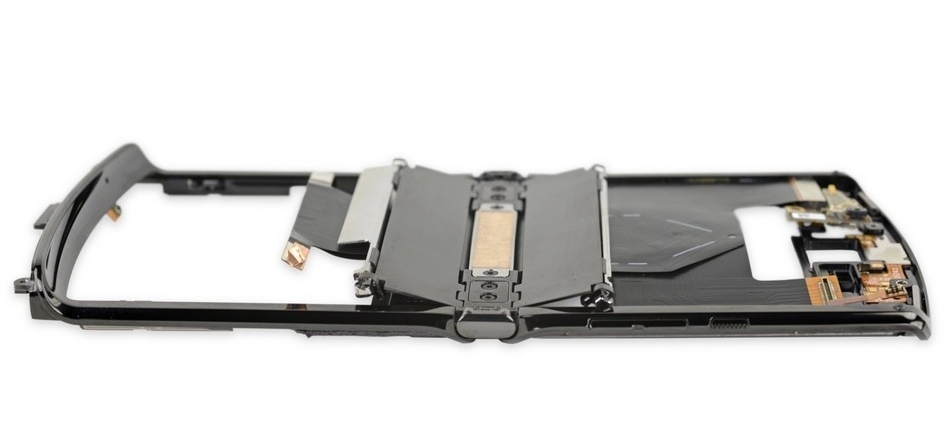

折叠屏铰链区HDI柔性板，线路密度高、弯折要求严苛，玻璃铬版锐利的图形边缘、精准的线宽控制，有助于降低弯折疲劳断裂的风险，提升产品的弯折寿命与长期可靠性。

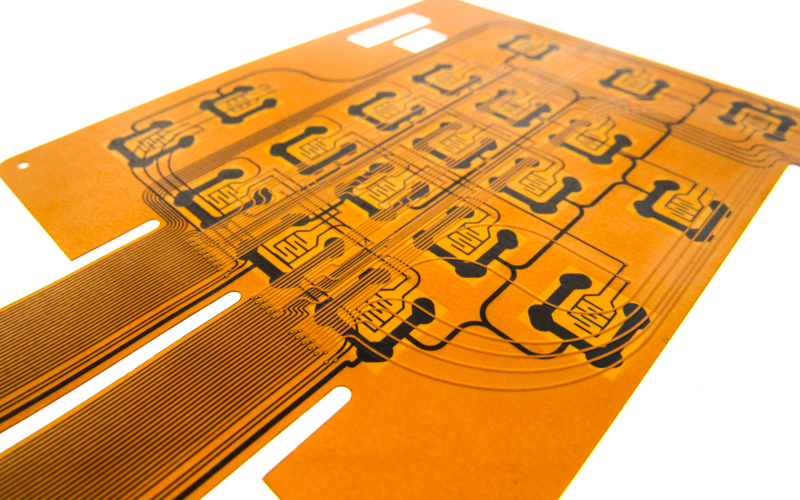

车载高可靠FPC与刚挠结合板，工作环境温度跨度大、层间结构复杂，玻璃基材的低膨胀特性能够保障多层对位精度，提升互连导通的稳定性，适配车载产品相对严苛的可靠性要求。

高端可穿戴设备的微型HDI板，设备内部空间紧凑、盲孔布局密集，微米级的对位精度能更好地支持任意层互连设计，助力产品实现小型化、多功能化的升级方向。

四、选型与实操使用建议

不用全制程盲目选用最高配置，按需匹配才能兼顾精度与成本，几个选型与使用要点可以参考。

基材选型上，常规HDI柔性板量产，优先选用苏打玻璃基材款，性价比相对突出，能满足大多数场景的精度需求；高温制程、超高精度要求的场景，可选用石英玻璃基材，热稳定性更优，尺寸漂移更小。

精度匹配上，建议遵循精度余量原则，掩膜的线缝精度高于产品线路精度要求3倍以上，为后续蚀刻、压合等工序预留公差空间，更有利于保障最终成品达标。

使用与维护方面，拿取时仅接触边缘区域，避免指纹、油污污染图案表面；清洁用无尘布蘸无水乙醇轻拭，禁用硬质工具刮擦铬层；垂直存放于干燥无尘环境，避免挤压磕碰；定期校验图形精度，出现划痕、精度超差时及时更换，有助于长期维持制程稳定性。

结语

总的来说，HDI柔性板向更高密度、更可靠的方向发展，玻璃铬版掩膜从来不是“更贵的底片”，而是高密度互连制程不可或缺的精度底座。无论是从层间对位、微细线路成型，还是从批次一致性、制程耐受性能，它都从图形转移源头持续收窄柔性板高密度制造公差。

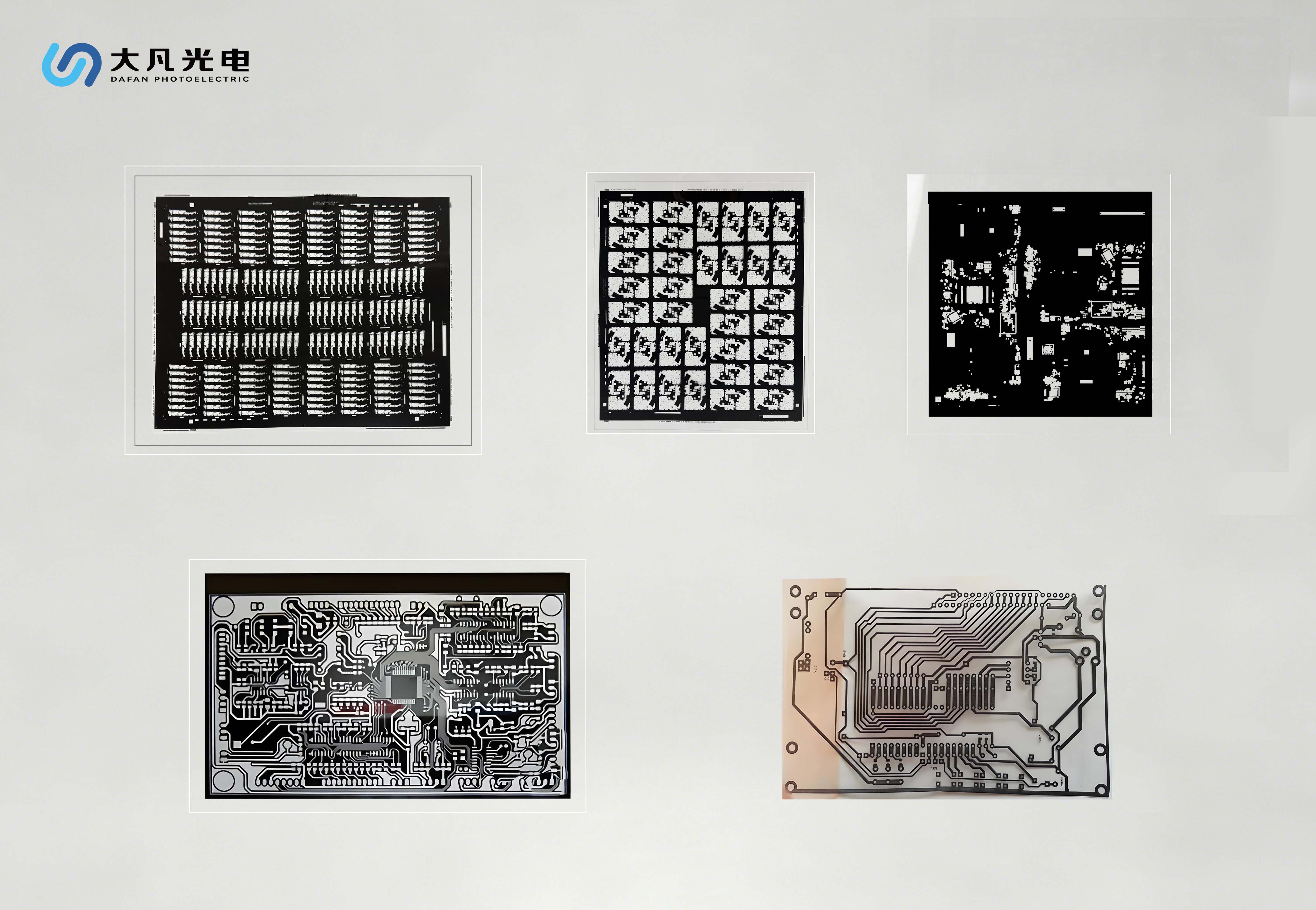

大凡光电FPC玻璃铬版菲林覆盖多基材、多精度档位，支持全参数定制，面向消费电子折叠屏、车载高可靠FPC等不同领域，可输出定制化高精度制版方案，依托微米级的光学精度，赋能高密度柔性互连制程迭代升级。
