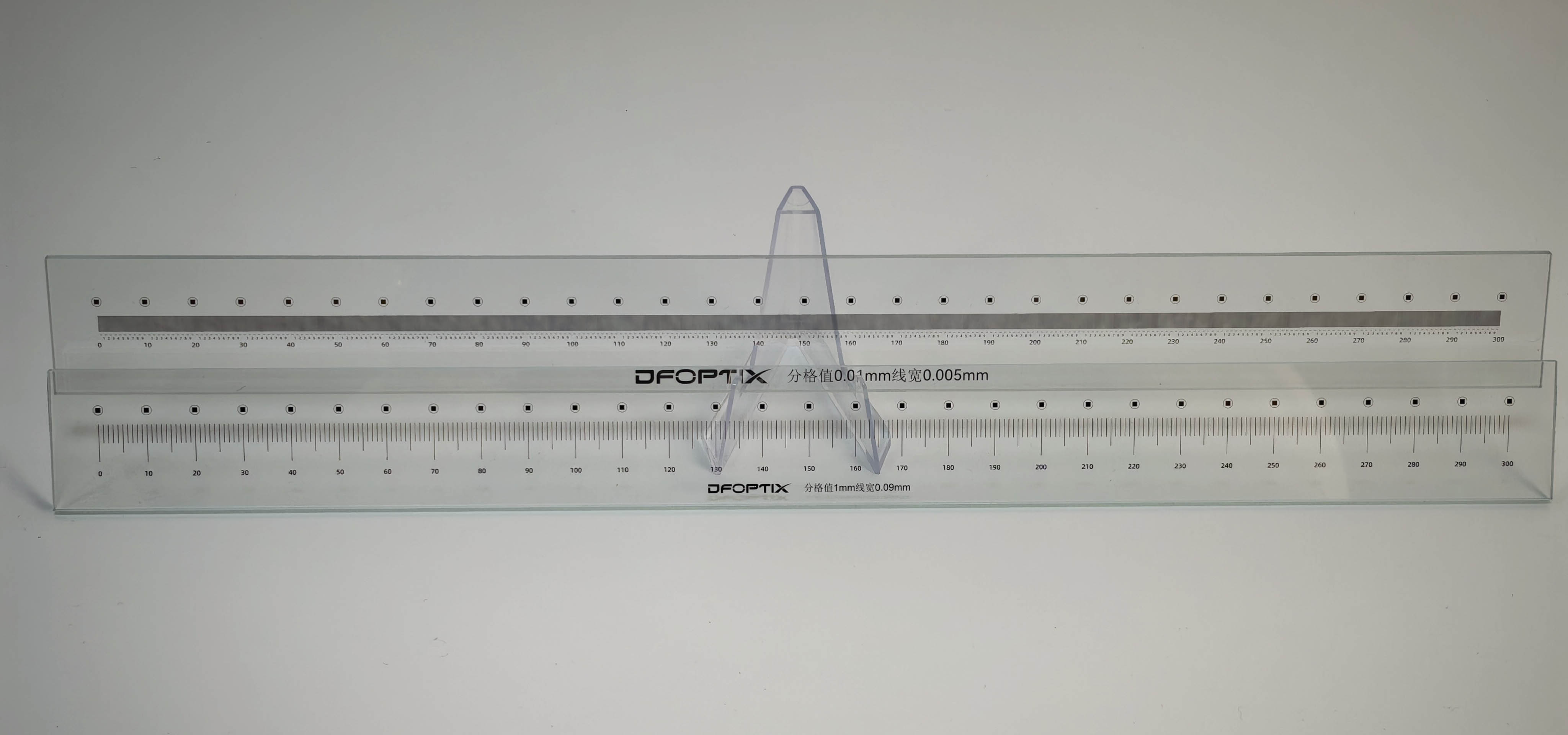

高精度玻璃线纹尺是一种以高稳定性光学玻璃为基材，通过高精度光刻、镀膜、蚀刻等工艺，在玻璃表面形成精密线纹图案的光学精密测量元件。其具备高精度、高稳定性、高对比度及优异的耐环境性能，广泛应用于视觉检测、尺寸测量、运动控制、精密定位、光学校准及工业自动化等领域。

玻璃线纹尺通常作为长度基准、位置基准或视觉识别基准，为高精度测量系统提供可靠的空间参考与标定依据。

基本结构

高精度玻璃线纹尺主要由以下部分组成：

①光学玻璃基板

采用高透光率、低热膨胀系数的光学玻璃材料，如：

 浮法光学玻璃

 石英玻璃

 超白玻璃

低膨胀玻璃

其作用是提供稳定的结构支撑与高平整度表面。

②精密线纹层

通过光刻或蚀刻工艺形成高精度刻线，包括：

  等间距线纹

  十字刻线

  编码线纹

  条纹图案

  微米级标尺图案

线宽与间距可达到微米级甚至更高精度。

③金属镀膜层

常见材料包括：铬（Cr）、铝（Al）、镍（Ni），用于形成高对比度线纹，提高光学识别效果与耐久性。

④ 防护层（可选）

部分产品会增加保护镀层，以提升：耐磨性、抗氧化能力、防污染性能、使用寿命等。

工作原理

高精度玻璃线纹尺主要基于光学成像与位置识别原理工作，当光源照射到线纹尺表面时，透明区域与遮光线纹区域形成明显的光学对比，视觉系统、显微系统或光电传感器通过识别线纹位置与间距，实现：

 位移测量

 长度测量

 位置检测

 精度校准

 图像标定

 运动反馈

在线性位移系统中，传感器通过连续读取线纹变化，实现高精度位移检测；在机器视觉系统中，则可作为尺寸与空间坐标的基准参考。

产品特点

①高精度

微米级线宽控制、精度±1-2um、量程可达1000mm，高一致性刻线精度、高尺寸稳定性、可实现高精度测量基准。

②高稳定性

采用低膨胀玻璃材料，具备：良好的热稳定性、长期尺寸稳定性、抗环境变化能力强。

③高对比度

金属镀膜线纹具有优异的成像对比效果，便于：CCD识别、工业相机采集、光电检测、自动化识别等。

④优异的耐久性

具备：耐磨损、耐腐蚀、抗氧化、长寿命，适用于工业环境长期使用。

⑤支持定制化

可根据应用需求定制：尺寸规格、线宽线距、图案形式、编码方式、精度等级、安装结构、厚度等，满足不同场景应用需求。

应用领域

①机器视觉与视觉标定

应用于：工业视觉系统标定、相机畸变校正、空间坐标校准、像素精度测量，广泛用于智能制造与自动化检测领域。

②精密测量设备

用于：光学测量仪器、长度测量系统、精密位移平台、显微测量设备，提供高精度测量基准。

③光电编码与运动控制

应用于：光栅测量系统、线性编码器、自动化运动平台、精密定位系统、实现高精度位置反馈。

④半导体与电子制造

应用于：半导体设备校准、PCB/FPC检测、芯片封装检测、精密贴装定位、满足高精度制造需求。

⑤科研与实验室领域

用于：光学实验、精密定位研究、科研测量系统、高精度成像分析，为科研设备提供稳定测量基准。
