相机装好了、算法调通了，可测出来的数据总不对——尺寸偏差大、边缘畸变歪、定位总飘。这时候最先要排查的，往往不是相机也不是算法，而是标定基准没选对。

今天我们讲讲标定菲林，它看着就是一张印着图案的薄膜，却是所有视觉测量、定位、检测的精度起点——相机拍它一眼，就能学会"一像素对应现实世界多少微米"，还能把镜头畸变给校正回来，所以标定板就是机器视觉系统的"第一把尺子"。

一、技术本质：标定菲林的工作原理与核心价值

很多朋友第一次见标定菲林，觉得不就是一张印着格子的塑料片嘛？其实它的作用远不止于此。

简单说，标定菲林就是一个已知尺寸精度的标准图形载体。工业相机拍出来的画面，本质上是一堆像素坐标，但咱们要的是毫米、微米级的真实尺寸——标定菲林就是帮相机完成"像素到物理尺寸"转换的那把"标准尺"。

它的核心工作逻辑可以拆成四步，每一步都在给视觉系统"立规矩"：

• 空间尺寸标定：菲林上的刻线、网格间距是已知的精准尺寸，相机拍完后，算法通过对比"像素距离"和"实际物理距离"，建立换算关系，从此像素就有了真实尺寸意义。

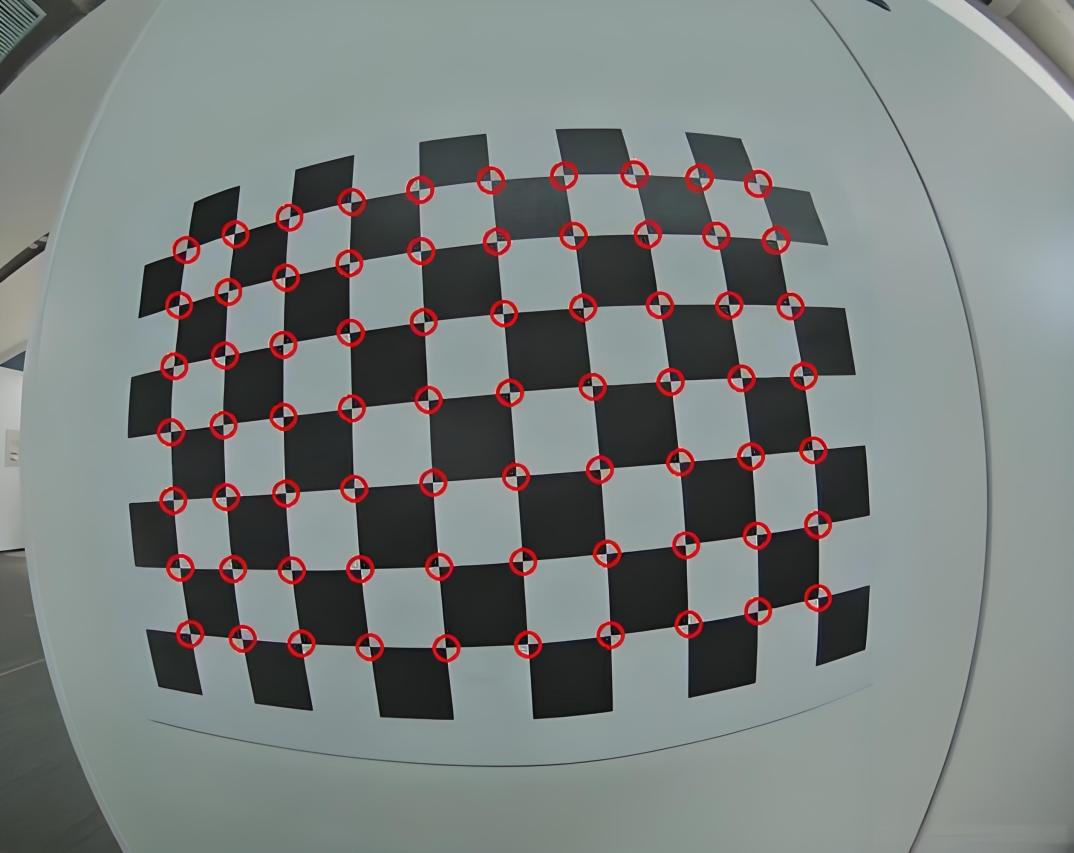

• 镜头畸变校正：镜头天生会有桶形畸变、枕形畸变，拍出来的直线会变弯。菲林上的标准网格是绝对笔直的，算法对比网格的理论形状和实际成像形状，就能算出畸变系数，把画面"掰回原形"。

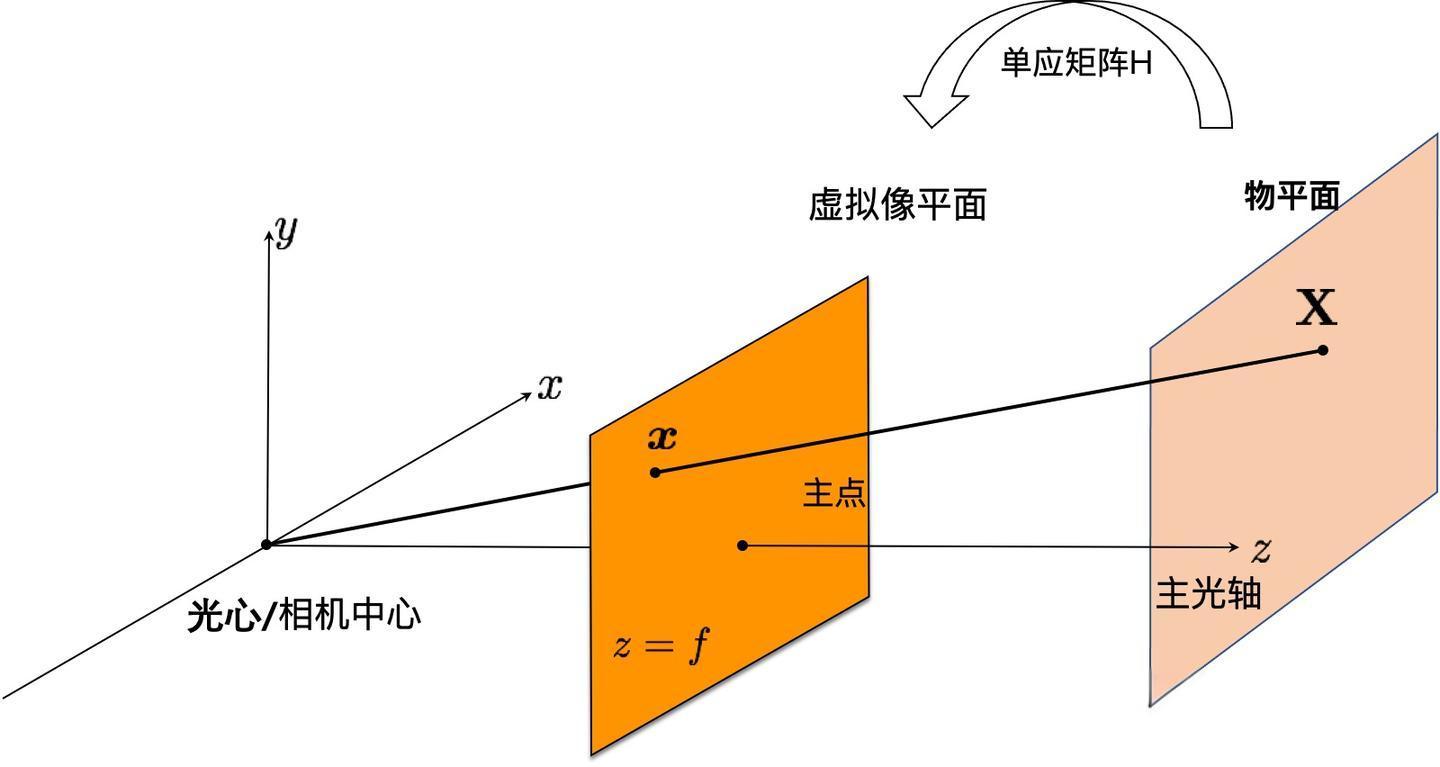

• 坐标系统一：在自动化产线上，相机有相机的坐标，运动平台有平台的坐标，俩坐标系不对齐就会出现"指东打西"。用标定菲林可以把视觉系统和机械系统的坐标对齐，实现精准联动。

• 精度验证：标定完了靠不靠谱？再拍一张菲林验证一下，看看重复精度、绝对精度达不达标，心里就有数了。

大凡光电标定菲林，依托高精度光刻工艺制作，图案精度可达微米级，是各类机器视觉系统搭建、校准、验证环节的基础标配工具。

二、核心性能参数：关键指标一表读懂

大凡光电标定菲林覆盖从入门实训到工业检测的全档位需求，核心性能参数整理如下：

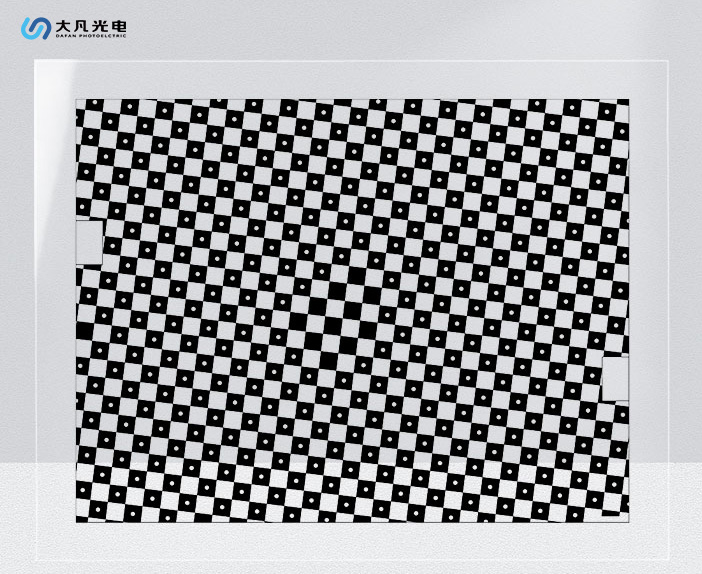

除标准规格外，图案类型、尺寸规格、安装孔位大凡光电均可按需定制，支持棋盘格、圆点阵列、十字靶标、同心圆、ChArUco码、AprilTag二维码等各类标定图案，适配不同算法与应用场景。

三、核心技术优势：三大特性支撑广泛应用

相较于玻璃、陶瓷等刚性标定板，标定菲林的技术特性非常鲜明，在很多场景里具有不可替代的价值：

1、成本优势显著，入门门槛大幅降低

同尺寸规格下，标定菲林的成本仅为玻璃标定板的约5%，对于教学实训、算法验证、临时测试这类不需要超高精度的场景，性价比突出，大幅降低了机器视觉入门的成本门槛。

2、柔性可弯折，曲面异形场景也能适配

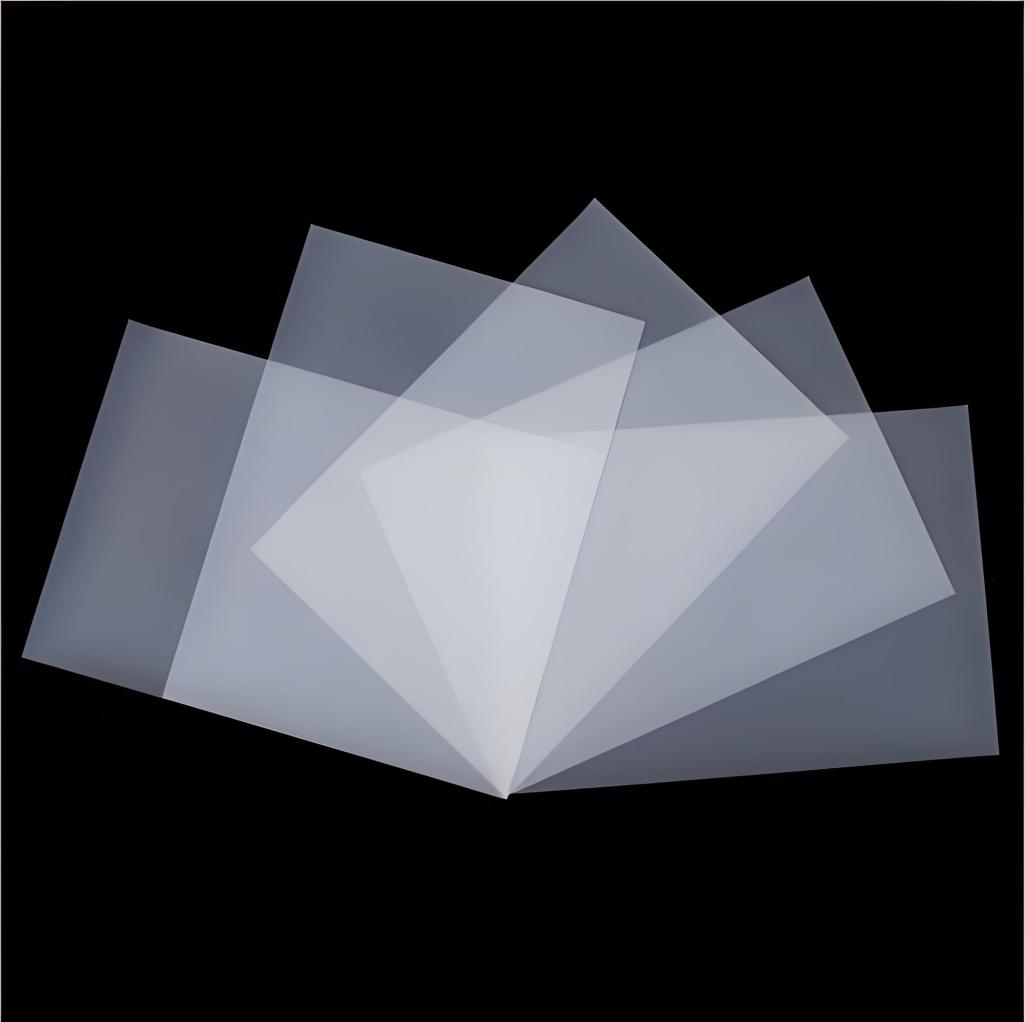

菲林基材可弯折、可卷曲，运输收纳方便，还能贴合曲面、异形基材完成标定——鱼眼镜头、全景相机、医用内窥镜这类曲面视场的标定需求，刚性标定板难以适配，菲林贴合即可完成，灵活度极高。

3、定制化效率高，快速响应多样需求

依托数字光刻技术，无需制版即可快速定制各类图案，棋盘格、圆点、二维码均可实现，交货周期远短于刚性标定板，特别适合研发打样、小批量多品类的定制需求。

四、应用场景：产业落地全景梳理

标定菲林的应用场景非常广泛，几乎所有"用相机做测量"的系统都离不开它，核心应用集中在五大领域：

• 机器视觉教学与算法验证：高校、职校的机器视觉专业实训，以及算法开发初期的原理验证，菲林标定板低成本、易操作的特点完美匹配需求，是入门实训的首选方案。

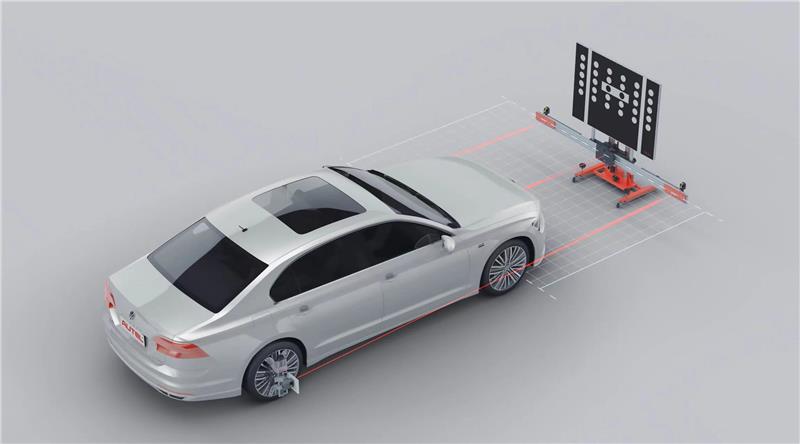

• 大视场/超大视场临时标定：自动驾驶车载环视测试、仓储机器人全局视觉标定、航空遥感地面定标、大幅面印刷扫描设备校准，这类超大尺寸场景，菲林是最优解决方案。

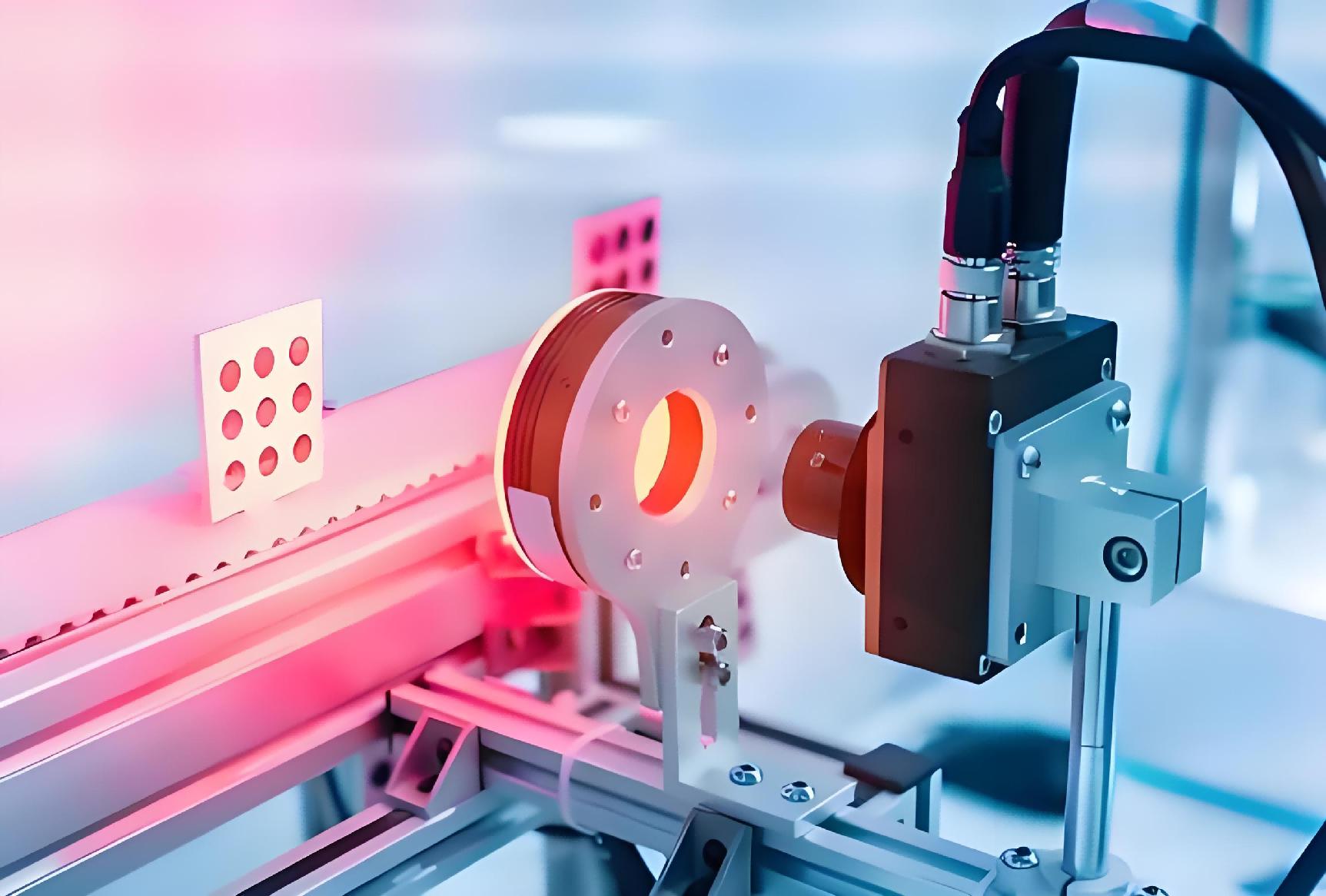

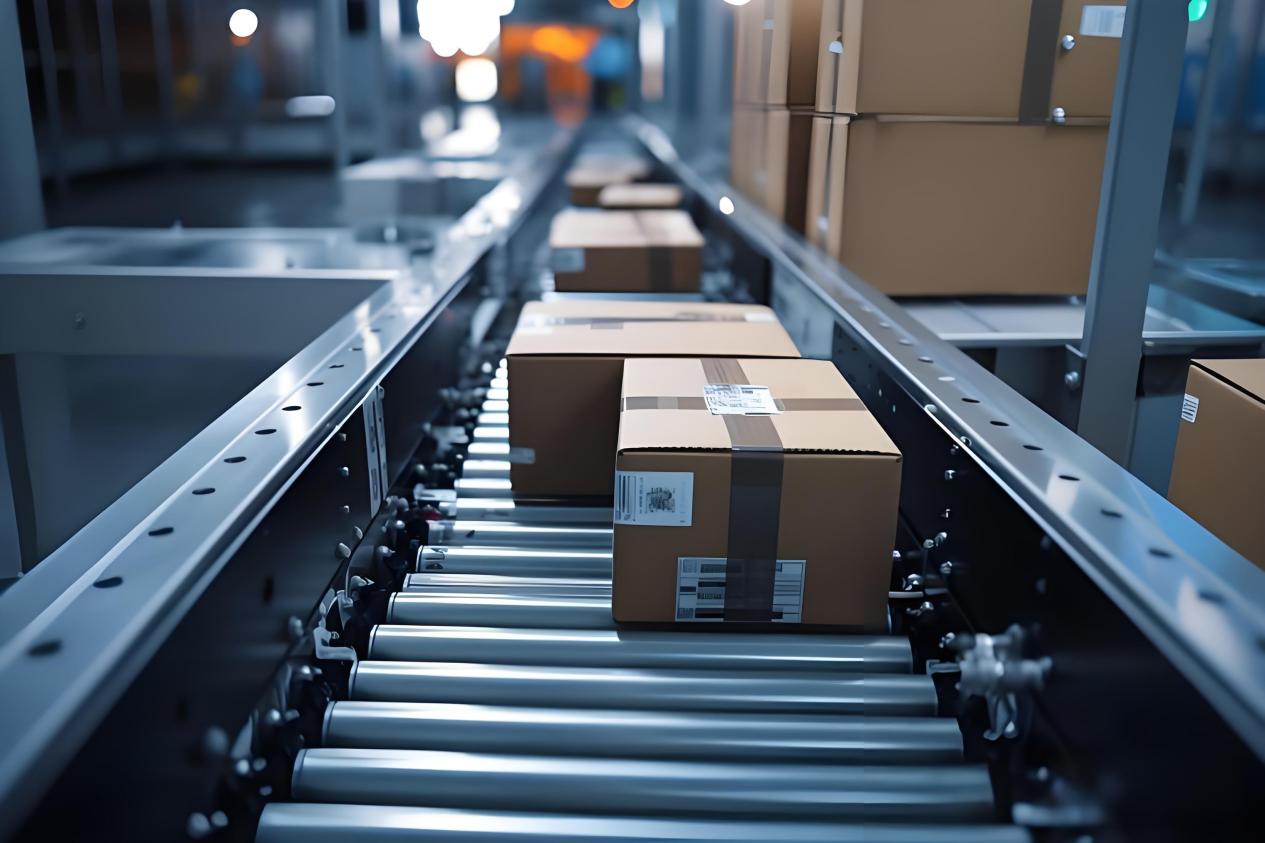

• 工业视觉非精密在线标定：包装印刷、纺织印染、钣金件外观检测、物流分拣等行业，精度要求不高但需要大尺寸标定基准，菲林可快速匹配产线需求；在PCB检测产线，它和PCB制造菲林技术同源，校准适配性极佳。

• 异形与曲面标定：鱼眼镜头、全景相机、医用内窥镜的曲面视场标定，菲林可弯折贴合的特性是刚性板无法替代的

• 消费级视觉场景：VR/AR设备校准、全景直播相机标定、消费级无人机航测地面靶标，这类场景精度要求不高但需要低成本方案，菲林正成为主流选择。

五、选型与使用规范：工程实践核心要点

标定菲林虽然应用灵活，但也有明确的性能边界，选型与使用需遵循其技术特性，才能保证标定效果的稳定可靠。

1、选型四大原则

• 精度匹配原则：菲林标定板适用于±10μm以上精度要求的场景，不建议替代玻璃/陶瓷标定板用于微米级高精度计量场景，需根据实际精度需求合理选择。

• 环境匹配原则：菲林对温湿度较为敏感，适用于常温、恒温恒湿的可控环境，户外、高低温、高湿场景不建议使用，避免形变导致精度下降。

• 尺寸匹配原则：有效标定区域需覆盖视场的1/3~2/3，单格或圆点的成像像素至少需≥10个，以保证特征识别稳定性，避免用过小的板子标定过大的视场。

• 工艺匹配原则：中小尺寸高精度需求选用10μm线宽光刻工艺款，超大尺寸场景选用30μm线宽常规光绘款，高频使用场景优先选择带保护层的耐磨款。

2、使用注意

长期固定工位、高频使用场景建议选用带保护层的耐磨款，避免图案快速磨损导致精度持续衰减；

拿取时仅接触边缘，禁止用手触摸图案区域，避免指纹、油污影响特征识别，同时注意避免弯折、刮擦；

大尺寸拼接使用时，需保证拼接处图案无缝衔接、全局坐标统一，避免拼接误差引入标定偏差；

透射式成像场景需选用高透光专用菲林，避免普通款透光率不足导致特征识别失效；

定期检查图案完整性与形变量，出现褶皱、划痕、图案磨损时及时更换，避免失效标定板影响视觉系统精度。
