做MiniLED背光研发与生产的朋友，多少都踩过微结构的坑：明明灯珠排布、驱动方案都调到位了，可整面亮度就是不均匀，边角暗区、局部亮斑总消不掉；想做超薄匀光方案，导光板上的渐变网点却怎么都做不准，反复改模耗时又耗成本。

其实很多时候问题不在灯珠本身，而在背光微结构的成型精度上。传统二值菲林“非黑即白”，只能做平面图形，想做出带高度差的导光网点、微透镜阵列，就得多张掩膜反复套刻，工序繁琐还容易累积误差。而灰阶菲林的出现，直接把“二维制版”升级成了“三维成型”，一次紫外曝光就能完成多高度、渐变型微结构的制作，是MiniLED背光量产提效、精度升级的核心利器。

一、MiniLED背光微结构制造：传统工艺的三大痛点

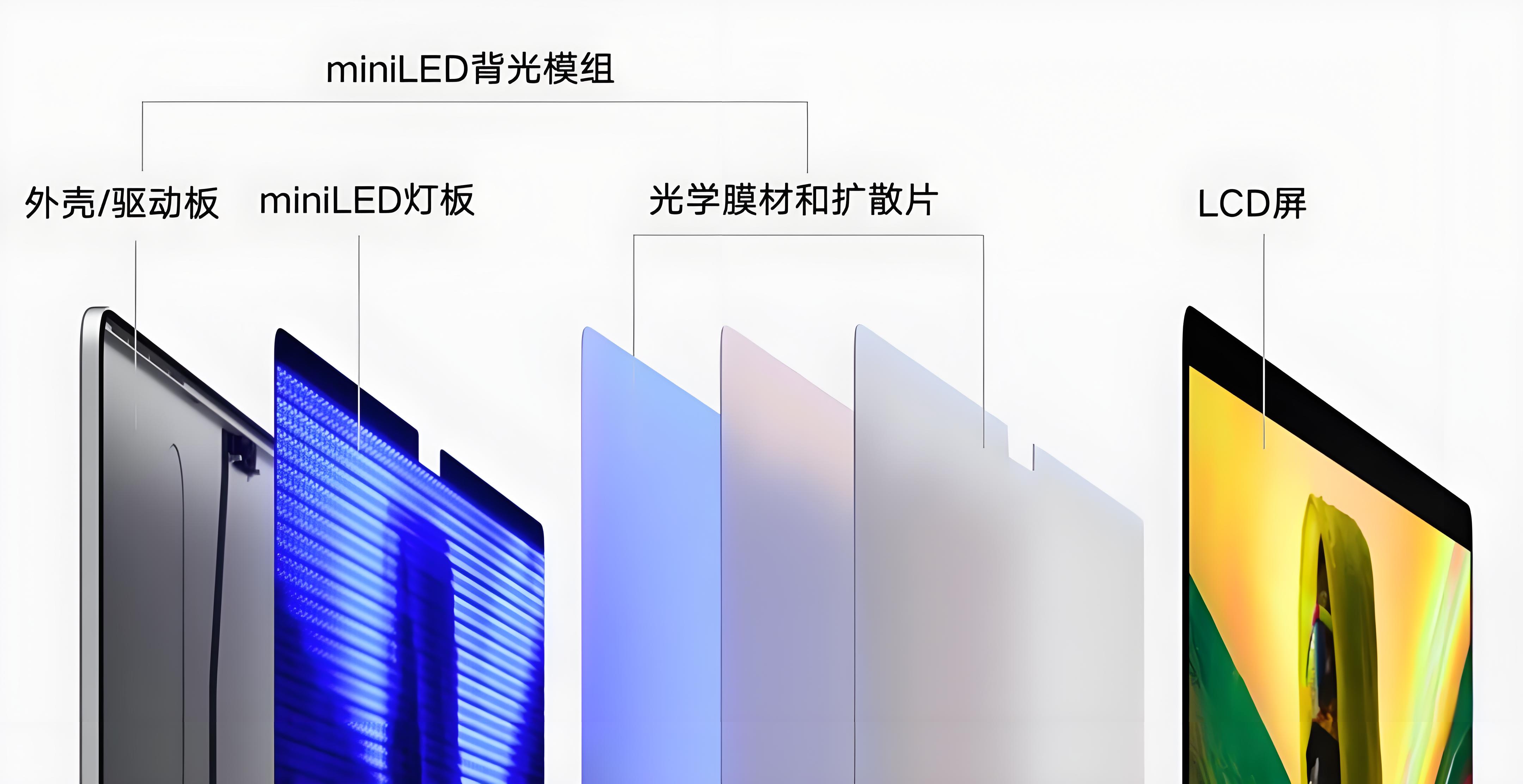

MiniLED背光要做到超薄、高均匀性、无暗区，核心靠导光板、扩散板上的微结构实现光线调控——网点大小、高度、曲率的细微差异，都会直接影响最终的出光效果。传统二值菲林工艺在这个场景里，天生存在三大短板：

1、多高度结构需多次套刻，工序繁、误差大

要做出渐变高度的导光网点、带曲率的微透镜，传统工艺需要制作多张不同图案的掩膜，分多次曝光、对位。每多一次套刻，就多一份对位误差，网点高度的偏差很容易超过设计值，最终表现就是局部亮暗不均。而且工序越多、良率越低，量产成本居高不下。

2、大面积均匀性难把控，亮斑暗斑频发

大尺寸背光板需要整面网点的高度、形貌高度一致，才能保证出光均匀。传统多道工序的方案，不同区域的曝光能量、对位精度难免有差异，极易出现中间亮、边角暗，或是局部网点异常的问题，后续还要反复修模调试，拖慢产品落地节奏。

3、定制化方案迭代慢，研发成本高

不同尺寸、不同分区的MiniLED背光，对微结构的分布、形貌要求完全不同。每改一次设计，就要重新制作一套掩膜、调试多道工序，研发周期长、打样成本高，很难适配当下消费电子、车载显示快速迭代的节奏。

二、从灰度到立体：一次曝光成型的技术逻辑

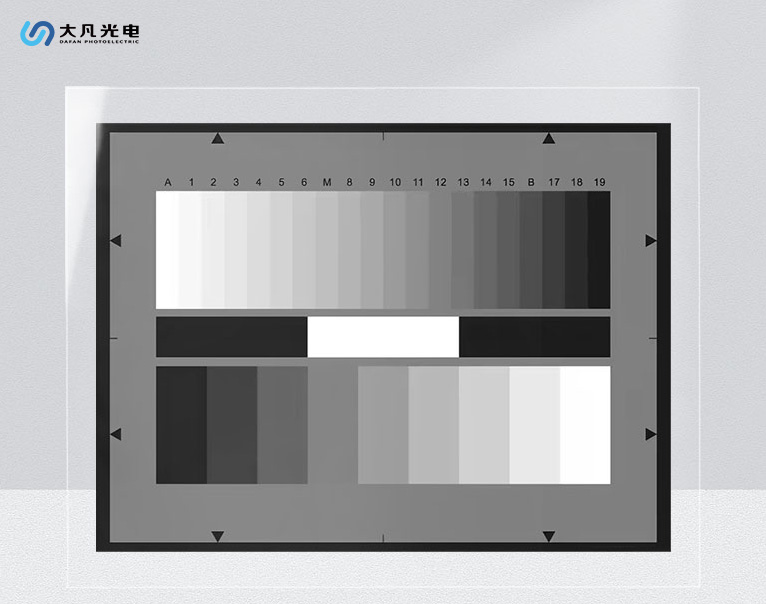

灰阶菲林的核心突破，就是打破了传统菲林“全透光/全遮光”的二元限制，让光线透过量可以分级、连续控制，最终把“光强差异”转化为“结构高度差”，整个过程依托光刻胶的感光特性完成，逻辑清晰且高效。

1、两条技术路径，适配不同背光场景

目前行业主流有两种灰度实现方案，分别对应不同的精度与成本需求：

密度调制（OD值控制）：通过精准控制菲林涂层的光学密度，让不同区域的遮光能力呈现梯度变化，灰度过渡平滑无颗粒感。这种方案精度最高，适合制作曲面微透镜、高精度渐变网点，是高端MiniLED直下式背光、车载显示背光的首选。

面积调制（半色调技术）：通过微米级微小网点的大小、疏密变化模拟整体灰度，原理和印刷网点成像类似。该方案成本更可控，适合大面积极端灰度、对表面粗糙度要求不高的场景，在大尺寸导光板、扩散板结构制版中应用广泛。

简单来说，密度调制像是“调节墨水浓度”，面积调制像是“控制网点疏密”，二者最终都能实现光强的分级控制，为背光微结构成型打下基础。

2、光强转高度：一次曝光完成三维成型

当紫外光穿过灰阶菲林照射到光刻胶表面时，不同灰度区域对应不同的透光量：高透光区域接收的光能量高，光刻胶固化/溶解程度更深；低透光区域接收的光能量低，光刻胶反应程度更浅。经过显影工序后，光刻胶表面就会形成与灰度分布一一对应的三维形貌——既可以是多级台阶状的网点，也可以是连续平滑的曲面微透镜。

对比传统工艺，优势一目了然：过去做8级深度的渐变网点，需要8张掩膜、8次曝光对位；改用大凡光电灰阶菲林后，1张掩膜、1次曝光即可完成，不仅生产效率大幅提升，更从根源消除了多次对位的累积误差，微结构的高度精度与整面均匀性得到质的飞跃。

三、四大核心价值，解锁MiniLED背光量产新范式

落到MiniLED背光的实际生产中，灰阶菲林带来的不只是工艺升级，更是精度、效率、成本的全方位优化：

1、微米级精度，亮度均匀性拉满

大凡光电灰阶菲林采用高精度光刻工艺制作，最小线宽可达8μm，线宽误差稳定控制在1~2μm，图形重合精度2~5μm；整面灰度值均匀性优异，能确保大面积范围内微结构的高度、形貌高度一致。用它制作的导光板网点，出光一致性显著提升，边角暗区、局部亮斑的问题得到根本性改善。

2、工序大幅简化，量产效率翻倍

直接替代多掩膜多次曝光方案，减少了大半的工序步骤与设备投入，单块背板的制版周期大幅缩短，量产节拍能提升数倍。同时工序越少，良率损耗越少，综合制造成本反而比传统多套刻方案更低，非常适合MiniLED背光的规模化量产。

3、设计自由度高，定制化方案快速落地

可以像设计图像一样定制透光率分布，无论是中心密、边缘疏的渐变网点，还是特定曲率的微透镜阵列，亦或是分区控光的特殊能量分布，都能快速完成制版落地。新品研发打样周期大幅缩短，能快速响应不同尺寸、不同规格的背光定制需求，适配消费电子、车载、商显等多品类的迭代节奏。

4、批次一致性强，量产良率有保障

一次曝光成型的工艺，避免了多道工序带来的批次差异，不同批次的微结构高度、形貌偏差极小，整面亮度均匀性的批次一致性偏差可控制在极低范围。对于要求严苛的车规级、高端消费级背光产品，能有效降低品控成本，保障出货稳定性。

四、核心性能参数一表看懂，选型对标不迷糊

不用对着零散参数头疼，大凡光电灰阶菲林均采用Kodak、Agfa高端光学级基材，覆盖从研发打样到规模量产的全档位需求，核心性能参数整理如下，选型时直接对标即可：

大凡光电除标准规格外，灰度分布、图案形貌、特殊尺寸均可按需定制。

结语

MiniLED背光的体验升级，本质是光学微结构的精度升级。从二值到灰度，从平面到立体，灰阶菲林正在推动背光微结构制造从“多次套刻拼精度”迈向“一次曝光定成型”，为更高均匀性、更薄形态、更快迭代的背光方案提供了底层工艺支撑。
