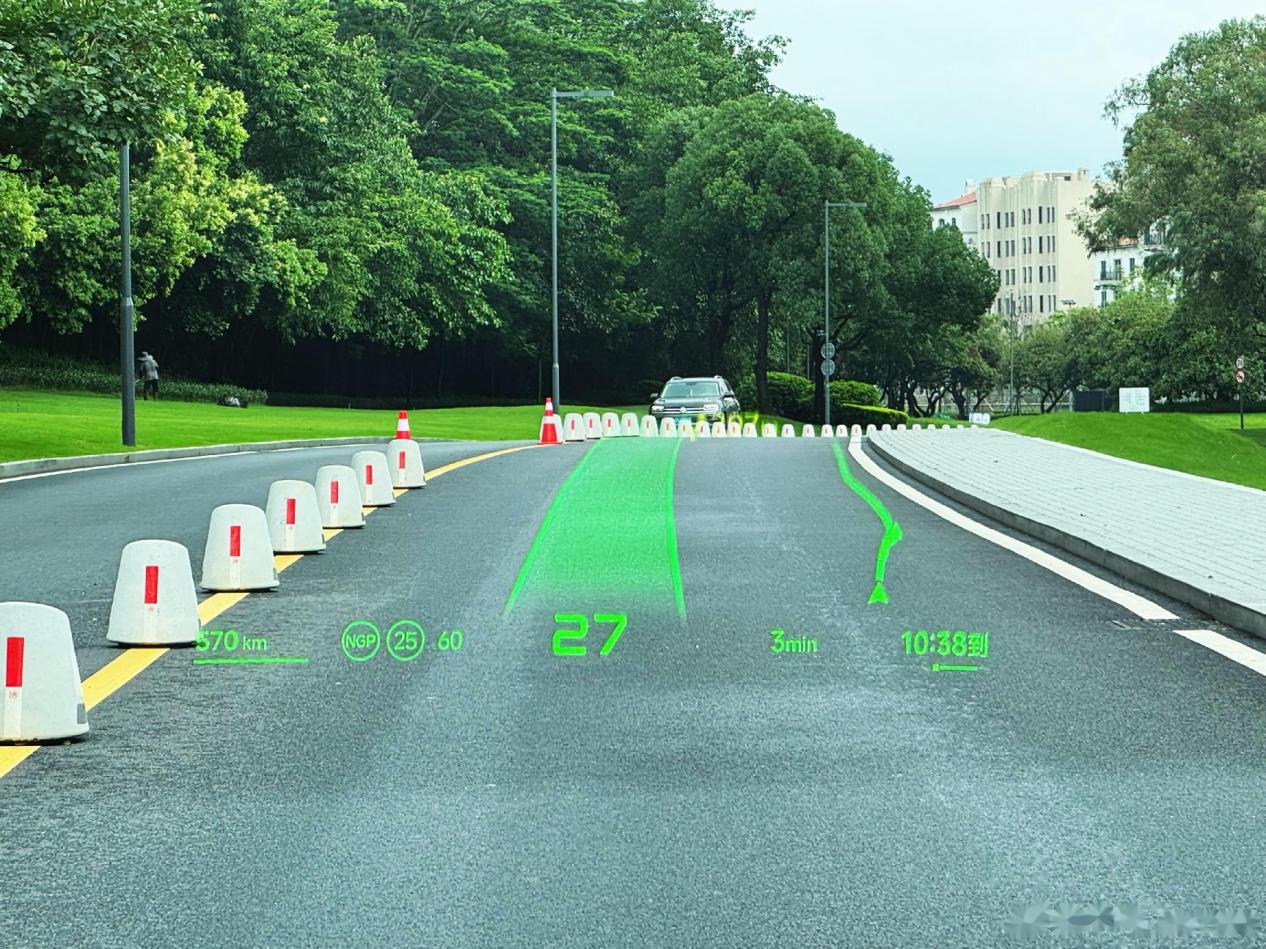

开车用过HUD抬头显示的朋友，多少都有过类似体验：视野中央的车速数字清晰明亮，可边缘位置的导航指引、道路标识就偏暗发虚；白天强光下信息看不清，夜间又觉得局部亮度过高晃眼。很多人第一反应是投影镜头素质不足，或是背光参数没调好，可反复调整后效果依然有限。

其实很多时候，问题不在光源与镜头本身，而在于缺少针对光路的精准光强补偿——传统二值掩膜只有“通/断”两种状态，没法平滑匹配光路的亮度衰减曲线，而灰阶菲林正是用于改善这类投影均匀性问题的核心光学元件。

一、车载HUD投影均匀性的天然痛点

车载HUD的成像光路和普通直投显示完全不同，斜向投影模式、自由曲面反射结构、严苛车载工况的多重叠加，让投影亮度均匀性成为生产环节的共性难题。

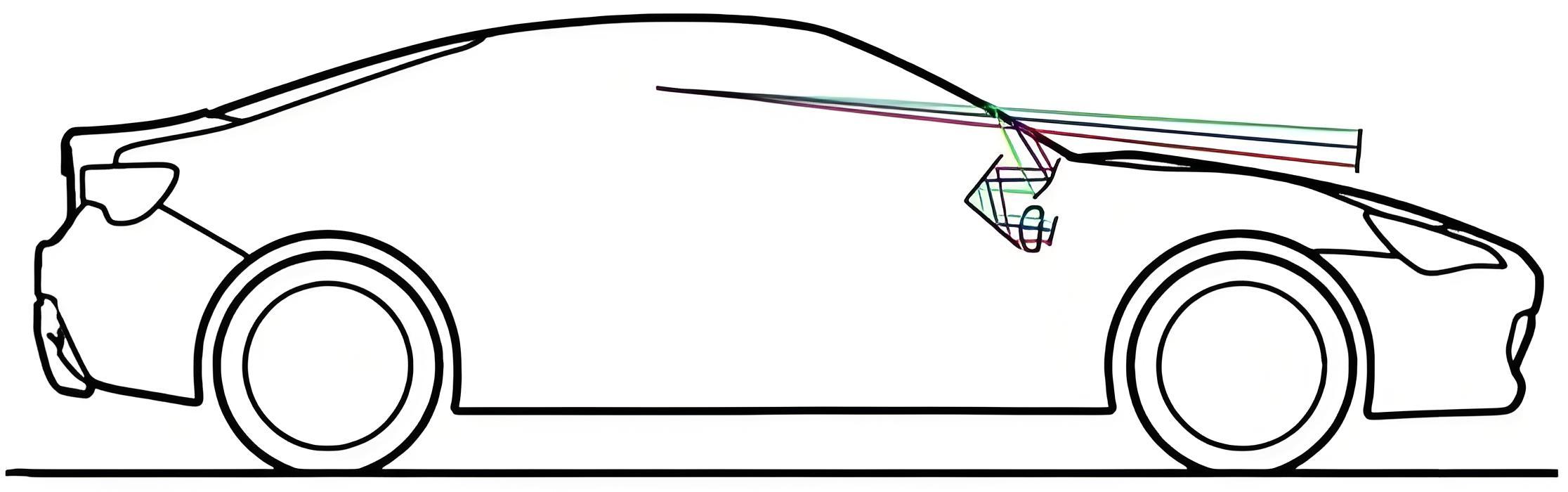

首先是斜投光路的天然渐晕效应。HUD画面需要通过反射投影到前挡风玻璃，光路行程中心短、边缘长，天然形成中心光强大、边缘光强弱的分布特征；叠加上投影镜头自身的渐晕效应，最终画面很容易出现中心亮、四周暗的情况。这种偏差属于连续渐变的，传统固定光圈、光学镀膜补偿只能粗略补偿改善，较难精准匹配渐变曲线，均匀度始终差一口气。

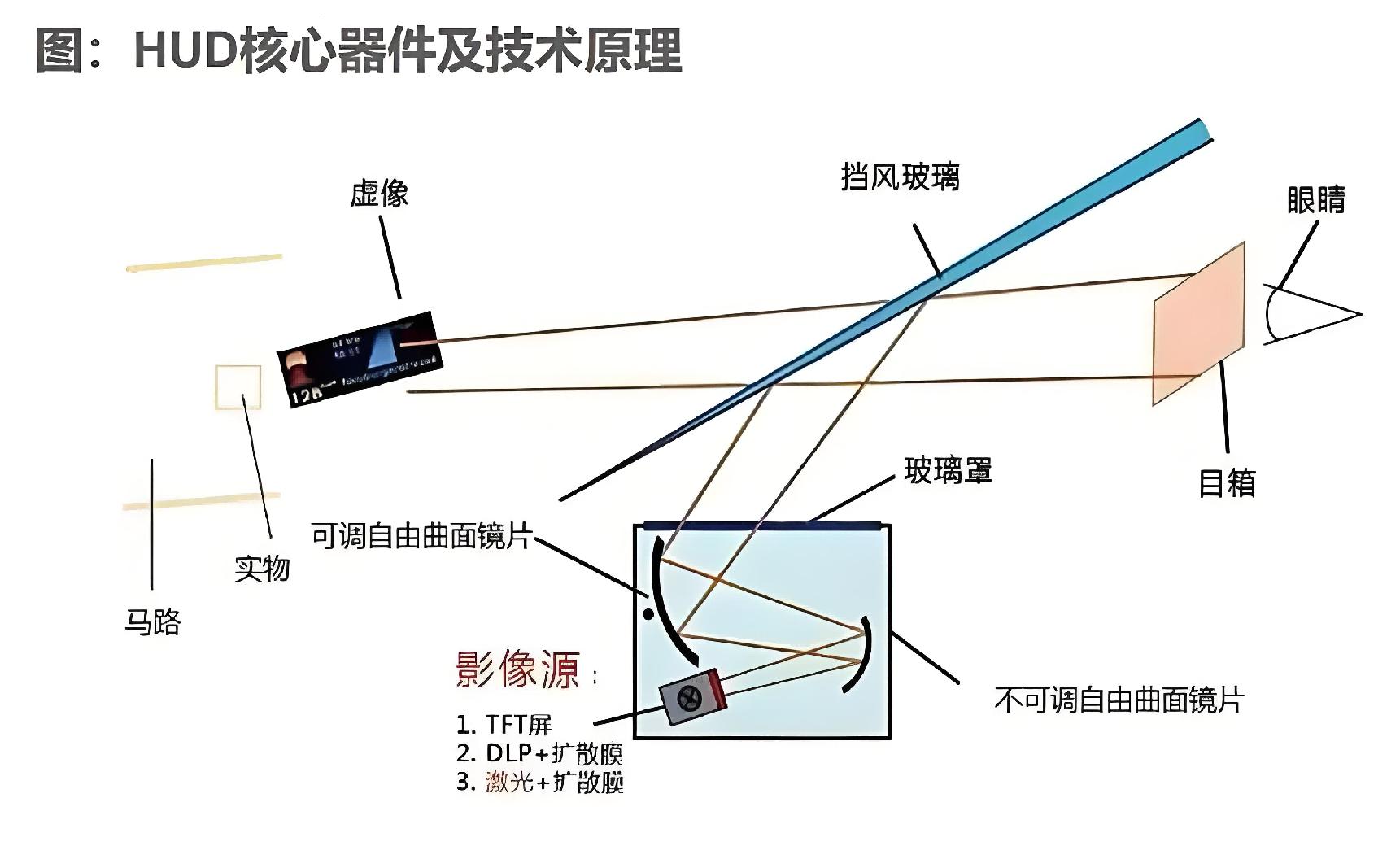

其次是自由曲面的反射引入光程差异。为了适配挡风玻璃的曲面形态与驾驶员的眼盒观测范围，车载HUD普遍搭载采用自由曲面反射镜。不同视场位置的光程长度、反射效率都存在差异，进一步加剧了整面亮度的不均匀。对于是AR-HUD这类大视场产品，视场边缘的光程损失更明显，均匀性控制难度也会进一步上升。

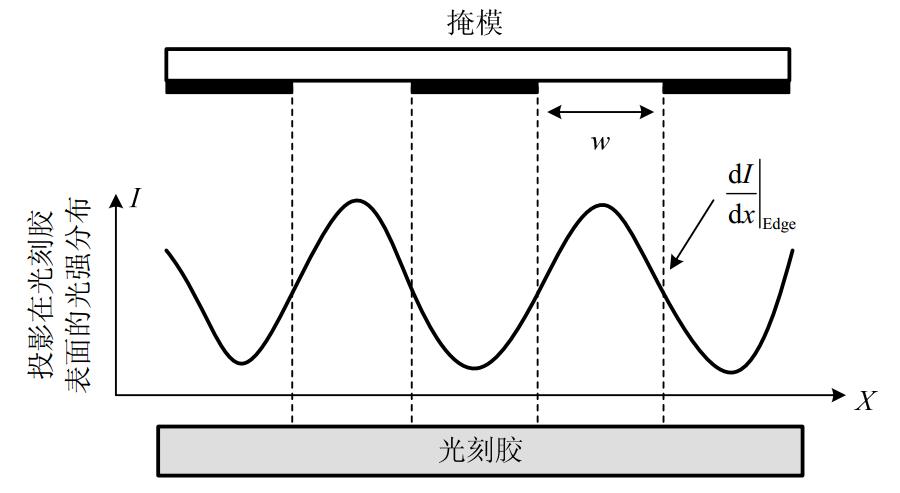

最后是传统校准方案的工艺局限。想要补偿亮度差，传统方案靠调整网点疏密来变相控制光通量，但二值掩膜只有全透、全遮两种状态，网点疏密是阶跃式变化，过渡生硬，很容易出现肉眼可见的亮环、暗带缺陷；而且普通塑料基材受温度影响大，车载工况温差范围宽，掩膜尺寸与灰度容易漂移，批量生产的一致性较难保障。

二、校准底层逻辑：用反向灰度做光强空间补差

灰阶菲林校准均匀性的核心逻辑，就是把HUD系统的实测亮度分布曲线反向做在复刻菲林上：系统亮度高的区域，菲林就做高灰度、低透光率，抵消多余亮度；系统亮度不足区域，菲林就做低灰度、高透光率，补充光通量。一增一减之间，把原本不均的光路光强修正至目标均匀水平。

根据实现方式的不同，大凡光电灰阶菲林分为两条主流技术路线，分别对应不同精度与成本的HUD生产场景。

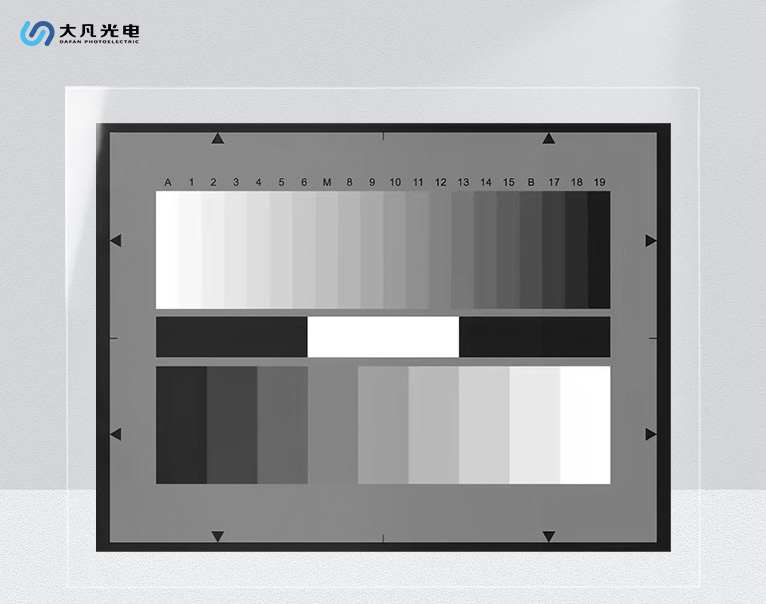

密度调制方案通过精准控制感光涂层的光学密度，让不同区域的遮光能力呈现连续梯度变化，灰度过渡平滑自然，没有网点颗粒感。在灰阶菲林的两类工艺路线中，这种方案的灰度控制精度较高，能精准复现任意设计的亮度补偿曲线，校准后的画面均匀度表现优异，适合高端AR-HUD、专业车载显示这类对均匀性要求严苛的场景。

面积调制方案通过微米级微小网点的大小、疏密变化模拟整体灰度效果，原理和印刷行业的网点成像逻辑相似。它的工艺兼容性更强、成本更可控，虽然均匀度略低于密度调制方案，但完全能满足绝大多数量产车型常规HUD的校准需求，是大尺寸、大批量生产场景的高性价比选择。

值得一提的是，车载显示对色彩一致性要求严苛，灰度补偿过程应尽量避免引入额外色偏。大凡光电灰阶菲林经过严格的光谱中性标定，在400~700nm可见光范围内，灰度响应曲线相对平坦，不同波长的透过率偏差较小，有助于减少“对红光衰减多、对绿光衰减少”这类光谱偏移问题。在光谱中性控制较好的前提下，校准出来的HUD画面不仅亮度均匀度较好，三原色的亮度一致性也更有保障，不易出现整体偏色的视觉问题。

三、工程化落地：HUD生产中的均匀性校准应用

在实际的HUD生产制造中，灰阶菲林的校准能力渗透到光路补偿、结构适配、工况稳定等多个环节，有助于系统性改善均匀性痛点。

1、镜头渐晕的精准补偿

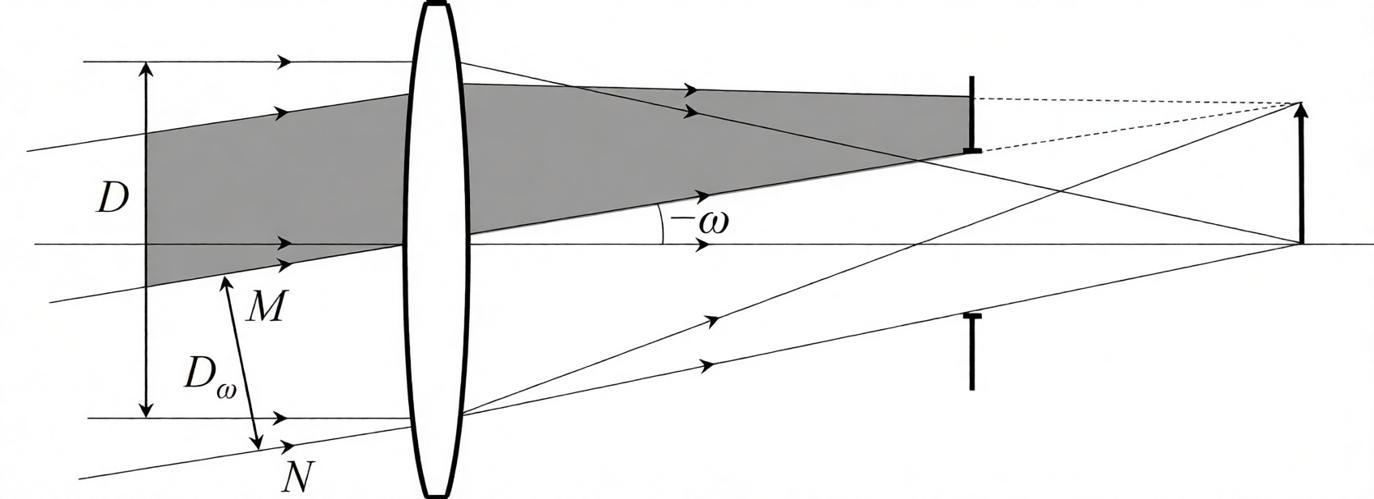

针对投影镜头的天然渐晕，传统镀膜补偿精度低、通用性差，换个型号就得重新镀膜，周期长成本高。改用灰阶菲林方案后，可根据具体镜头的实测渐晕曲线定制径向灰度分布：中心区域灰度高、透光率低，边缘区域灰度低、透光率高，精准抵消中心到边缘的亮度衰减。

整套方案一次曝光就能成型，灰度曲线可以精准匹配光学设计值，亮度过渡平滑无阶跃。而且不同机型、不同镜头只需要更换对应灰度分布的菲林即可，适配灵活，打样周期短，非常适合多型号HUD产品的批量校准生产。

2、自由曲面光路的均匀性校正

针对自由曲面反射镜带来的视场亮度差异，灰阶菲林可以定制化设计灰度分布，针对光程损失大的区域适当提升透光率，光程损失小的区域对应控制光通量，从光路源头补平不同视场的光强差异。

相比传统反复调整反射镜镀层、修改网点的方案，灰阶菲林一次成型即可完成补偿，设计调整也更灵活，能有效改善整面亮度均匀性，能有效消除局部亮斑、边角暗区的问题，提升HUD的整体视觉体验。

3、宽温工况下的性能稳定

车载产品对温度适应性要求高，-40℃到85℃的工作温度区间，对校准基准的稳定性是不小的考验。普通印刷掩膜高温下容易出现灰度漂移、尺寸形变，导致不同温度下校准效果差异大。

大凡光电灰阶菲林采用Kodak、Agfa专业光学感光胶片为基材，在常规车载温度范围内，尺寸与灰度的稳定性相对较好，灰度漂移小，能保障不同工况下校准效果的一致性，适配车规级的可靠性要求，也有助于提升批量生产的良率稳定性。

4、大视场场景的一体成型适配

随着AR-HUD的普及，HUD视场角越来越大，传统多块小掩膜拼接校准的方案，拼接处很容易出现亮度断层与对位误差，均匀性和一致性都很难保障。

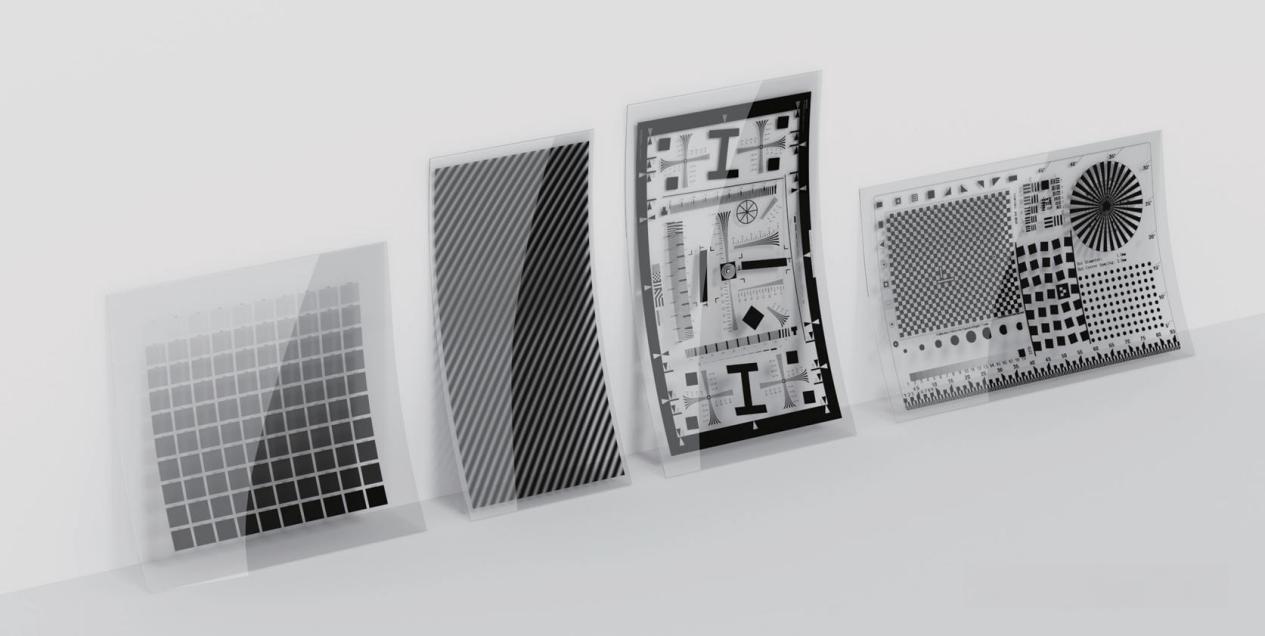

大凡光电灰阶菲林最大光绘幅面可达1680×3500mm，一体成型无需拼接，整面灰度分布连续均匀，没有拼接接缝带来的亮度突变。无论是大尺寸HUD的整面渐晕补偿，还是宽视场AR-HUD的均匀性校准，都能实现整面一致的光强调控，大幅提升大视场画面亮度的均匀性体验。

四、选型与使用建议

想要灰阶菲林的校准效果稳定落地，几个选型与使用细节可以提前注意。

第一，按需匹配技术路径。高端AR-HUD、对均匀性要求高的产品，优先选密度调制款，灰度过渡平滑，均匀度更高；常规量产HUD、成本敏感的车型，优先选面积调制款，工艺成熟性价比高，适配大规模生产。不用盲目追求最高规格，匹配场景需求即可。

第二，优先选择光谱中性款。车载显示场景对色彩一致性要求高，优先选用光谱中性灰阶菲林，避免灰度校准引入色偏，保障画面色彩表现符合设计要求。

第三，尺寸覆盖全视场。校准图案的有效范围要覆盖HUD的全部出光区域，确保边缘区域也在补偿范围内，避免出现边缘补偿不足、四角依然偏暗的问题。大视场场景优先选一体成型款，尽量避免拼接方案。

第四，规范存储与定期校验。灰阶菲林应存放于15~25℃、避光干燥环境，避免光照老化导致灰度漂移；大批量产场景建议定期做灰度溯源校验，一般每年校准一次即可，保障校准补偿精度长期稳定。

结语

车载HUD的均匀性校准，本质上是把“光路中连续衰减的光强”用一张“反向灰度分布图”去逐一抵消。灰阶菲林的核心价值，不在于它比二值掩膜“更高级”，而在于它具备连续可调的透光率，可以拟合光圈、镀膜难以修正的渐变式亮度曲线。

但连续灰度特性也意味着，对菲林基材稳定性、光谱中性提出更高的要求。面向车载宽温、长寿命、色彩一致性的严苛条件，菲林的温度特性、批次一致性都需要纳入工程评估，不能简单视作“贴装即达标”的通用器件。理解灰阶菲林的能力边界，远比一味追求灰度级数更关键。
