在工厂质检车间、实验室测量台、自动化产线上，大家的注意力往往集中在昂贵的检测仪器、精密的加工设备上，却很少留意到一张薄薄的透明胶片——它看似普通，却是无数检测设备的“精度基准”，小到微米级线路测量，大到整台视觉系统标定，都要以它的刻度为准。这张不起眼的胶片，就是菲林尺，堪称工业质检领域的微米级隐形标尺。

别小看这张厚度仅0.18mm的胶片，它的刻线精度可达微米级，是产线快速校验、视觉系统标定、产品尺寸检测的核心基准工具。今天我们就拆解这张“隐形标尺”的技术内核，看看它如何凭一己之力撑起工业质检的精度底线。

一、菲林尺是什么？不止是一张“带刻度的透明胶片”

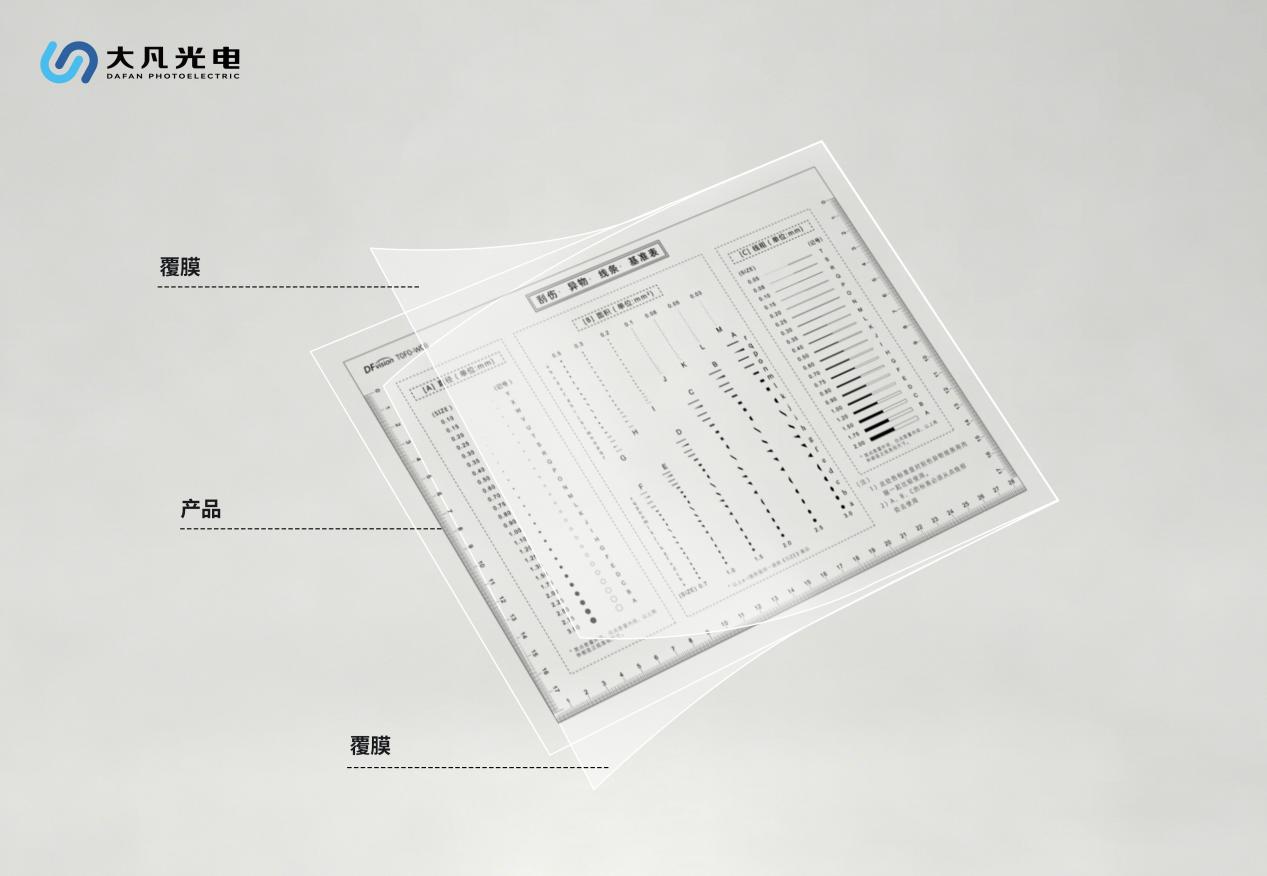

通俗来说，菲林尺就是一张印有精密刻度的高精度光学基准胶片，本质是将计量级标准刻度，通过精密工艺制作在透明基材上，用来做尺寸检测、对位校准和精度验证。

普通尺子的刻度以毫米为单位，靠肉眼读数；而菲林尺的刻度精细到微米级，要在显微镜、工业相机下识别，精度远超普通量具。以大凡光电菲林尺为例，产品采用Kodak、Agfa等进口高精度菲林基材，通过高精度光绘工艺制作，最小线宽可达8μm，线宽误差仅1~2μm，分辨率覆盖8000dpi~50800dpi，常规尺寸为710×810mm，最大可定制1680×3500mm的大尺寸规格，既能做小巧的显微校准标尺，也能做大视场视觉系统的整幅标定基准。

除了主流的菲林基材款，还有玻璃基材的菲林尺可选，二者精度特性各有侧重，适配不同场景的需求。

二、凭什么能做“精度基准”？拆解菲林尺的核心技术原理

菲林尺能成为工业质检的通用基准，靠的不是简单的“印刷刻度”，而是一整套精密光学工艺与测量逻辑的支撑，核心原理可以拆解为三层：

1、光学对比原理：让微米刻度清晰可辨

菲林尺的刻度是高遮光的黑色刻线，基材是高透光的透明菲林/玻璃，二者形成极强的明暗反差。在显微镜、工业相机等设备下，刻线边缘清晰锐利，没有模糊的毛边，算法可以精准识别刻度边界，不会因为成像模糊产生读数误差。这也是菲林尺能适配高倍率检测场景的核心——哪怕放大几十上百倍，刻线依然边界分明，读数稳定可靠。

2、精密图形转移原理：从源头保证刻度精准

菲林尺的刻度不是印刷出来的，而是用类半导体光刻的精密图形转移工艺制作的：先通过高精度光绘设备将标准刻度图形转移到感光层上，再经过显影、定影等工序形成最终刻线。整套工艺的精度控制在微米级，每一条刻度的位置、宽度都严格贴合设计值，确保整把尺子的尺寸一致性与可追溯性，相当于把计量标准“复刻”到了胶片上，从源头保障了基准的权威性。

3、视觉测量基准原理：搭建像素与现实的换算桥梁

在机器视觉检测场景中，相机拍到的画面是像素坐标，而产线需要的是毫米、微米级的物理尺寸。菲林尺就是二者之间的转换桥梁：将已知精确尺寸的菲林尺放在相机视野下拍摄，系统识别刻度间距对应的像素数量，就能建立“像素-物理尺寸”的换算关系，完成相机标定。后续检测产品时，系统只需计算像素差，就能换算出精准的物理尺寸，所有测量结果都溯源到菲林尺的标准刻度上。

三、身材小本事大：菲林尺的核心优势

作为轻量化的精密基准工具，菲林尺能在工业领域广泛普及，靠的是兼顾精度、实用性与成本的综合优势：

1、微米级高精度，对标专业计量标准

高品质菲林尺的刻线精度可达±1μm，线宽误差控制在1~2μm，完全满足绝大多数工业质检场景的精度要求。无论是线路板的线宽测量，还是视觉系统的精度校准，都能提供可靠的基准支撑。

2、材质可选，适配不同稳定性需求

菲林基材款：柔韧性好、轻薄抗冲击，适合现场巡检、产线快速校准，性价比高；

玻璃基材款：热膨胀系数极低，尺寸稳定性更强，适合恒温实验室、高精度计量场景，长期使用不易变形。

3、高分辨率刻线，适配高倍率视觉系统

菲林尺最小线宽可达8μm，哪怕是高倍显微镜、高分辨率工业相机，也能清晰识别刻线细节，不会出现“放大后刻度糊成一团”的问题，完美适配显微检测、高精度视觉测量场景。

4、轻薄便携，现场校准更灵活

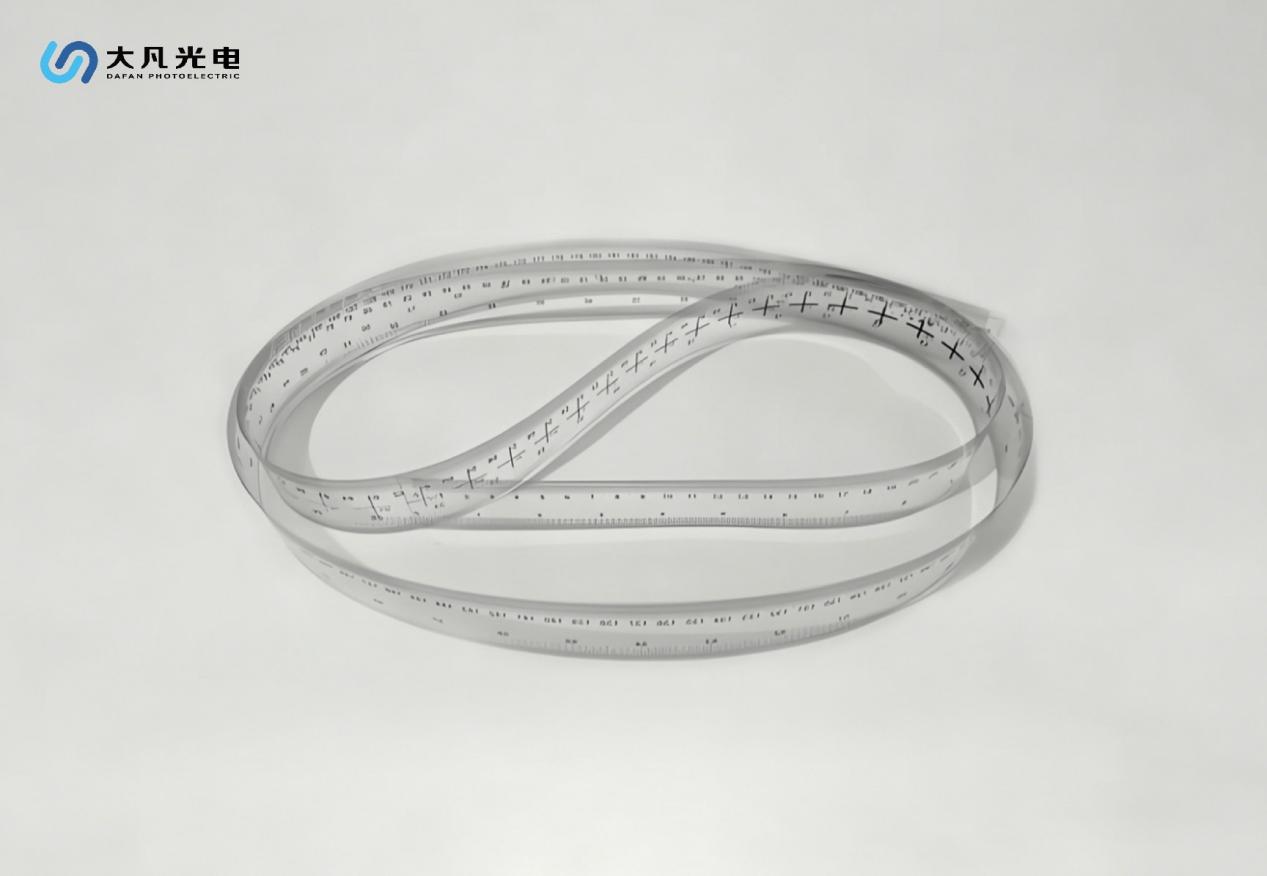

相比金属尺、玻璃刻度尺，菲林尺重量轻、厚度薄，方便携带到产线现场做快速校准，不用把设备搬到计量室，大幅提升质检效率。同时它可以轻微弯曲，能适配一些弧形、非平面的特殊检测场景。

5、性价比突出，低成本落地高精度质检

比起光栅尺、激光干涉仪等动辄几万几十万的高精度设备，菲林尺成本极低，就能实现微米级的精度基准，中小批量产线、中小型实验室也能轻松落地，用很低的投入提升质检精度。

6、定制化能力强，适配各类特殊需求

除了标准刻度，菲林尺还可以按需定制：不同刻度间距的标尺、十字靶标、对位Mark、网格阵列、圆形同心环等特殊图形，甚至可以定制缺陷比对标尺、公差边界模板，完美匹配各类非标检测需求。

四、全场景渗透：工业质检里的“隐形裁判”

菲林尺看似小众，实则渗透在几乎所有精密制造行业的质检环节里，是名副其实的“隐形裁判”：

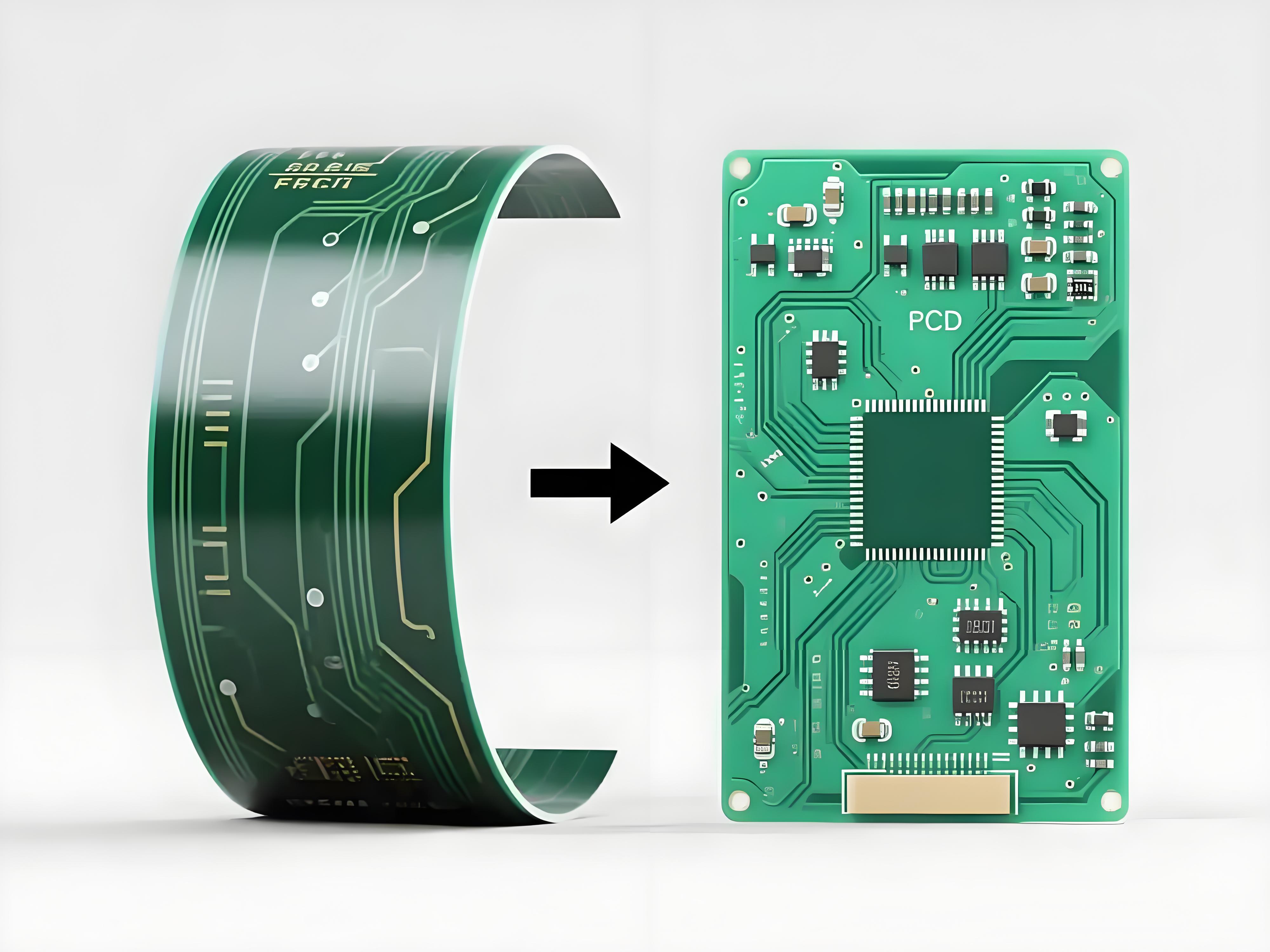

1、PCB/FPC行业：线路精度的把关者

在PCB与FPC制造中，菲林尺是贯穿全制程的基准工具：

• 曝光工序前，用它校准曝光机的对位精度，避免图形偏移；

• 蚀刻完成后，用来检测线路宽度、间距是否符合设计要求，验证图形缩放误差；

• 多层板压合后，校验层间对位精度，避免层偏导致的产品报废。

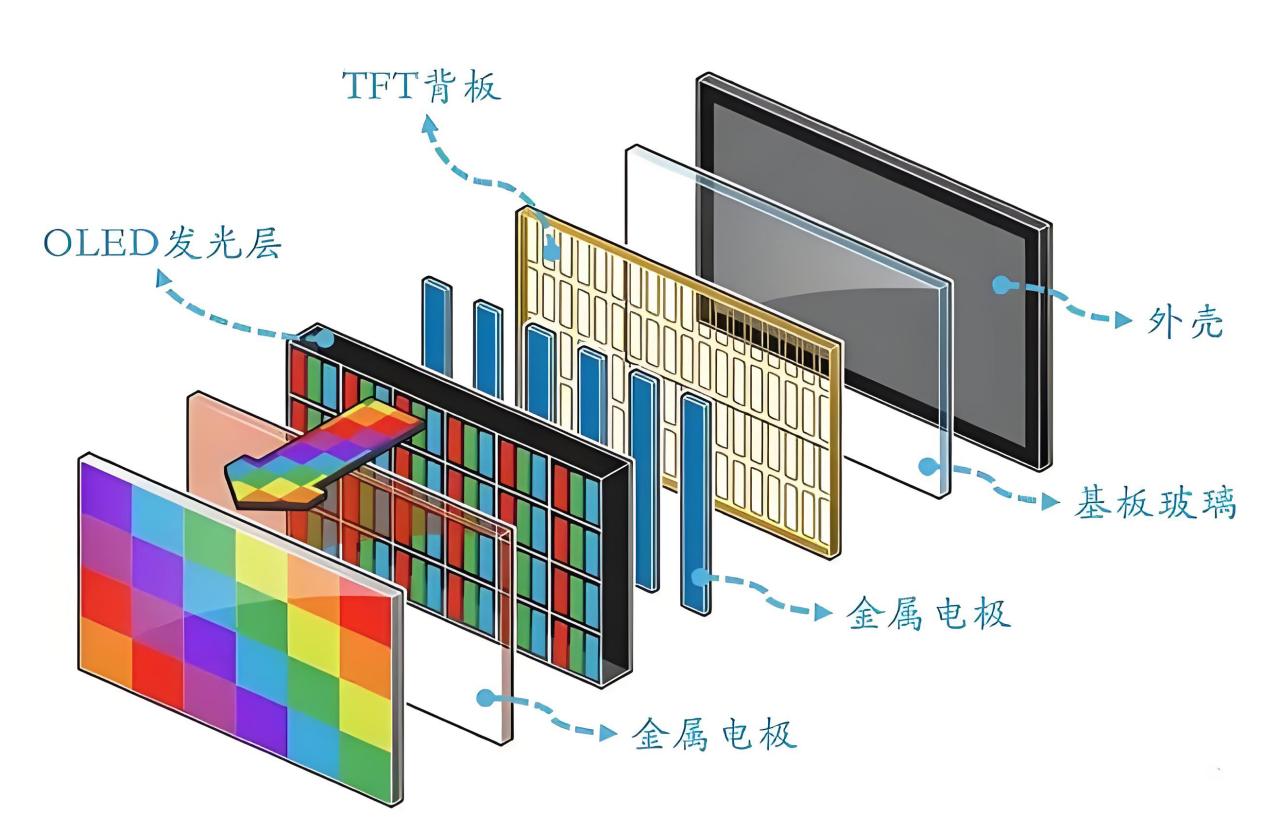

2、显示面板行业：像素级检测的基准

LCD、OLED等显示面板的生产对像素精度要求极高，菲林尺的作用至关重要：

• 标定AOI自动光学检测设备，确保像素间距、线宽的测量准确；

• 校验掩膜版的对位精度，避免像素图案偏移；

• 新产品打样时，快速检测面板的图案尺寸与位置公差。

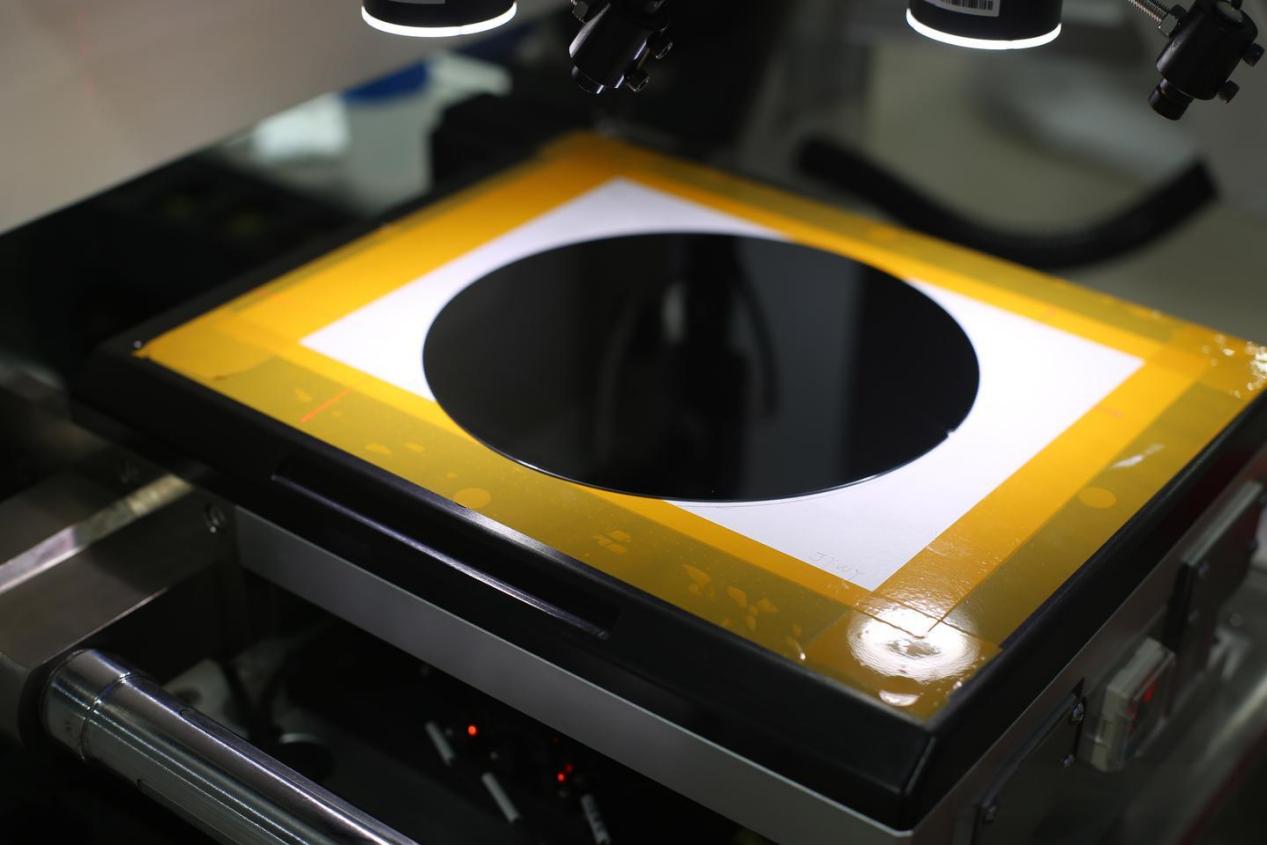

3、半导体与光刻领域：高端制程的精度验证

在半导体光刻、微电子制造中，精度要求提升到亚微米级，菲林尺依然是重要的辅助基准：

• 验证光罩、掩膜版的整体尺寸精度；

• 校准光刻机、曝光机的对位系统；

• 巡检光刻后的晶圆图案尺寸一致性。

4、机器视觉与自动化：系统校准的标配

几乎所有带视觉检测的自动化设备，都离不开菲林尺做标定：

• 新设备装机时，完成相机畸变校正、像素尺寸标定；

• 设备定期维护时，验证测量精度，避免设备漂移导致的批量误判；

• 多传感器联调时，统一各相机的尺寸基准，实现坐标对齐。

5、精密印刷与制版：套准精度的检测标尺

在丝网印刷、高精密制版行业，套色对位精度直接决定产品良率：

• 印刷前校准网版的位置精度；

• 印刷后检测多色套印的对位偏差；

• 批量生产前验证制版的图形尺寸准确性。

6、实验室与计量检测：科研级测量的基准

在高校实验室、计量检测机构，菲林尺是低成本的可靠基准：

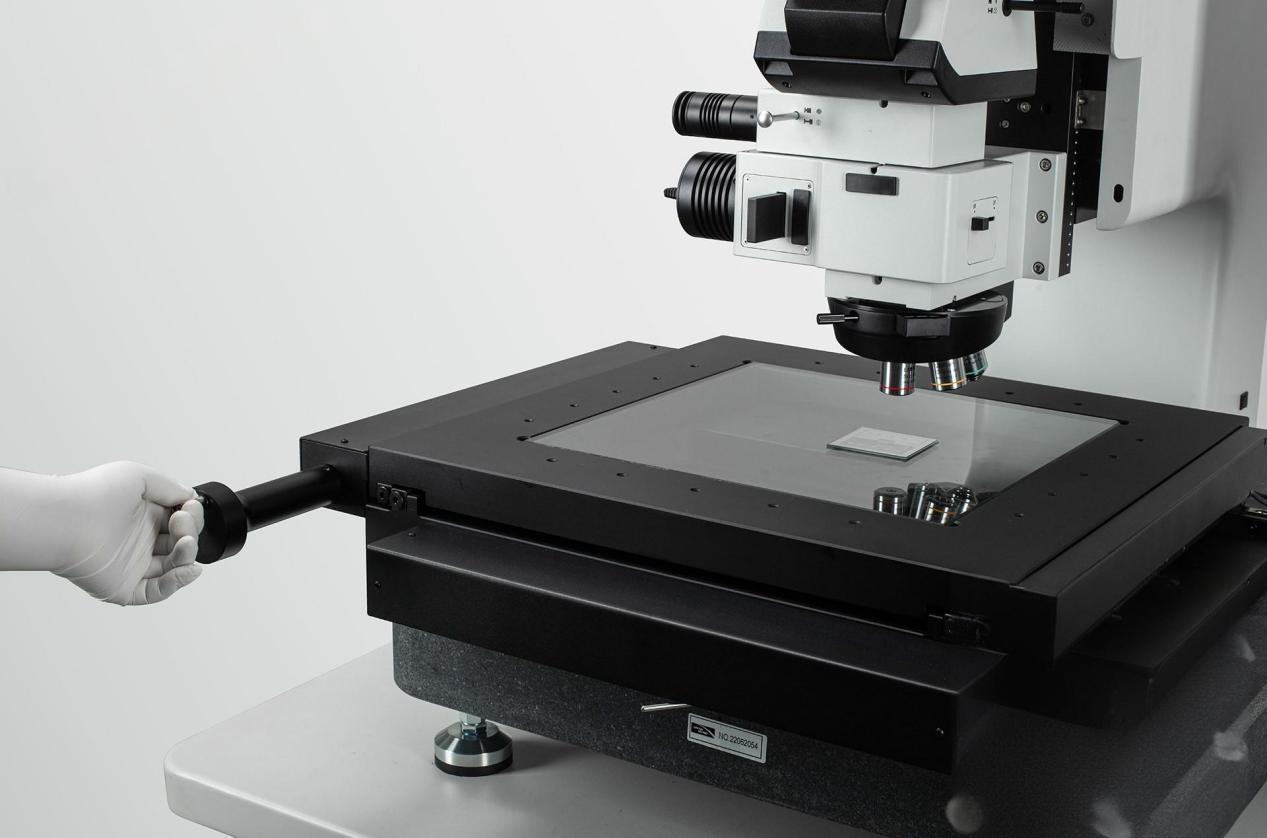

• 校准工具显微镜、测量显微镜的读数精度；

• 为光学测量系统提供可溯源的尺寸参考；

• 验证新型检测算法的测量准确性。

结语

一张薄薄的菲林尺，没有复杂的结构、没有昂贵的元器件，却凭借微米级的精度与极强的实用性，成为工业质检体系里不可或缺的基础基准。从消费电子到半导体，从自动化产线到科研实验室，它就像一把无处不在的“隐形标尺”，默默守护着精密制造的精度底线。
