在光电精密制造与系统集成领域，核心元器件的选型直接决定了系统最终的精度上限与运行稳定性。工程实践中，部分基于经验的惯性认知往往存在偏差，易导致项目精度不达预期、产线良率波动、运维成本上升等问题。本文梳理光电领域六类典型认知误区，统一按照“认知误区-技术解析-选型原则”的逻辑拆解，结合产品参数给出明确选型参考。

一、菲林品类同质化误区：精度与功能存在明确分层

1、常见认知误区

行业内普遍存在“菲林均为印刷图案的塑料薄膜”的认知，认为不同品类仅存在尺寸差异，精度水平接近，选型时无需细分功能品类。

2、核心技术解析

光电级菲林是微米级精度的光学基准载体，依据工艺、基材、功能定位的不同，已形成明确的性能分层与应用边界：

精度分层显著：常规光绘菲林分辨率覆盖8000dpi至50800dpi，最小线宽可达8μm，线宽误差控制在1~2μm，图形重合精度为2~5μm；高端FPC玻璃菲林采用玻璃基材与光刻工艺，线缝精度可达0.5μm，热膨胀系数远低于塑料基材，尺寸稳定性具备量级优势。

功能定位差异：PCB线路板菲林适配常规电路图形转移与标准蚀刻工艺；光罩掩膜版光学密度（OD值）可达4.2以上，适配半导体与微电子高精度光刻制程；灰阶菲林支持多级透光率控制，可单次曝光成型三维微结构；3D立体菲林适配微透镜阵列、衍射光学元件等复杂光学结构加工。

幅面跨度差异：常规幅面为710×810mm，大尺寸光绘菲林最大幅面可达1680×3500mm，全幅面精度一致性控制难度显著提升，适配光伏、大尺寸显示等大面积制程。

3、选型参考原则

需依据制程精度要求、功能需求与场景条件匹配对应品类。大凡光电已形成PCB线路板菲林、FPC玻璃菲林、光罩掩膜版、蚀刻菲林、灰阶菲林、3D立体菲林等全品类产品矩阵，常规款最小线宽可达8μm，线宽误差控制在1~2μm；高端FPC玻璃菲林线缝精度可达0.5μm，支持710×810mm常规幅面及1680×3500mm大尺寸定制，可满足从常规电路转移到微纳结构加工的多元制程需求。

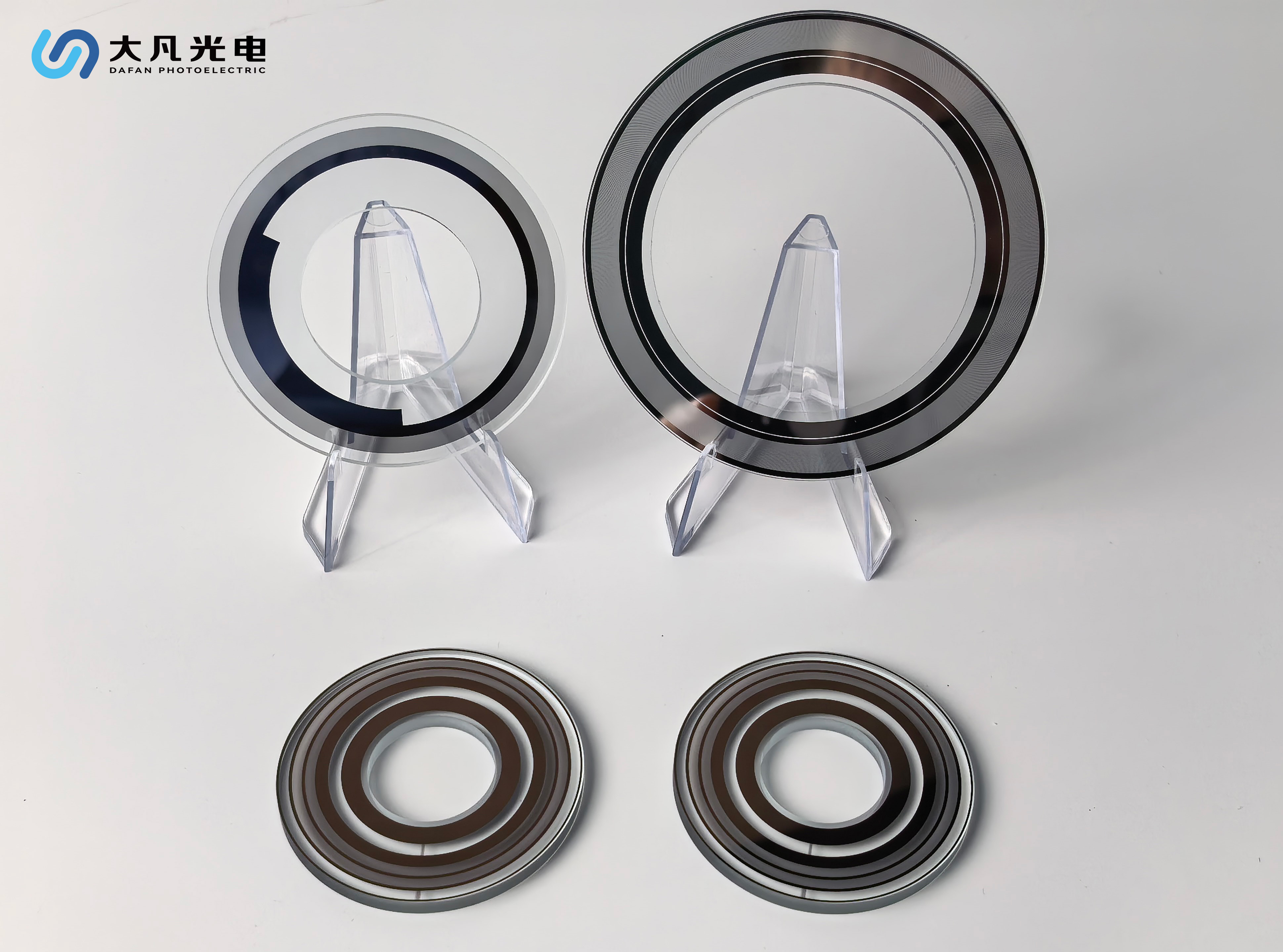

二、码盘性能单参数评判误区：材质决定精度稳定性边界

1、常见认知误区

选型中普遍存在仅以线数（CPR）评判码盘性能的倾向，认为分辨率越高则综合性能越优，忽略基材、工艺对精度长期稳定性的影响。

2、核心技术解析

分辨率仅代表码盘的理论分辨上限，基材与工艺才是精度长期稳定的核心支撑，玻璃码盘与菲林码盘的性能差异体现在多维度：

精度与稳定性差异：玻璃码盘线缝精度可达±0.5μm，同心度控制在0.03mm，镀铬图案层耐磨性能优异；同时玻璃基材热膨胀系数低，温度波动下尺寸形变量极小，可在宽温工况下维持精度稳定。

场景适配性差异：菲林码盘最小线宽8μm，线宽误差1~2μm，可满足中高端场景精度要求；其核心优势为轻量化与薄型化，厚度可低至0.18mm，适配对空间与重量有严格约束的设备；但耐温性与耐磨性弱于玻璃基材，不适用于极端工况与超高频次使用场景。

3、选型参考原则

数控机床、精密机器人等高精度、强工况场景优先选用玻璃码盘；消费电子、中小型自动化设备等工况温和且有轻量化需求的场景，菲林码盘具备更优的综合性价比。大凡光电提供玻璃码盘与菲林码盘两大系列：玻璃码盘线缝精度达±0.5μm，同心度控制在0.03mm，支持300CPR–5000CPR解析度；菲林码盘最小线宽8μm，厚度可低至0.18mm，覆盖增量式、绝对式、混合式全类型编码，支持2–700mm全尺寸定制，适配不同层级的应用需求。

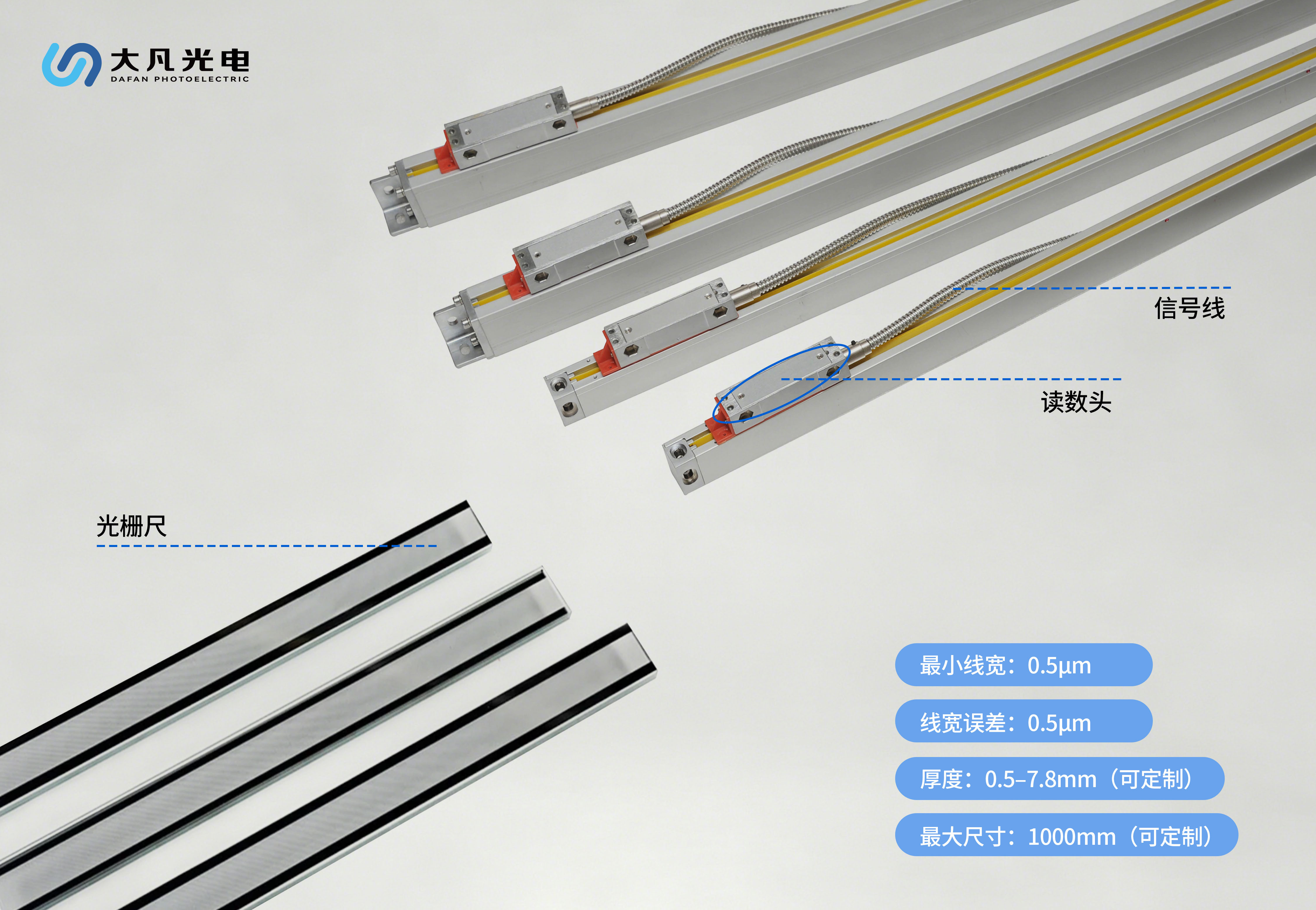

三、光栅尺量程优先误区：长量程与高精度存在性能权衡

1、常见认知误区

直线位移测量选型中，常存在“量程越长性能越优，精度仅由栅距决定”的认知偏差，忽略量程、精度与基材的绑定关系。

2、核心技术解析

光栅尺的量程、精度与基材强绑定，长量程方案必然伴随精度与成本的权衡，不存在量程与精度同步无上限提升的技术路径，主流两类光栅尺性能边界清晰：

玻璃材质光栅尺：线缝精度可达0.5μm，精度上限高、长期稳定性强；受加工工艺限制，单条最大长度约1000mm，适配短行程、高精度的精密设备，如半导体加工设备、高端数控机床。

菲林材质光栅尺：线宽误差约2μm，精度略低于玻璃基材；但最大长度可达3500mm，同时具备轻量化、可弯曲的特性，适配中长行程、精度要求适中的自动化产线，可显著降低长行程测量方案的综合成本。

此外，光栅尺分为透射式与反射式两类，前者精度更高但对环境洁净度要求严格，后者抗粉尘干扰能力更强，需依据工况条件匹配。

3、选型参考原则

短行程高精度场景优先选用玻璃光栅尺，长行程中精度场景选用菲林光栅尺，结合工况洁净度匹配对应光学形式。大凡光电提供玻璃与菲林两大材质光栅尺产品：玻璃材质光栅尺线缝精度达0.5μm，最大长度1000mm；菲林材质光栅尺线宽误差控制在2μm，最大长度可达3500mm，两类产品均支持透射式与反射式光学形式，适配数控机床、半导体设备、自动化产线等不同领域的位移测量需求。

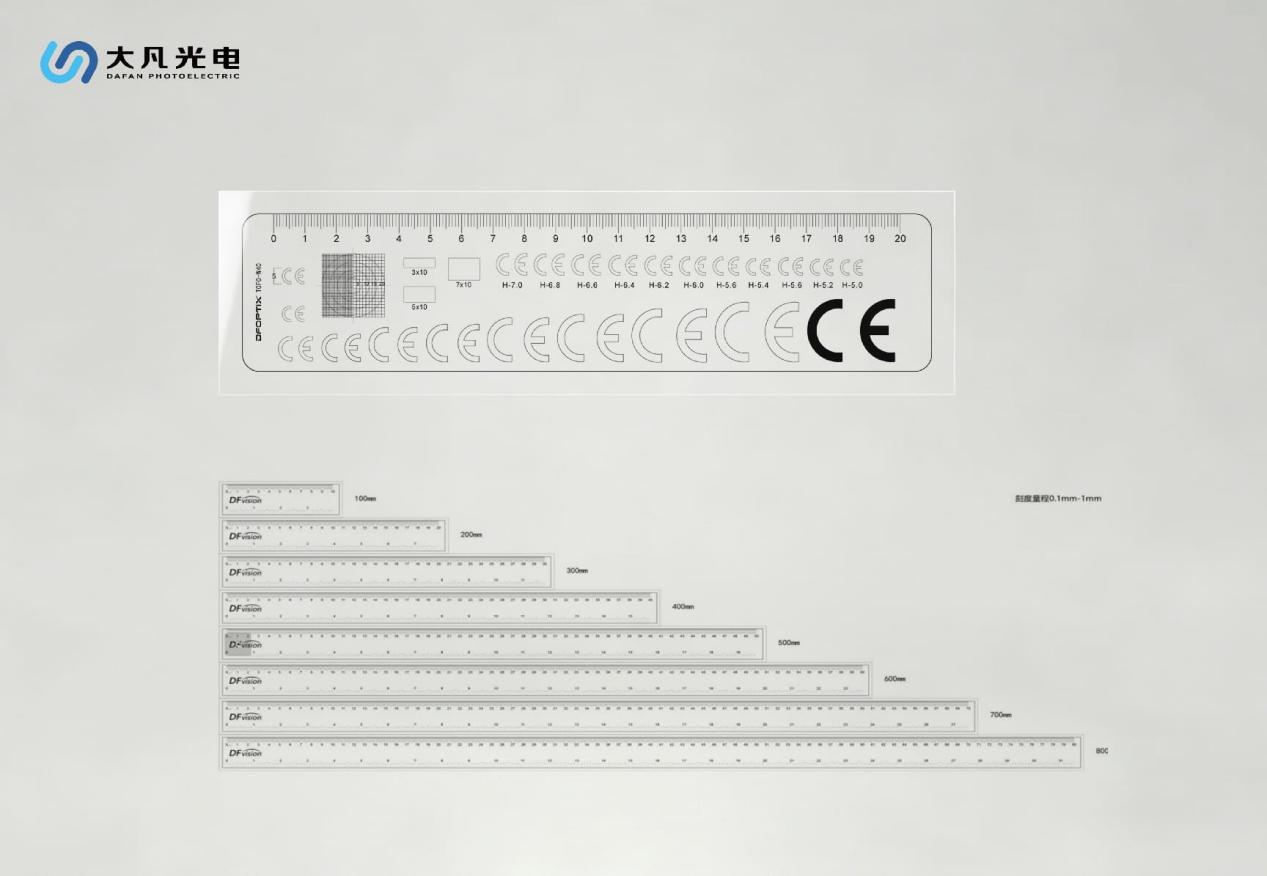

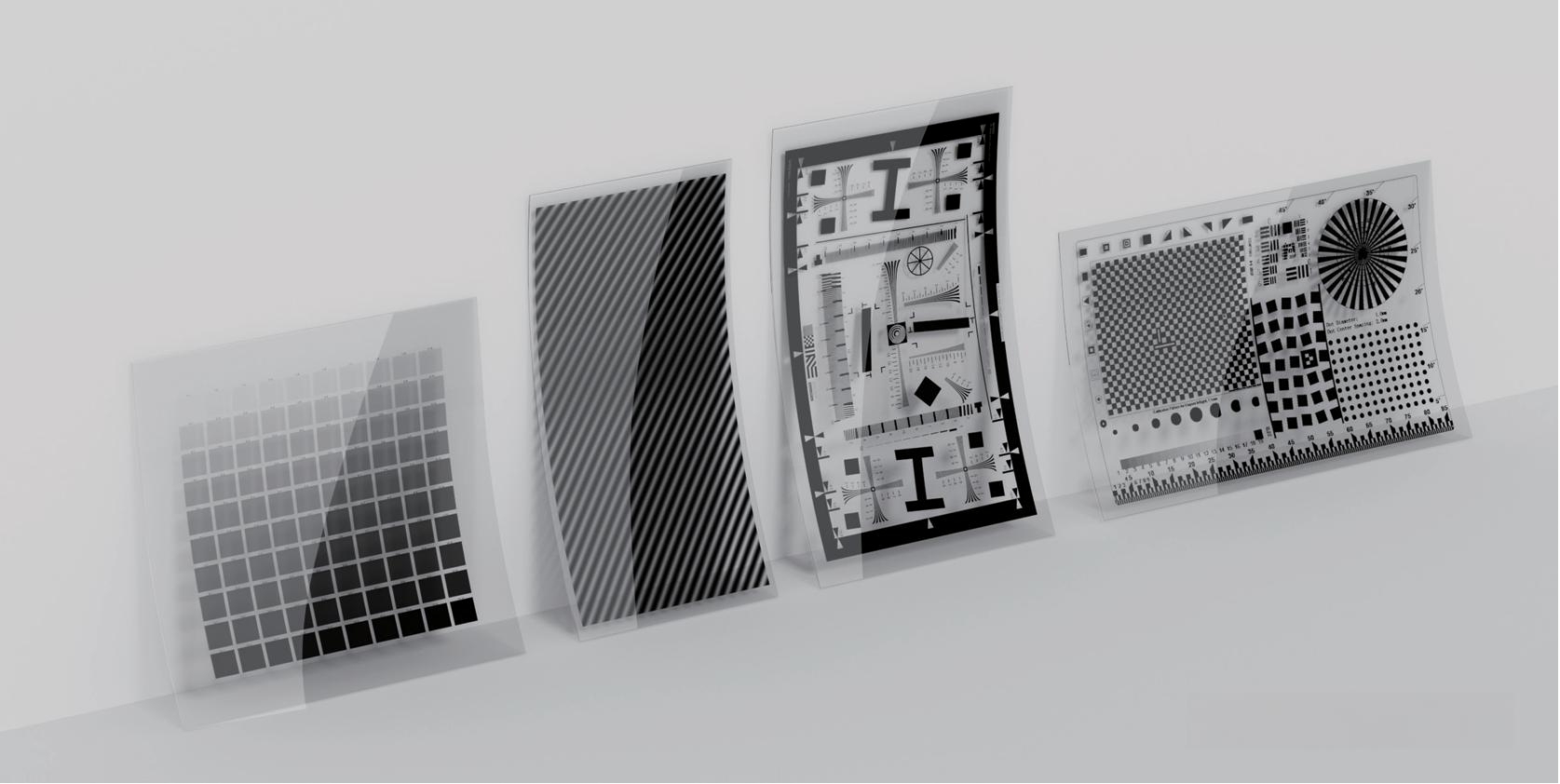

四、标定基材万能化误区：精度适配需结合场景特性

1、常见认知误区

选型中普遍存在“玻璃基材标定器件精度最高，适用于所有标定场景”的惯性思维，认为只要选用玻璃基材就能保障标定精度，忽略了应用场景对基材形态、尺寸、部署方式的差异化需求，同时过度低估菲林基材标定器件的精度水平与适用价值。

2、核心技术解析

标定器件的实际使用效果由精度等级、尺寸规格、环境适应性与部署方式共同决定，玻璃基材与菲林基材各有明确的性能边界与适配场景，并非单一维度的优劣之分。

玻璃基材标定器件：以光学玻璃、石英玻璃为基材，热膨胀系数低，长期尺寸稳定性优异，线纹精度可达亚微米级，是高精度计量与固定工位标定的核心基准；但玻璃基材脆性较强，大尺寸加工难度与成本较高，便携性不足，更适配实验室与固定产线的高精度校准场景。

菲林基材标定器件：采用Kodak、Agfa等高精度菲林基材，通过精密光绘工艺制作，最小线宽可达8μm，线宽误差控制在1~2μm，图形重合精度为2~5μm；同时具备轻薄便携、可制作大尺寸幅面的优势，最大支持1680×3500mm定制，适配大视场视觉标定、现场快速校准等场景；其尺寸稳定性弱于玻璃基材，对温湿度变化更为敏感，不适用于超高精度计量场景。

3、选型参考原则

遵循“场景匹配、精度适配”原则，高精度计量、固定工位长期校准场景优先选用玻璃基材器件；大视场标定、现场快速复检、常规产线校准等场景可选用菲林基材器件，兼顾精度与实用性。大凡光电标定类产品覆盖玻璃与菲林两大基材体系：标定菲林采用Kodak、Agfa高精度基材，最小线宽可达8μm，图形重合精度2~5μm，最大支持1680×3500mm幅面定制；配套玻璃线纹尺、菲林尺等检测校准器件，可覆盖机器视觉标定、光学测量、尺寸校验、多传感器校准等多场景需求，支持按需定制对应规格。

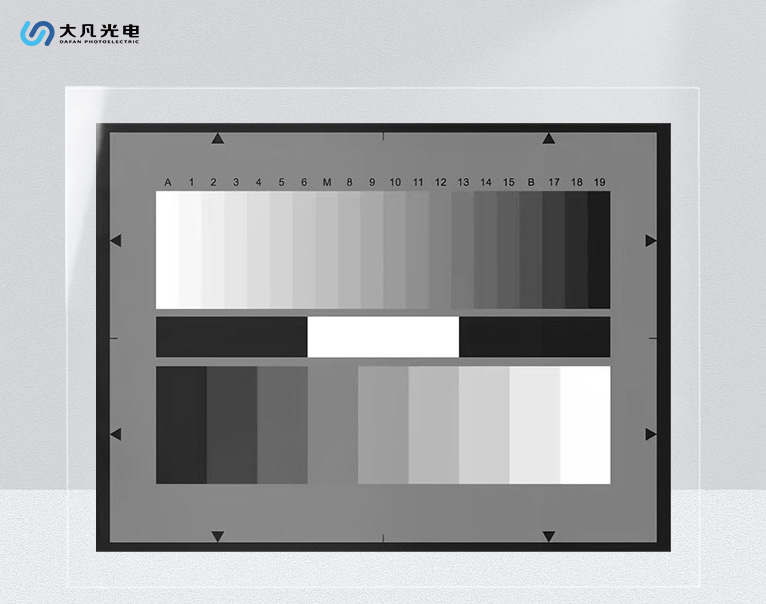

五、灰阶菲林功能浅层化误区：实现二维图形向三维结构的制程跨越

1、常见认知误区

灰阶菲林常被认知为“带灰度渐变的普通菲林”，认为与二值菲林仅存在视觉效果差异，忽略其在制程工艺中的核心价值。

2、核心技术解析

灰阶菲林的核心技术价值在于实现了从平面图形转移到三维结构加工的制程升级，是微纳制造领域的关键工艺工具。

普通二值菲林仅具备“透光/遮光”两种状态，仅能完成平面图形转移；灰阶菲林通过密度调制或面积调制技术，可精准控制不同区域的光学密度，实现8级、16级甚至256级的连续灰度变化，对应差异化的曝光能量。该特性带来了制程效率与精度的双重提升：单次曝光即可在感光材料上形成不同高度的三维结构，如斜坡、曲面、微透镜阵列、衍射光学元件等；原本需多张掩膜、多次对位曝光的工艺，可通过单张灰阶菲林单次完成，减少对位误差的同时大幅提升加工效率，广泛应用于MEMS、微光学、导光板加工等领域。

3、选型参考原则

微纳制造、微光学加工等需三维结构成型的场景，应优先选用灰阶菲林方案以简化制程、提升精度。大凡光电灰阶菲林可实现多级连续灰度控制，最小线宽8μm，线宽误差1~2μm，支持710×810mm幅面定制，灰度均匀性与位置精度可控，可适配微透镜阵列、衍射光学元件、导光板微结构等高端加工场景。

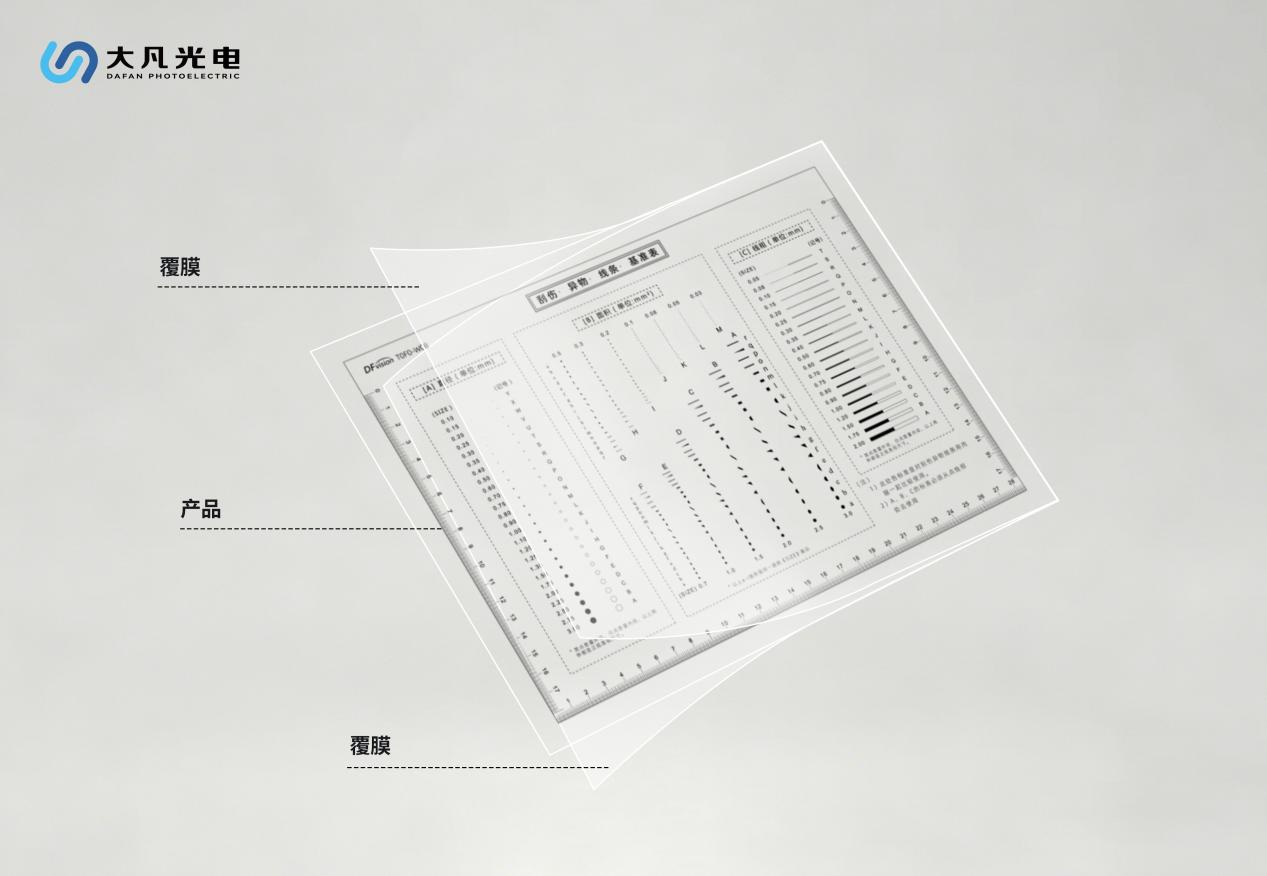

六、外观检验菲林价值低估误区：标准化品控的轻量化基准载体

1、常见认知误区

外观检验菲林常被视为简单的对比模板，认为技术含量较低，仅能做粗略的外观比对，无法支撑标准化品控。

2、核心技术解析

外观检验菲林的核心价值在于将抽象的质量标准转化为可量化的可视化物理基准，是实现品控标准化的高效轻量化方案，其技术内涵体现在两个层面：

精度层面：最小线宽可达8μm，线宽误差控制在1~2μm，可精准复刻产品的合格轮廓、公差上下限与缺陷尺寸标尺，可实现0.02mm级划痕、斑点的定量比对。

管理层面：全生产流程共用同一物理基准，可消除不同检验人员的主观判断差异，解决人工检验“同品不同判”的品控痛点，保障批量产品的外观品质一致性。该方案无需高额设备投入，即可实现品控标准的统一落地，尤其适配多品类、中小批量产线的品质管控需求。

3、选型参考原则

多品类、中小批量产线的外观品控升级，可优先采用外观检验菲林实现标准化落地。大凡光电外观检验菲林依托高精度光绘工艺制作，最小线宽8μm，线宽误差1~2μm，可精准复刻产品轮廓、公差边界与缺陷标尺，支持710×810mm常规幅面及1680×3500mm大尺寸定制，可有效统一检验标准、提升品控效率。

结语

光电元器件选型不存在“参数越高越优、成本越高越好”的通用准则，所有性能指标均有其对应的适用场景与边界条件。规避认知偏差，结合实际工况的精度要求、环境条件与成本约束进行场景化匹配，才能充分发挥元器件的性能潜力，实现系统精度与综合效益的平衡。
