在机器视觉批量标定、大视场全景校准、外场临时巡检这类场景里，厚重的刚性标定板往往部署不便、成本偏高，轻量化的标定菲林凭借可卷曲收纳、大尺寸易制作、性价比突出的优势，成为越来越多工程场景的选择。

但面对棋盘格、圆点阵列、二维码三大主流图案，很多工程师常会纠结选型：哪种精度更高？哪种适配大畸变鱼眼镜头？产线遮挡多用哪种更稳？

一、标定菲林：柔性视觉基准的核心价值

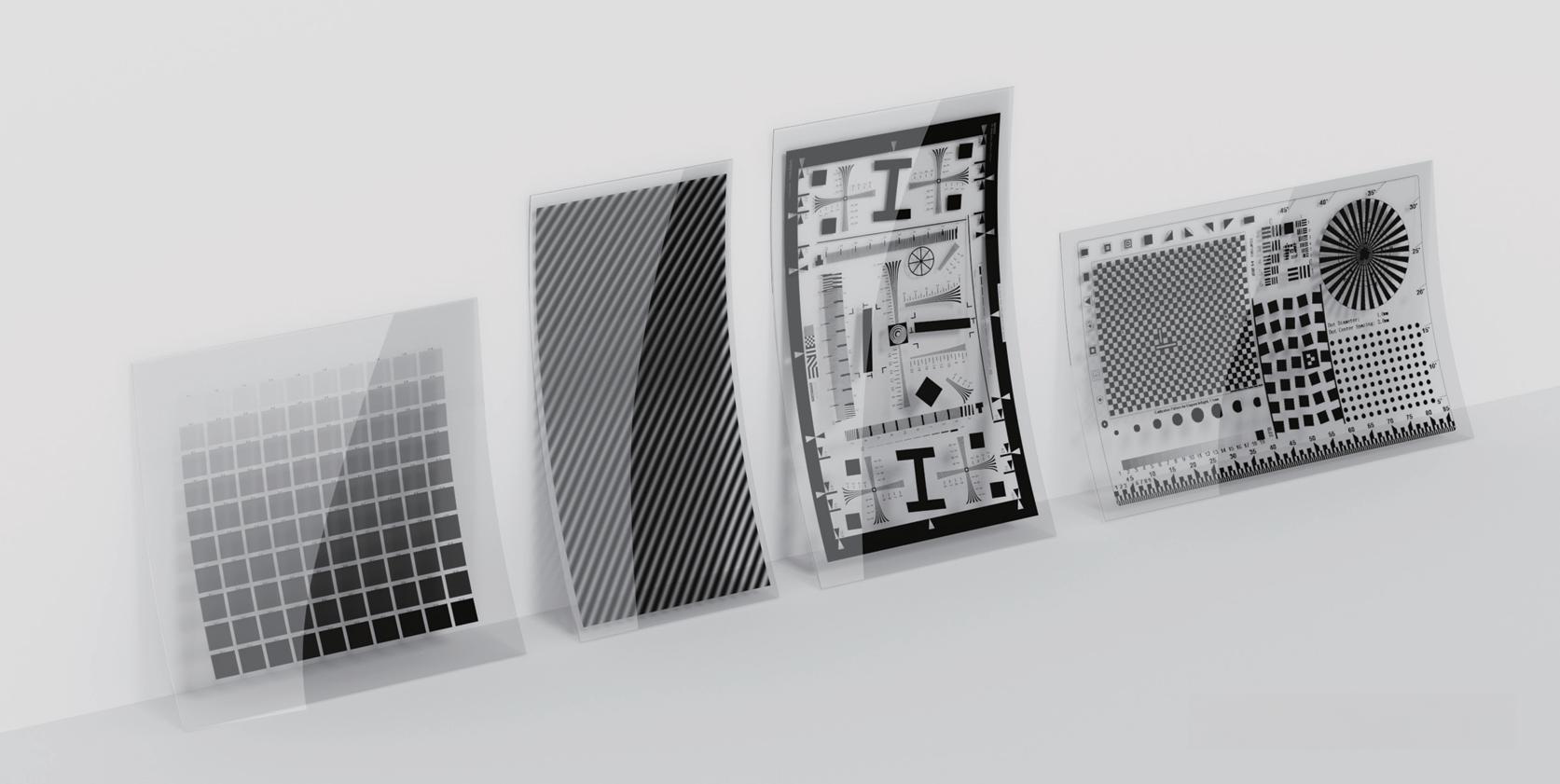

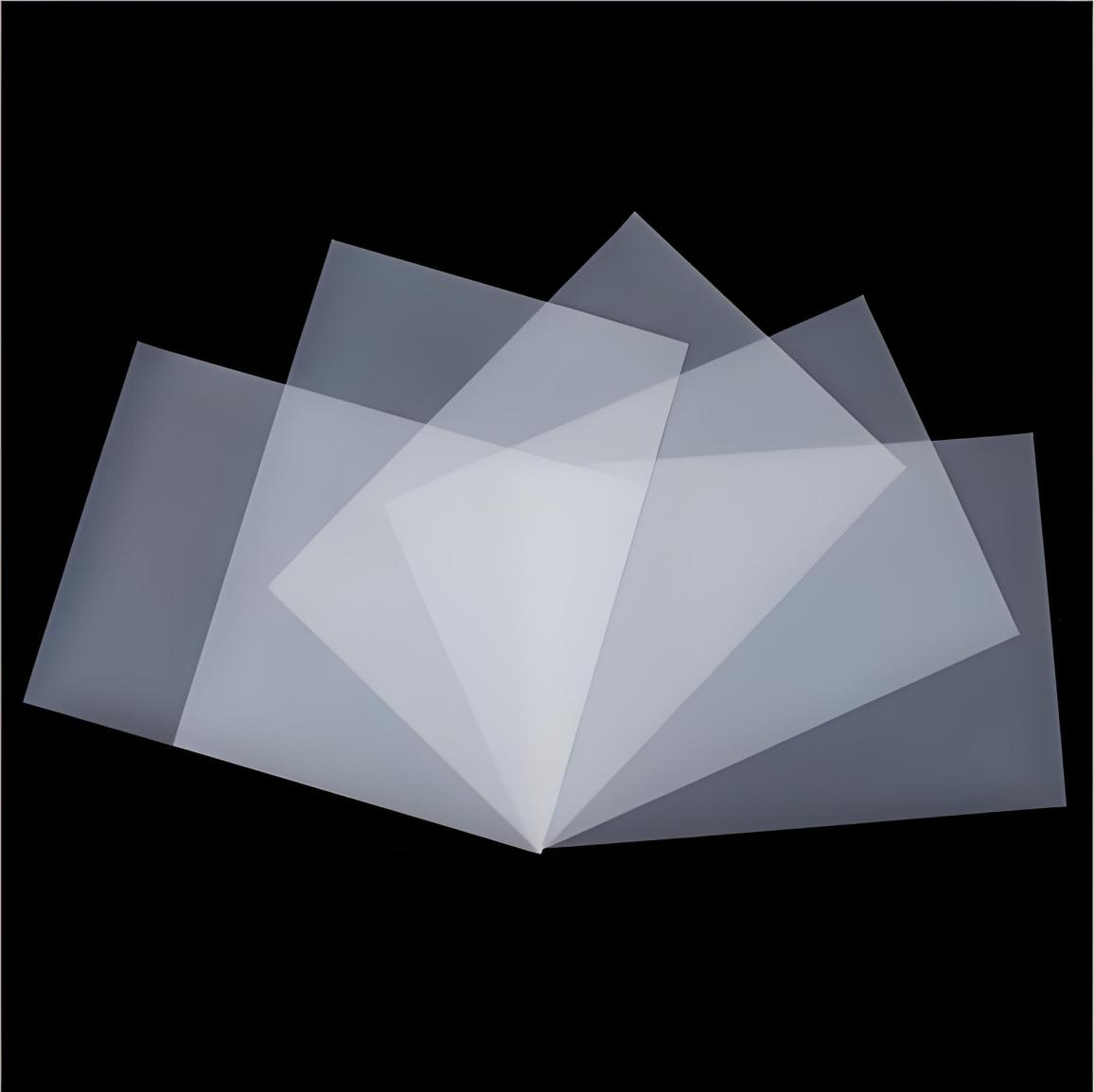

标定菲林本质上是一种柔性高精度光学基准载体，通过高精度光绘工艺，在PET柔性基材上制作具有精确几何尺寸和空间位置关系的基准图案，为视觉系统提供坐标建立、镜头畸变校正及尺度标定所需的几何基准。相比玻璃、陶瓷等刚性标定板，0.18mm超薄PET基材具备轻薄、柔性和便于收纳运输等特点，在大尺寸应用中，还能够有效降低材料、加工及运输成本。因此，标定菲林尤其适用于大视场一次性覆盖、产线批量校准以及外场临时标定与巡检等对尺寸、部署效率和成本具有较高要求的应用场景。

大凡光电标定菲林全线采用进口专业感光基材，线宽精度稳定控制在±2μm，图案边缘锐利无毛刺，光密度OD值均匀，黑白对比度高，保障特征提取的稳定性与重复性。同时支持全参数定制，从图案类型、尺寸规格到精度等级均可按需匹配，适配不同算法与工况需求。

二、三大主流图案技术解析

三类图案底层逻辑不同，分别对应不同的精度、鲁棒性与效率需求，结合大凡光电标准化产品，各自的适配边界十分清晰。

1、棋盘格标定菲林：通用经典的标定基准

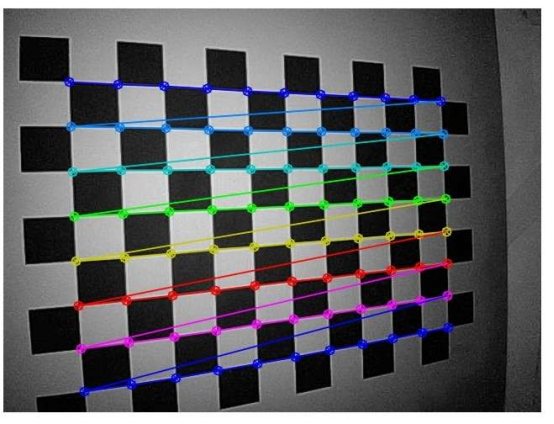

棋盘格是视觉标定领域最经典、应用最广泛的标定靶之一，以黑白相间的规则方格阵列为特征，通过检测规则排列的内角点并建立其与标定板平面坐标之间的对应关系，结合亚像素级角点定位，可进一步求解相机内参数及畸变系数，与张正友平面标定法高度匹配。

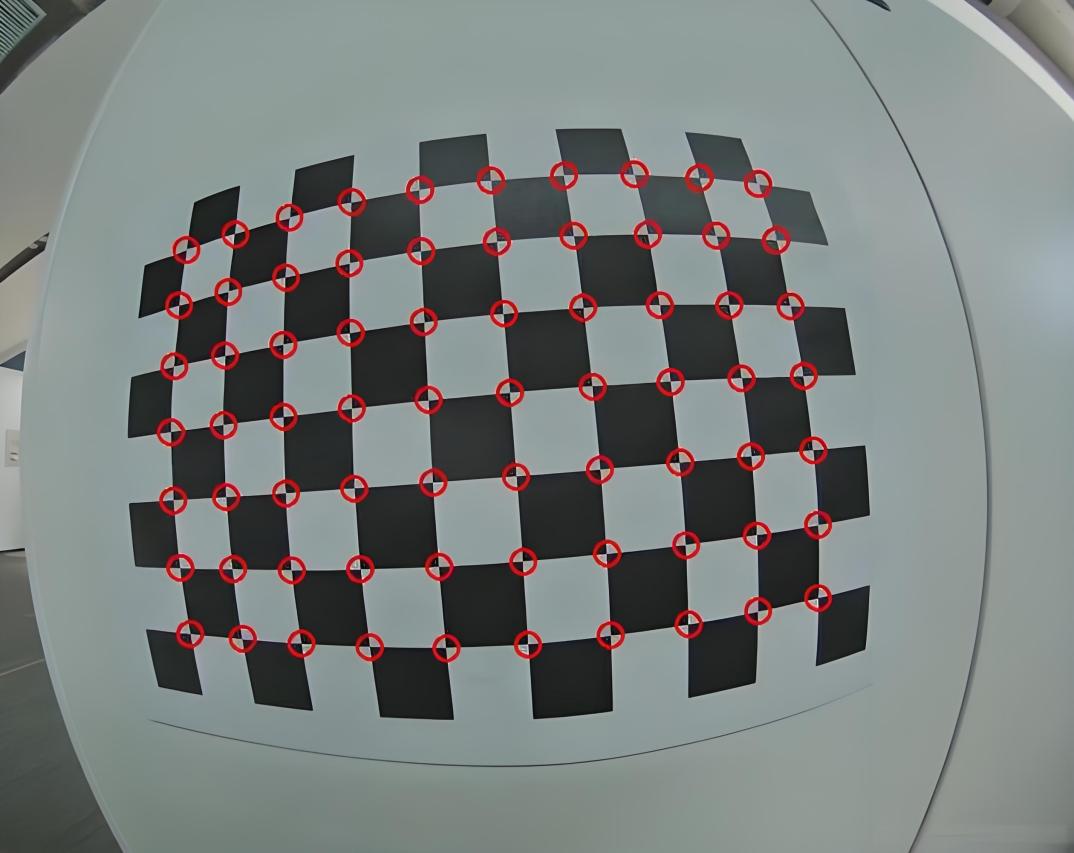

其优势较为突出：一是算法生态成熟，OpenCV等主流视觉库均提供完善的棋盘格检测与标定接口，工程实现门槛较低；二是特征点密度高，单位面积内能够提供大量角点，结合亚像素级角点优化，可获得较高的标定精度。其局限性也较为明显：首先对遮挡较为敏感，严重遮挡或角点缺失可能破坏棋盘格的拓扑连续性，导致角点检测失败或有效特征点数量不足；其次，在大视场角、强畸变的鱼眼场景下，棋盘格边缘区域会产生明显的非线性形变，使角点定位和排序更加困难，从而降低检测的稳定性和标定鲁棒性。

这类图案非常适配教学实训、常规工业视觉检测、单双目相机基础标定、算法原理验证场景，通用性强、成本可控，是入门项目与标准化量产的稳妥选择。

2、圆点阵列标定菲林：大畸变场景的精度之选

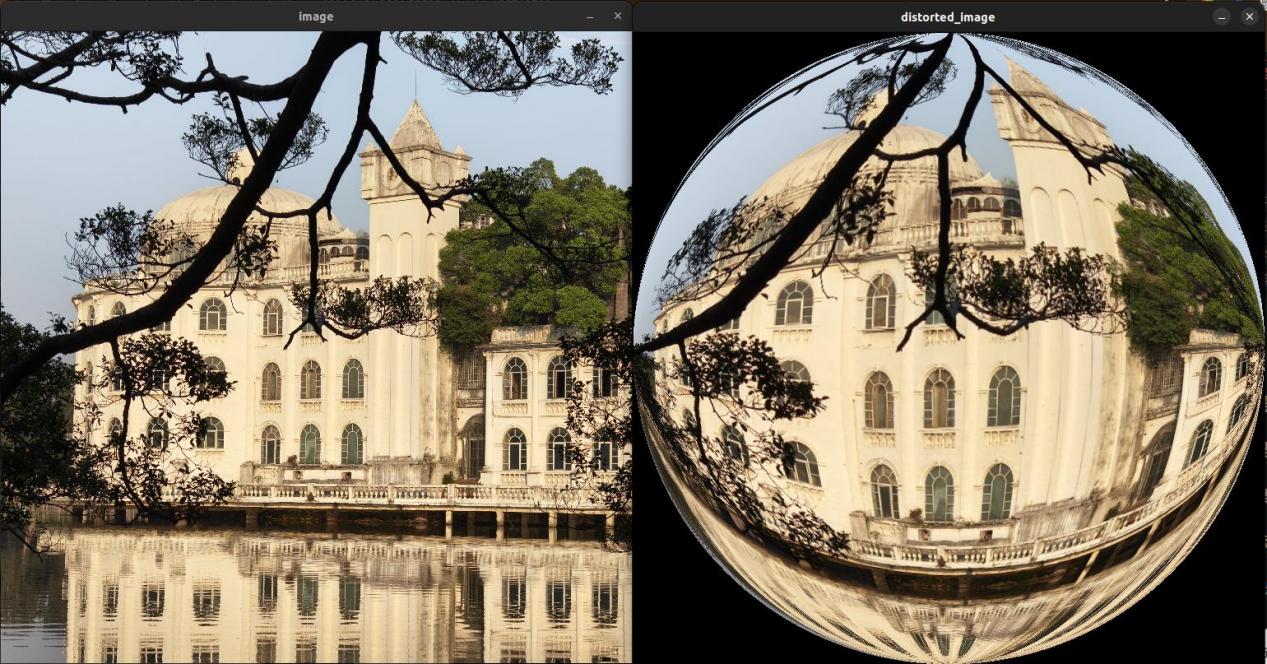

如果说棋盘格是视觉标定中的“通用万金油”，那么圆点阵列则更适合高精度及大畸变场景。它以规则排布的圆形阵列作为几何基准，利用圆形特征在透视投影下形成椭圆的几何约束，通过椭圆模型拟合实现圆心的高精度定位，从而获得亚像素级特征点坐标。

相比棋盘格，它在大角度倾斜、大畸变镜头下，特征提取稳定性显著更优，不会出现角点漂移问题，标定精度上限更高。短板在于同样需要完整点阵成像，局部遮挡会导致匹配失效；对称点阵存在旋转匹配歧义，需额外定位标记辅助判断朝向。

这类图案优先适配大畸变广角镜头校准、高精度三维重建、线阵相机标定、高反光环境工业检测场景，尤其适合需要倾斜拍摄、视角变化大的项目，稳定性表现更出色。

3、二维码标定菲林：复杂场景的效率利器

随着产线自动化与多相机协同应用的普及，传统标定板在遮挡条件下易出现特征缺失、阵列匹配困难等问题，其局限性在复杂工业场景中逐渐凸显。二维码标定菲林凭借较强的局部遮挡鲁棒性、明确的身份标识以及多相机坐标统一效率高等优势，逐渐成为复杂工业视觉标定的重要方案之一。它采用“几何特征层+编码标识层”的复合结构，通过编码标记同时提供身份信息与空间位置基准。相机检测并解码标记后，即可根据标记ID直接关联其预先定义的物理坐标，从而建立图像坐标与标定板坐标之间的对应关系，无需完整获取整个标定图案。

其核心优势在于：首先，局部遮挡鲁棒性较强，只要仍有足够数量的编码标记可被可靠检测和定位，即可继续参与标定或位姿估计，不必依赖完整图案；其次，编码标记具有唯一ID，可直接建立特征与物理位置之间的对应关系，显著降低传统规则阵列中的索引和匹配歧义；再次，在多相机协同场景下，可利用分布于同一物理坐标系中的编码标记快速建立不同相机之间的空间对应关系，提高全局坐标统一和标定效率。

其局限性主要体现在：纯编码标记方案的几何特征密度通常低于棋盘格和圆点阵列，在以纯几何定位精度为核心指标的场景下，其极限定位精度可能略逊于专用几何标定靶；同时还需要集成相应的编码标记检测与解码算法，整体算法链路相比传统棋盘格方案更复杂。

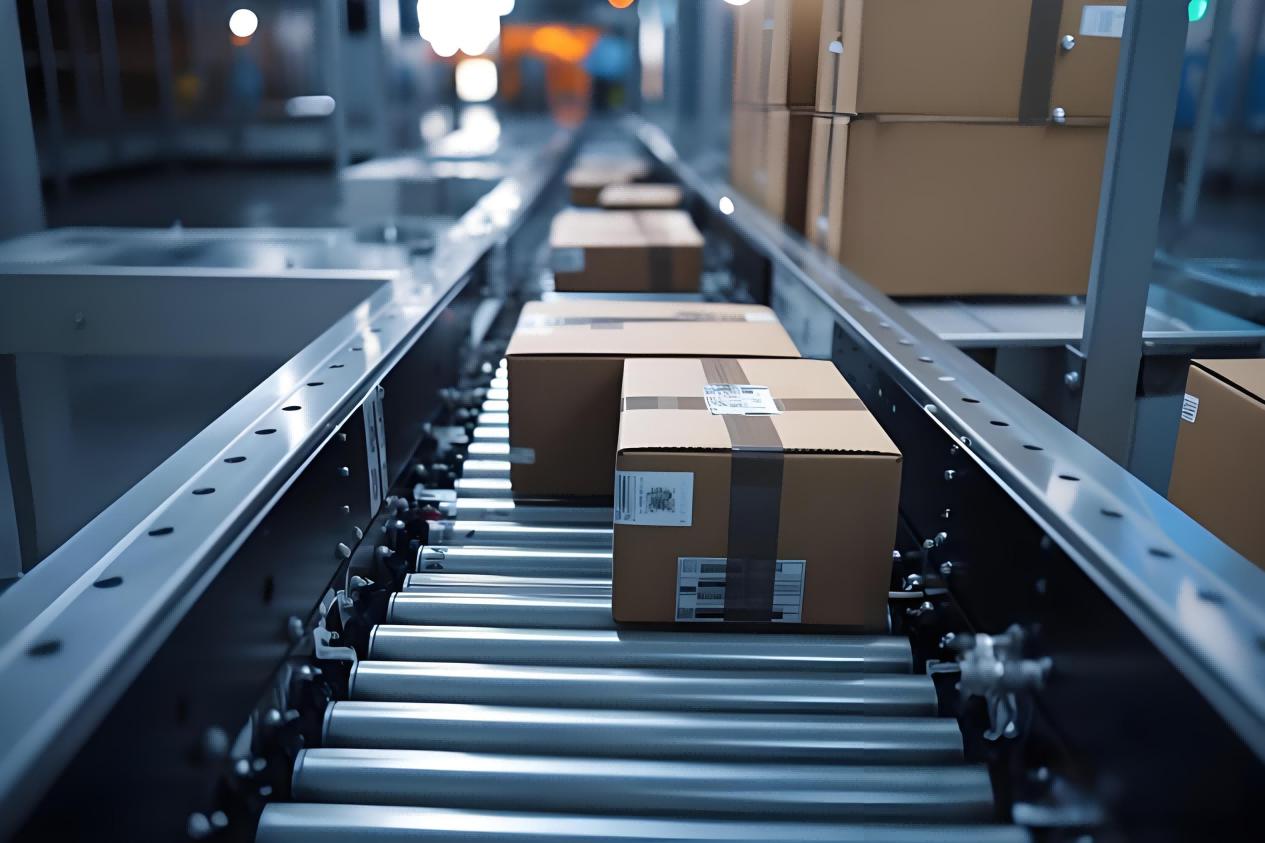

这类编码图案尤其适用于产线在线标定、多相机外参标定与坐标统一、遮挡频发的工业环境，以及AGV/机器人导航标定等场景。在相机内参、标记尺寸及空间坐标已知，且单帧图像中能够可靠检测到足够数量的编码标记时，即可通过单帧图像直接估计相机位姿，无需依赖连续多帧图像进行匹配，从而显著提高标定与部署效率。

三、三大标定板横向对比

为了更直观地呈现差异，这里结合大凡光电产品参数，从七个核心维度做了横向对比：

快速选型口诀：教学量产选棋盘，大畸变倾斜选圆点，遮挡多机选二维码；临时验证用菲林，高精度场景配刚性，大视场选大尺寸。

四、场景化选型指南与选型误区

1、分场景选型建议

教学实训与算法验证场景，优先选用大凡光电棋盘格标定菲林。算法兼容性最好、资料丰富上手快，成本也最低，完全能满足基础标定与原理验证需求。

大畸变鱼眼镜头、高精度三维检测场景，优先选用大凡光电圆点标定菲林。边缘畸变下的特征稳定性优于棋盘格，能有效提升标定结果的鲁棒性；基于Halcon开发的项目优先选标准7×7阵列款，原生适配算子效率更高。

产线在线标定、多相机拼接、遮挡频发场景，优先选用大凡光电ChArUco标定菲林。兼顾精度与鲁棒性，抗遮挡、无匹配歧义，多相机全局标定效率高，是工程落地最稳妥的选择；大视场远距离场景可选用AprilTag款。

大尺寸全景监控、车载环视标定场景，优先选用大凡光电大尺寸标定菲林。单张最大1680×3500mm一体成型，无需拼接避免累积误差，一次性覆盖全视场，大幅提升大场景标定效率。

2、选型误区

微米级高精度计量场景不建议单独使用菲林基材。温湿度变化会带来尺寸形变，1m长度每变化1℃形变量可达10μm，常规验证场景性价比高，高精度计量建议搭配玻璃刚性基底使用。

遮挡频发、动态标定场景不建议选用纯棋盘格或纯圆点。局部遮挡易导致标定流程中断，优先选ChArUco融合款或编码款。

Halcon算法适配场景，圆点标定菲林需严格遵循直径与圆心距1:2的比例，随意修改参数会导致算法无法识别。

透射式背光源场景必须选用负片透光图案，正片不透光会导致标定板无法成像，直接中断标定流程。

结语

总体而言，棋盘格、圆点、二维码三类标定菲林没有绝对的优劣之分，核心是匹配场景的精度、环境与效率需求。棋盘格成熟通用，圆点精度突出，二维码高效抗干扰，三者各有所长。
