很多工程师选编码器的时候，重点盯着分辨率、基材、脉冲数做决策，却常常忽略一个底层选型——光学结构选透射式还是反射式。别看只是光路走法不同，但它却与编码器的安装体积、环境耐受、精度上限乃至维护周期都息息相关。选错了结构，不仅会让安装适配困难，也会引起现场信号不稳、频繁维护返工。

今天就从原理、性能到场景适配，把两种码盘的差异讲透，结合大凡光电全系列码盘产品，帮大家选到最适配的光学方案。

一、两种光学结构：光路不同，结构各有侧重

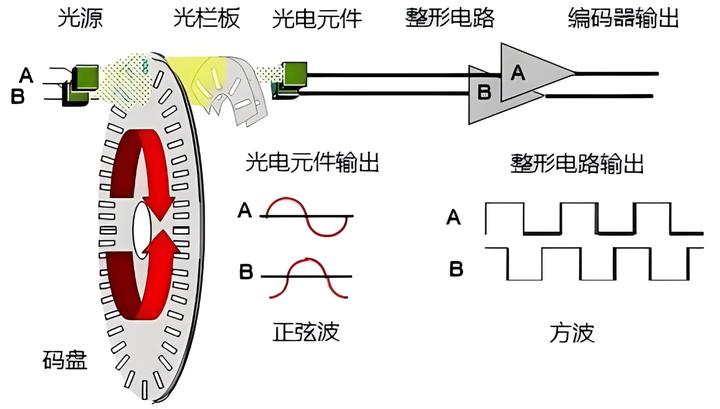

码盘作为光电编码器的核心光学基准，本质都是通过“明暗交替的刻线”把机械转角转换成电脉冲信号，核心区别就在于光线的传输路径。两种结构各有设计侧重，分别对应不同的安装与工况需求。

1、透射式码盘：经典直光路，调试更简单

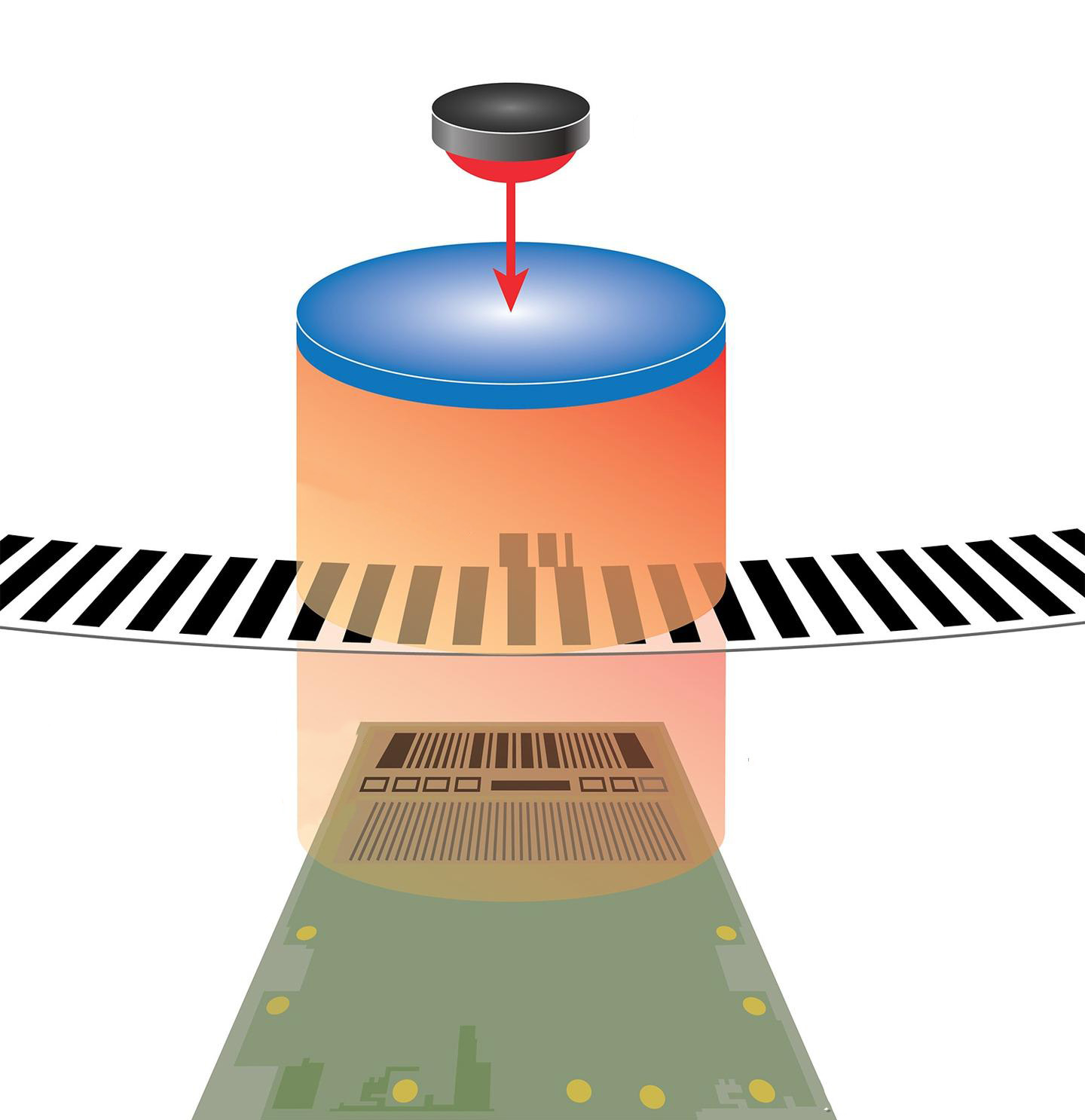

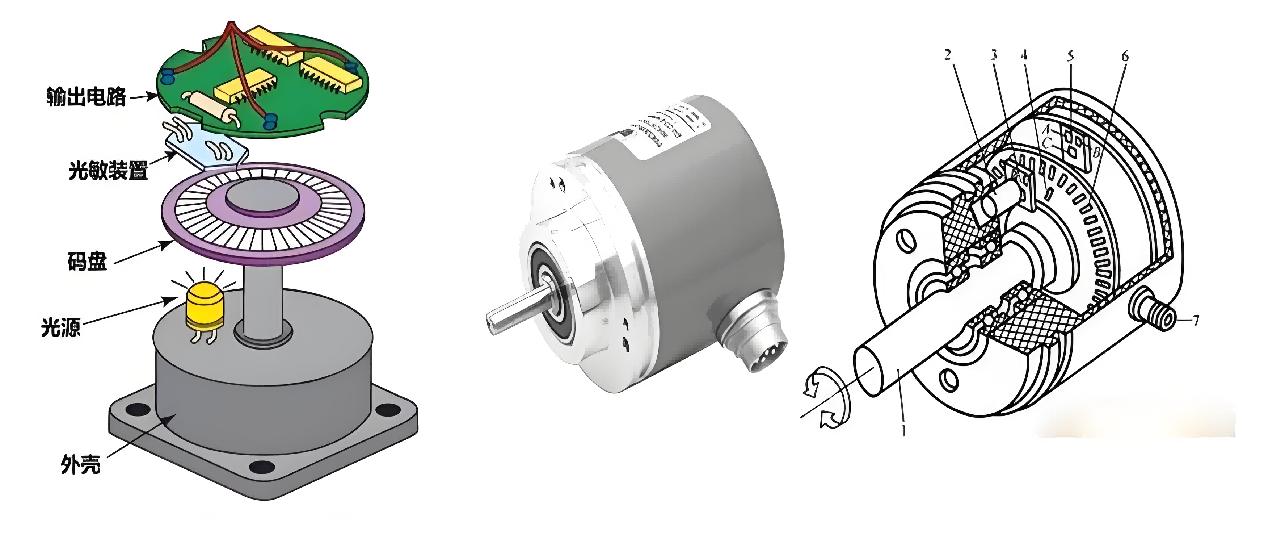

透射式是行业最经典、应用最广的光学结构。光源、码盘、光敏元件沿同一光轴依次排列，光线垂直穿过码盘表面的透光与不透光刻线，形成连续的明暗交替信号，再由光敏元件转化为电脉冲输出。

大凡光电的玻璃码盘与菲林码盘两大产品线，都有成熟的透射式方案。它的优势十分突出：光路直接简单，信号对比度高，调试校准门槛低，新手也能快速上手；但光学组件沿轴向分布，整体占用的深度空间更长，对安装体积有要求。

2、反射式码盘：单侧收发，结构更紧凑

反射式走的是“同侧收发”的路线，光源与光敏元件都布置在码盘的同一侧，码盘表面制作高反射与低反射相间的条纹图案。光线照射到码盘表面后，不同区域反射强度不同，反射回的光信号被接收端采集，最终转化为脉冲信号。

它的核心优势是轴向结构紧凑，编码器可以做得更薄更小巧，非常适配空间紧凑的场景；但光路涉及反射角度校准，对码盘反射层的均匀性、装配的同轴度要求更高，调试门槛略高于透射式方案。

二、五大维度对比：看清二者的适配边界

两种结构的差异体现在安装、环境、精度等多个维度，逐一拆解就能清晰看到二者的适配边界，选型时可以按需权衡。

1、结构与安装特性

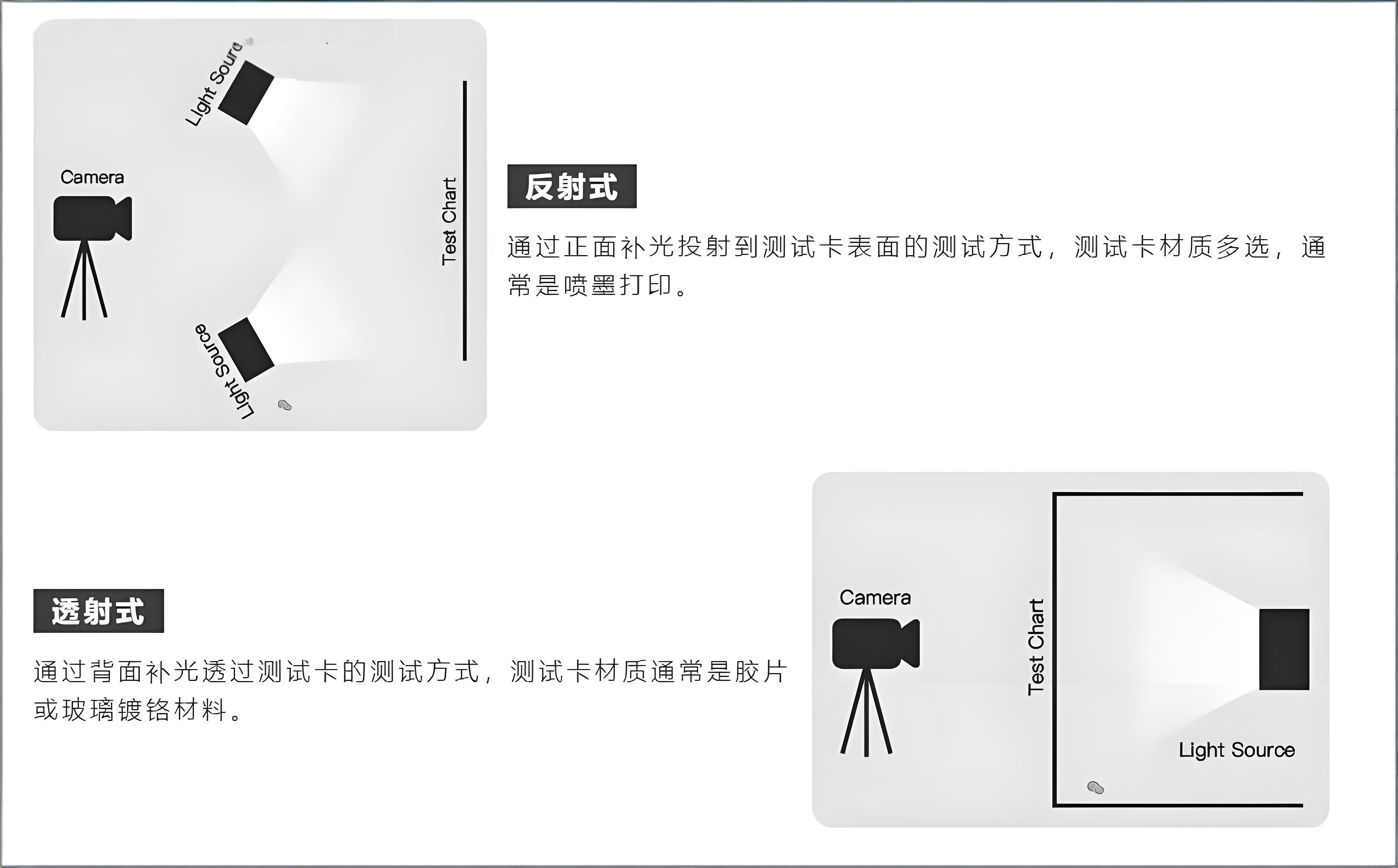

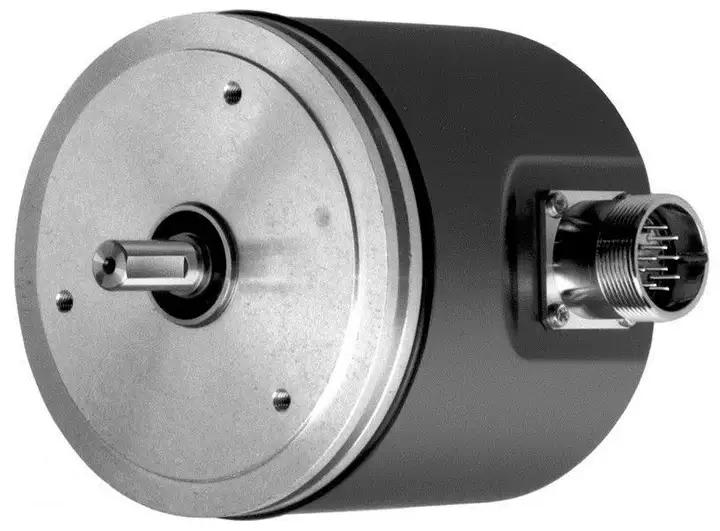

透射式结构原理简单，光学组件沿轴向线性分布，校准调试方便，维护排查也简单。但整体轴向尺寸偏长，对安装空间的深度有要求，在小型化设备里布局难度相对较高。反射式采用收发一体设计，轴向尺寸可压缩近一半，编码器可以做得更薄更小巧，适配空间紧凑的安装场景。但光路涉及反射角度校准，对装配公差要求更严格，调试门槛稍高，对生产工艺的要求也更高。

2、环境耐受能力

透射式的光路需要穿过码盘两侧，码盘两个表面都暴露在光路中，粉尘、油污、水汽容易附着在表面，降低图案对比度，严重时会出现丢码、误码。它更适合洁净度较好的室内环境，比如电子组装产线、实验室、洁净车间。

反射式的光学收发组件集中在单侧，可以整体做密封封装，只留码盘反射面与外部接触，抗粉尘、抗油污能力更强。很多户外、车间恶劣工况的编码器都采用反射式结构，能有效减少污染物对光路的影响，降低现场维护频率。

3、精度与信号质量

透射式光线直接透过刻线，图案边缘锐利，明暗对比度高，输出的方波畸变小、信噪比高，更容易做到更高的线缝精度。大凡光电透射式玻璃码盘线缝精度可达±0.5μm，配合高透光玻璃基材，信号质量优异，是高精度控制场景的首选。

反射式光线经过一次反射，光损有所增加，边缘锐利度略逊于透射式，极限精度稍低。但通过优化反射层工艺，也能达到工业级精度要求。大凡光电反射式玻璃码盘通过精密真空镀铬工艺控制反射率均匀性，同样能满足绝大多数工业场景的精度需求。

4、转速与寿命表现

透射式光路中光程短、光衰小，高速旋转下信号稳定性好。码盘双面没有额外的高应力涂层，长期高速运行下性能衰减慢，配合优质基材使用寿命很长。反射式的使用寿命很大程度取决于反射层的附着力。优质镀铬反射层耐磨耐氧化，使用寿命同样可观；但如果涂层工艺不佳，长期使用后反射率下降会直接影响信号质量。大凡光电反射式码盘采用真空镀铬工艺，涂层结合力强，长期运行稳定性有充分保障。

5、成本与普及度

透射式技术发展成熟，元器件通用性强，整体成本更低，是市场的主流选择，全尺寸、全精度档位都有覆盖，选型空间非常大。反射式对工艺和装配要求更高，同规格下成本略高于透射式，主要用在对体积有硬性要求、环境较恶劣的特定场景，普及度略低于透射式。

三、大凡光电产品矩阵：双结构全覆盖，按需匹配

大凡光电依托玻璃与菲林双基材产品线，透射式与反射式两种结构均有成熟方案，覆盖从20mm到700mm全尺寸，支持增量式、绝对式、混合式全编码类型，可适配不同行业的编码器需求。

1、透射式系列：高精度与高性价比双路线

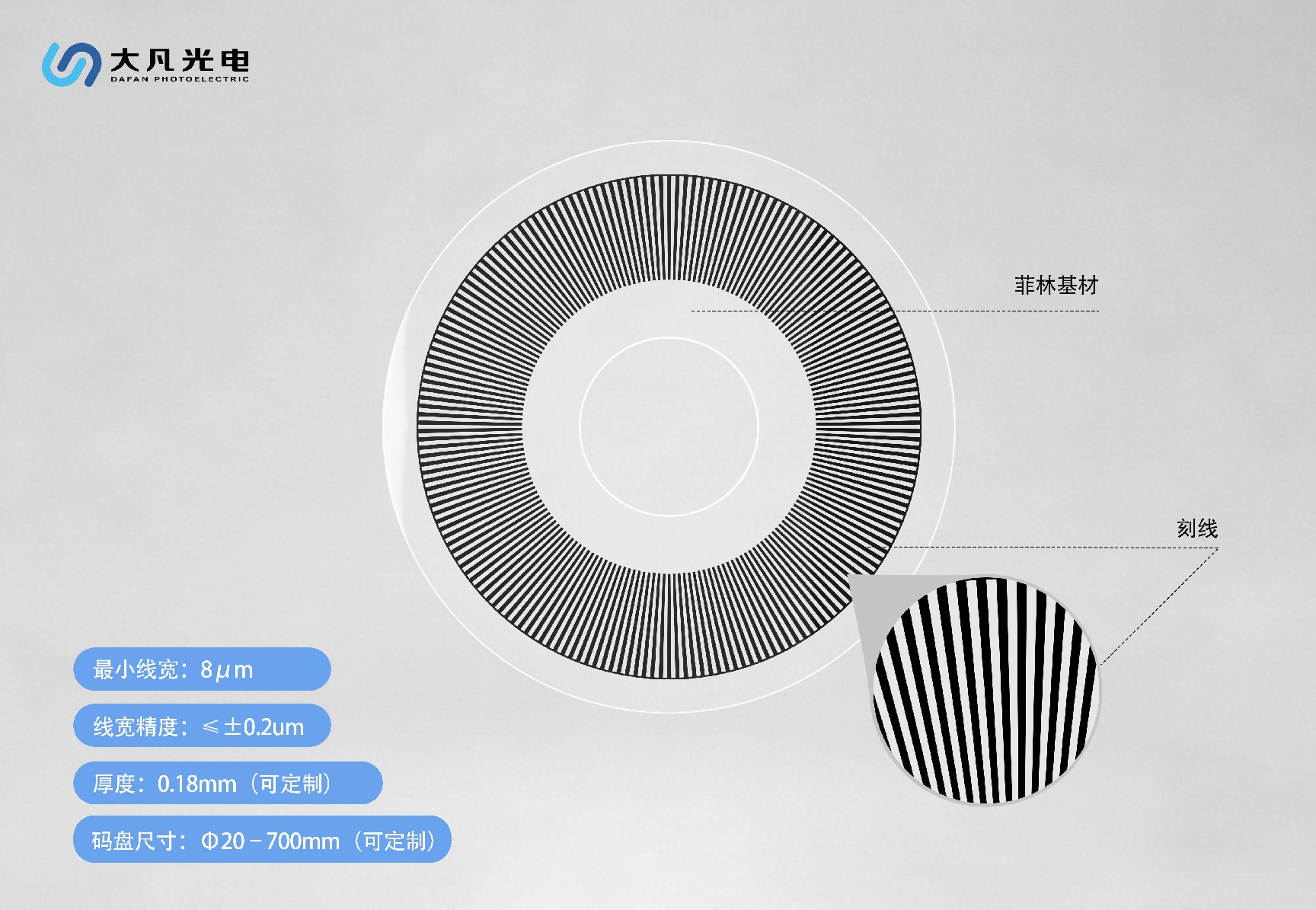

大凡光电透射式菲林码盘采用Kodak、Agfa进口菲林基材，最小线宽8μm，线宽精度稳定在1~2μm，标准厚度仅0.18mm，轻量化、性价比高，适合工业机器人、消费电子、通用自动化等量产场景。

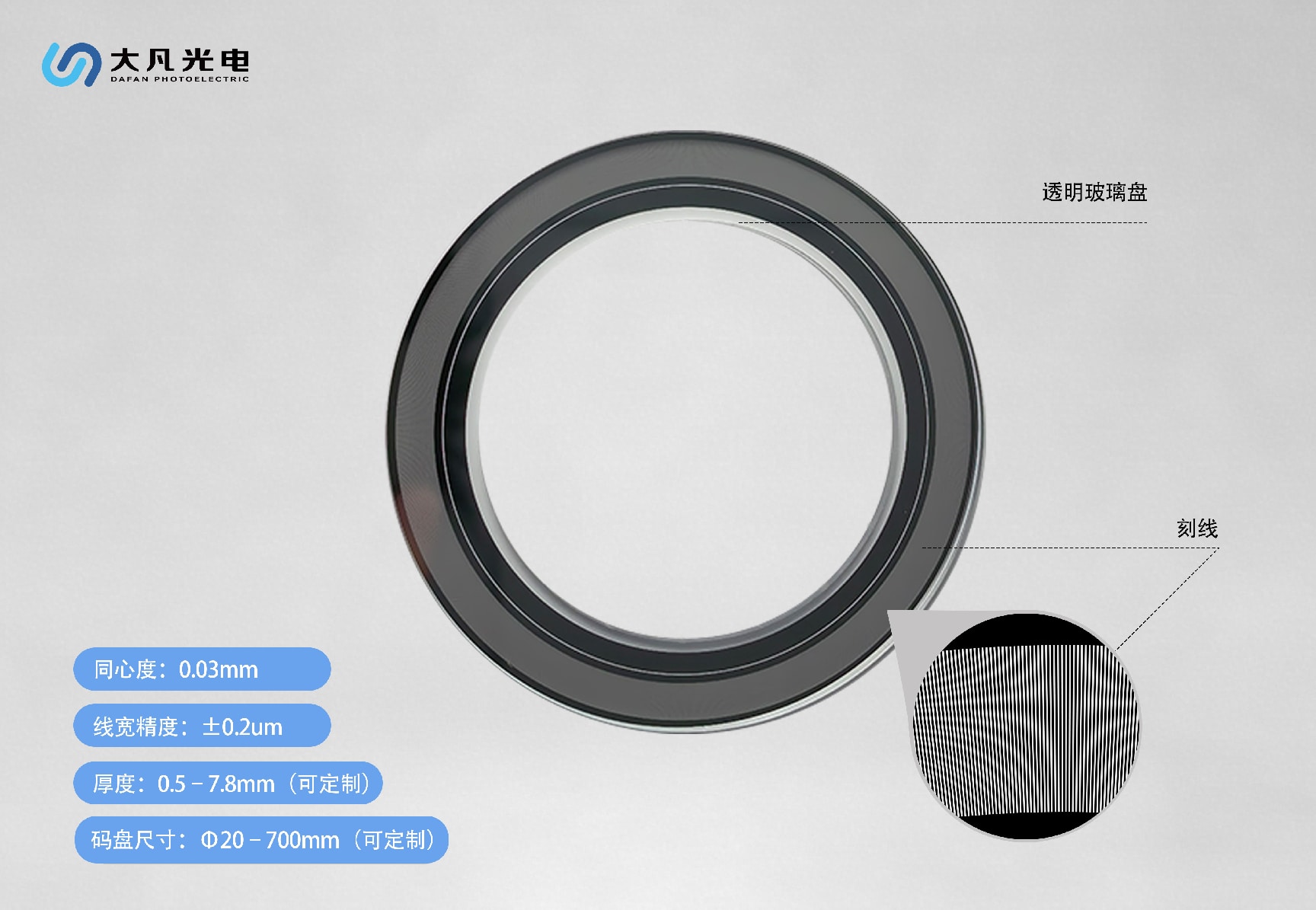

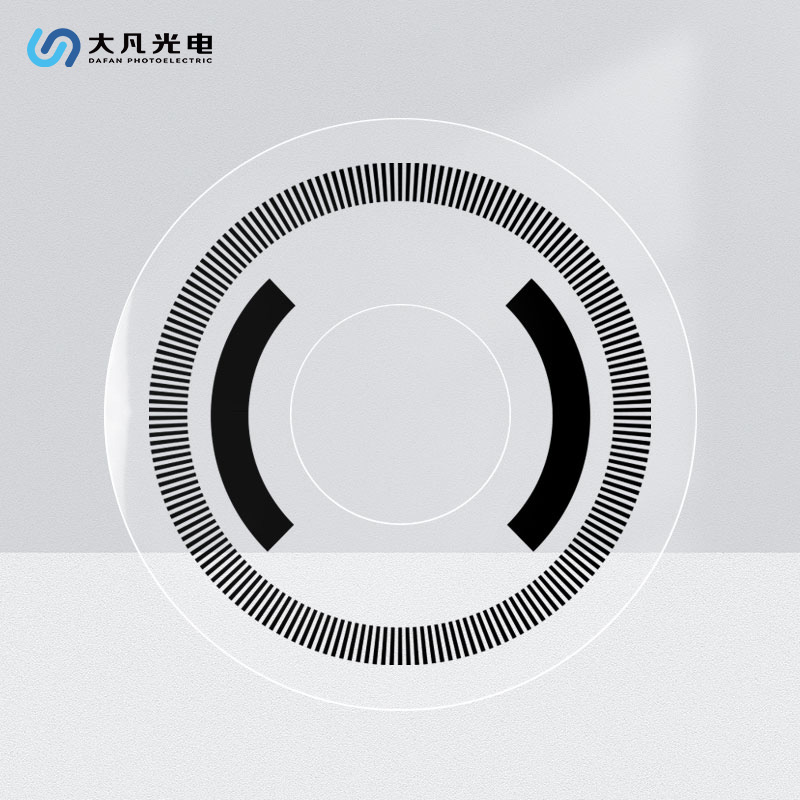

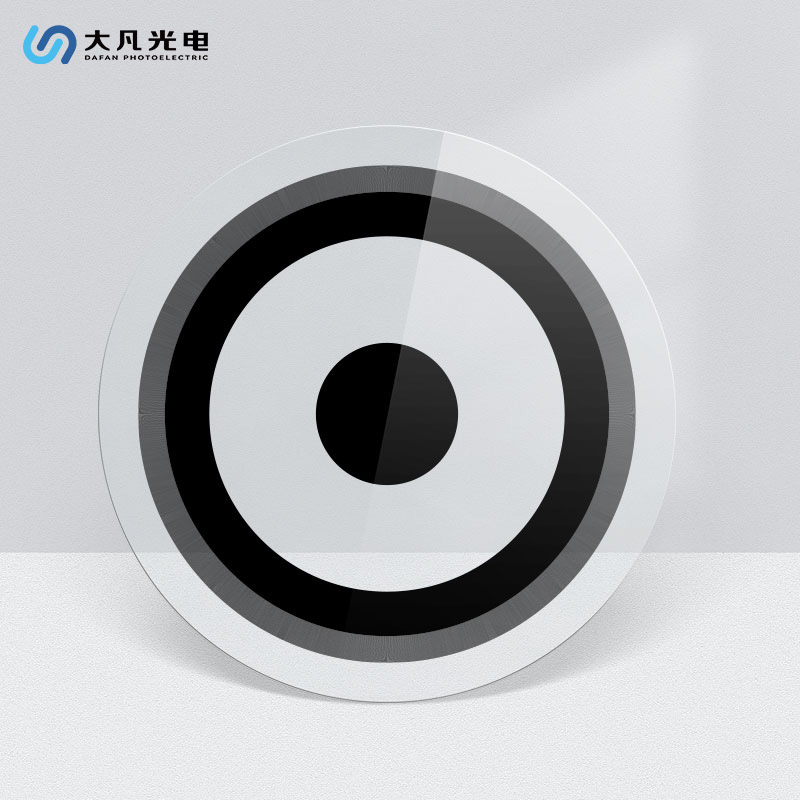

大凡光电透射式玻璃码盘采用石英玻璃、苏打玻璃B270基材，通过光刻镀铬工艺制作精密刻线，线宽精度0.2μm，同心度严格控制在0.03mm，支持全编码类型定制，适合数控机床、半导体设备、高端伺服等高精度场景

2、反射式系列：紧凑耐造的专项方案

大凡光电反射式玻璃码盘在光学玻璃基材上制作高精度反射光栅，反射率均匀性好，结构紧凑，抗环境能力强，适合工程机械、户外设备、多粉尘车间等恶劣工况场景。

大凡光电反射式菲林码盘主打轻量化反射结构，成本可控，装配灵活，适合对体积有要求的通用消费电子、小型自动化设备。

四、场景化选型指南：

没有绝对的“谁更好”，核心是匹配场景的空间、环境与精度需求，几类典型场景可以直接参考对应方案。

高精度精密加工场景，比如数控机床主轴、半导体制造设备、计量实验室，优先选大凡光电透射式玻璃码盘。极致的信号质量与线缝精度，能充分支撑亚微米级的控制精度，洁净环境也能规避透射式的环境短板。

恶劣工业现场场景，比如矿山机械、工程机械、多粉尘多油污的加工车间，优先选大凡光电反射式玻璃码盘。单侧密封的结构能更好抵御污染物侵蚀，保障长期稳定运行，减少现场维护频率。

小型化轻量化场景，比如消费电子、小型伺服电机、便携式设备，优先选反射式码盘。紧凑的轴向结构能适配狭小的安装空间，菲林材质反射款还能进一步减重，适配对重量敏感的场景。

通用量产与性价比场景，比如常规自动化产线、普通工业设备，优先选大凡光电透射式菲林码盘。成熟稳定的结构、有较高的性价比，能满足常规工业控制的需求，是量产机型的经典选择。

结语

综上所述，透射式与反射式没有绝对的优劣之分，核心是匹配应用场景的空间、环境与精度需求。透射式是通用全能型，抗干扰能力强、安装调试容差大、性价比高，适配绝大多数常规场景；反射式是空间极致型，结构超薄、体积小巧，主要适配对安装空间有极端要求的特定工况（但需注意防尘防油）。
