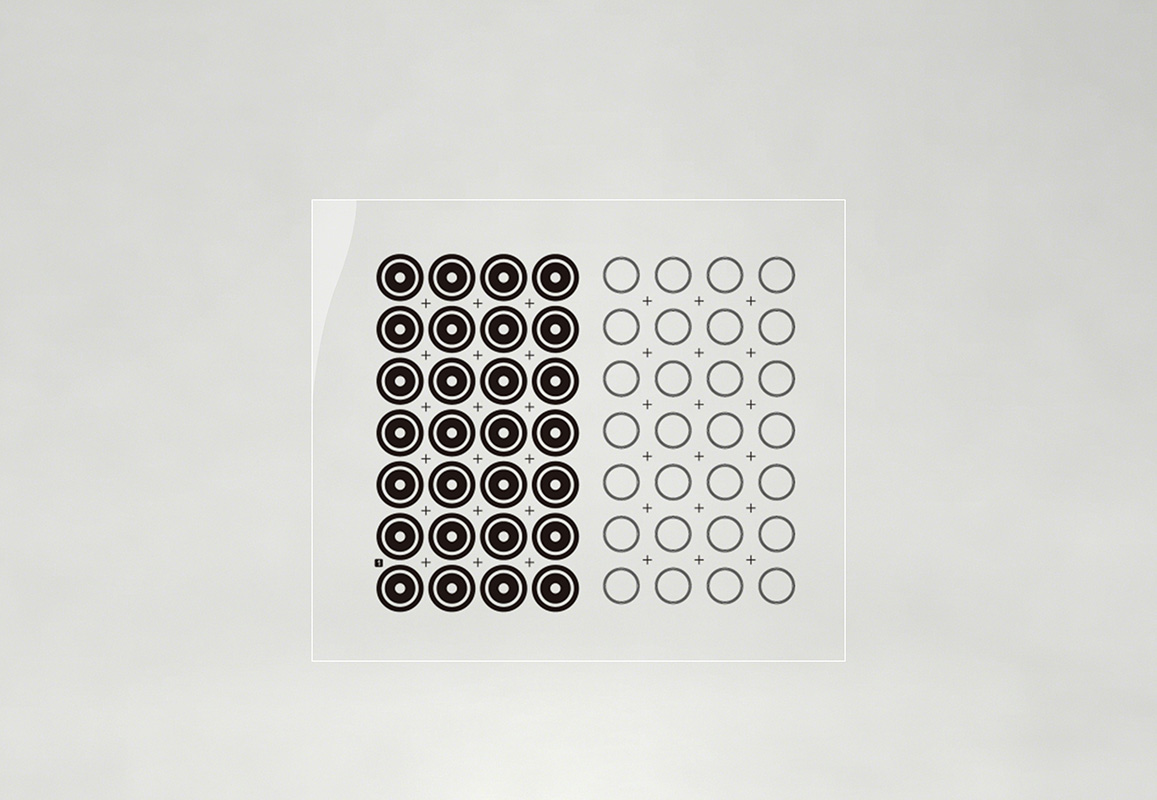

高精密网版菲林
高精密网版菲林
高精密网版菲林

高精密网版菲林

发布时间:2026-08-21

浏览次数:31

产品分类:光绘菲林

产品描述:高精密网版菲林是印刷工艺中用于高精度图案转移的工具,通常由高密度的网格、细致的图案设计和高质量的丝网材料制成,用于将墨水或其他材料精确地转印到不同类型的基材上,以实现图案的高精度转移,高精密网版的制作过程中,网格的精度、孔径的大小、网版的材料等因素直接决定了印刷图案的质量与精度。网版上图案的分辨率可

产品详情

高精密网版菲林是印刷工艺中用于高精度图案转移的工具,通常由高密度的网格、细致的图案设计和高质量的丝网材料制成,用于将墨水或其他材料精确地转印到不同类型的基材上,以实现图案的高精度转移,高精密网版的制作过程中,网格的精度、孔径的大小、网版的材料等因素直接决定了印刷图案的质量与精度。网版上图案的分辨率可以非常高,适用于细微和复杂的电路图案、标识、文字等的印刷。高精密网版广泛应用于电子、半导体、显示器、LED、太阳能电池等行业。


常用规格(支持专业定制)


材质

Kodak、Agfa

厚度

0.18mm

最小线宽

8um

线宽误差

1-2um

分辨率

8000dpi/16000dpi/25400dpi/50800dpi

尺寸

710*810mm

高精密网版的工作原理


高精密网版菲林工作原理基于丝网印刷技术,具体步骤如下:

1、图案设计

设计师通过计算机辅助设计(CAD)软件生成电路图案或其他需要印刷的图案文件。设计完成后,图案会被转化为适合网版印刷的格式。

2、网版准备

网版通常由不锈钢丝网或高强度聚酯网构成,网孔的大小和密度根据设计需求精确控制。网版表面会涂上光敏胶,随后将图案通过曝光技术转印到网版上。

3、曝光过程

通过紫外线曝光,网版上的光敏胶在图案区域固化,而未固化的部分则在显影液中去除,形成图案。

4、印刷过程

在印刷过程中,网版固定在基材(如PCB、玻璃、塑料薄膜等)上。然后,使用刮刀将油墨压入网版网孔中,并将图案转印到基材上。

5、后处理与固化

印刷后的产品通常需要进行干燥或固化,以确保图案的牢固性,特别是在高温或特殊环境下使用的产品中,油墨的干燥和固化至关重要。

高精密网版的特点


1、高分辨率和高精度

高精密网版菲林的网孔非常细小,能够实现高分辨率的图案转移。对于细微的电路、文字和图标等高精度要求,网版的精度至关重要。

2、优异的图案一致性

高精密网版能够确保每一张印刷品上的图案一致,保证大批量生产中的一致性和可靠性。

3、适应性强

高精密网版可以适用于多种基材,包括硬质基板(如金属、玻璃)、柔性基板(如FPC、塑料薄膜)等,并能够应对不同的油墨类型和固化方法。

4、高效率与大规模生产

丝网印刷是一种高效的生产工艺,适合大批量生产,尤其是在电子元件和光学器件的制造过程中,能够快速、高效地进行印刷。

5、长寿命与稳定性

高精密网版的网格材料(如不锈钢或高强度聚酯网)使其具有较长的使用寿命,适合长时间的工业生产。

高精密网版的应用领域


高精密网版广泛应用于多个行业,特别是在需要高精度、高分辨率图案转移的场合。以下是一些主要的应用领域:

1、电子行业

PCB制造:在印刷电路板(PCB)上进行丝网印刷,用于印刷电路图案、焊盘、标记等。

集成电路(IC)封装用于芯片封装过程中的线路图案印刷。

屏蔽层和导电图案:为电子元件提供屏蔽保护和导电路径。

2、半导体行业

用于精密图案的转移,如在半导体晶圆上的电路图案、金属连接等的印刷。

光掩膜:用于微电子设备和显示器的制造过程。

3、显示器制造

LCD/OLED显示屏:在显示器制造过程中,用于印刷导电线路、背光源以及其他电气组件。

触摸屏:用于制作触摸屏的导电线路和触点。

4、太阳能行业

用于太阳能电池的制造过程中,印刷电极线路和接触层图案。

5、LED照明

LED芯片封装:用于LED芯片上电路图案的精密印刷。

电极和电路图案:在LED灯具中,网版用于印刷电极线路。

6、医疗设备

用于医疗器械中的导电图案印刷,如心脏起搏器、传感器等。

7、汽车行业

在汽车电子系统中,用于印刷精密电路和功能标记。

8、家电制造

用于家电产品中的电路板和功能按钮图案的印刷。
