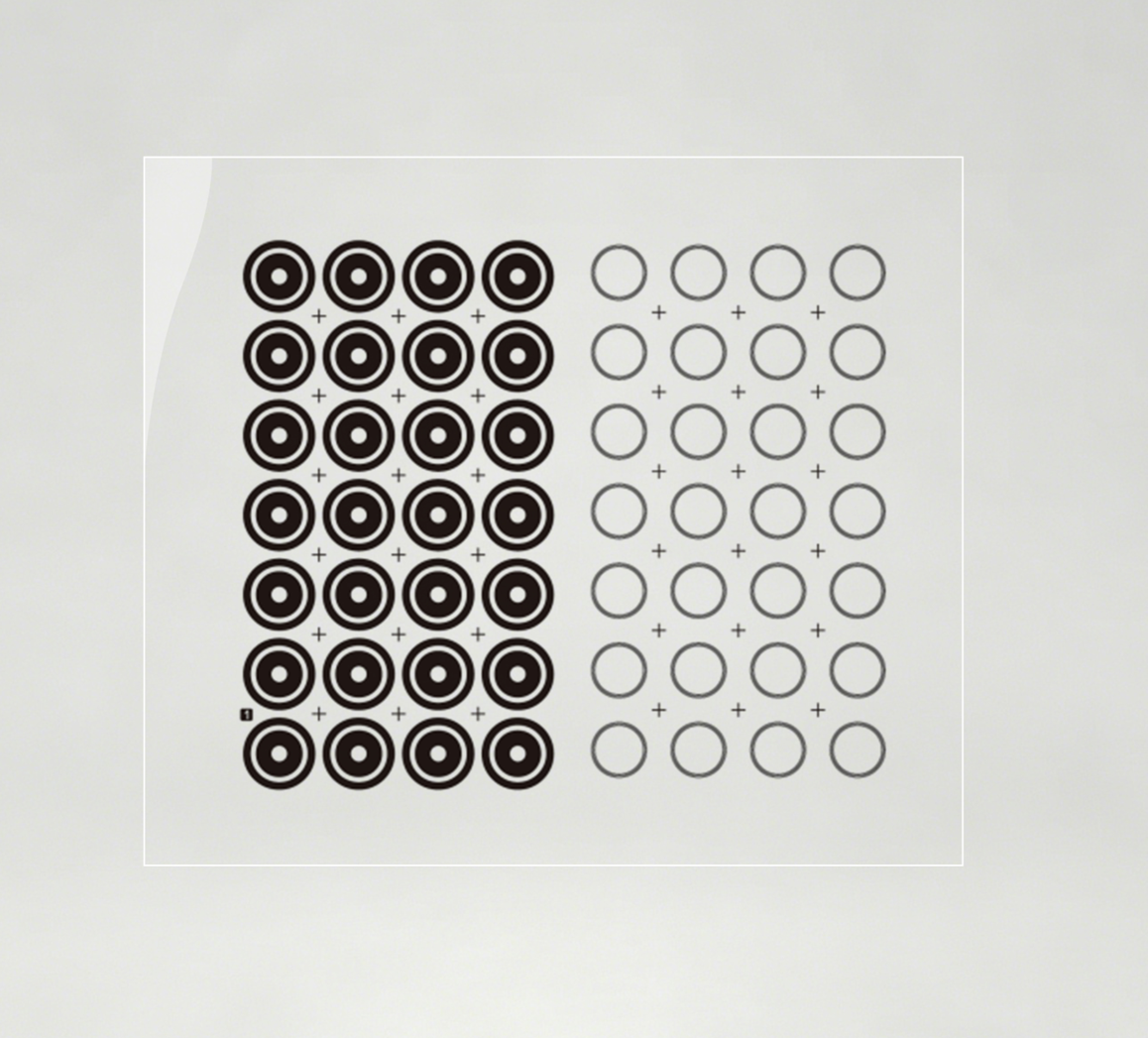

大尺寸光绘菲林是一种由透明材料（通常是石英或玻璃）制成的掩膜板，表面涂有用于图案转移的光敏涂层，通常用于通过光刻工艺将复杂或高精度的图案转移到电路板、硅片或其他基材上。与传统小尺寸菲林相比，大尺寸光绘菲林的主要特点是尺寸更大、制作工艺要求更高、对光学精度和材料的要求也更严格。

大尺寸光绘菲林通常用于一些精密领域，尤其是在需要大尺寸图案转印的情况下，比如：大尺寸的印刷电路板（PCB）、大尺寸显示屏（如LCD、OLED等）、半导体制造中的大型硅片、光学组件的制造、太阳能、光伏等。

常用规格(支持专业定制)

大尺寸光绘菲林的工作原理

大尺寸光绘菲林的工作原理与传统菲林类似，基于光刻工艺来实现图案转印。具体步骤如下：

1、设计与输出

设计人员首先使用计算机辅助设计（CAD）软件完成电路或图案的设计，并将设计文件转化为适合光刻的格式，通常为Gerber文件或数字化光学数据。

2、掩膜板制作

根据设计文件，使用激光或电子束刻蚀技术在透明材料（如石英玻璃）上刻蚀出精确的图案。由于掩膜板的尺寸较大，因此在制作过程中需要非常高的精度和稳定性，确保图案在大尺寸范围内的一致性。

3、曝光与转印

将制作好的大尺寸光绘菲林与基材（如电路板或硅片）对准，进行光刻曝光。光源（通常为紫外光）通过菲林的透明区域照射到光敏材料的表面，未照射区域的光敏涂层会发生化学反应，最终形成需要的图案。

4、显影与蚀刻

曝光后，光敏涂层的未曝光部分被去除，完成图案转移。接下来，通过蚀刻等工艺去除不需要的材料，最终形成电路或光学结构。

5、后处理与检查

转印完成后，通常会对电路板或芯片进行检查，确保图案的精度，且没有出现任何错误或缺陷。然后进行其他必要的工艺步骤，如金属沉积、焊接等。

大尺寸光绘菲林的特点

1、大尺寸适应能力

如其名所示，大尺寸光绘菲林专为大面积或大尺寸的图案转印而设计，通常用于大尺寸电路板、光学组件、大触摸屏、大尺寸丝网印刷等。

2、高精度与高分辨率

大尺寸光绘菲林必须具备高分辨率和高精度的图案转移能力。其精度要求远高于普通菲林，因为它们需要在较大的区域内保证图案的稳定性和一致性。

3、高质量材料

大尺寸光绘菲林通常使用高透明度的合成PET基材，这些材料具有优异的光学性能，可以确保光的透过率和图案的准确转移。

4、复杂的制造工艺

大尺寸光绘菲林的制作工艺要求非常高，通常需要先进的光刻设备和精密的激光刻蚀技术，制作周期长且成本较高。

5、耐用性和稳定性

大尺寸光绘菲林在生产过程中需要承受高强度的光照和化学腐蚀，因此，其材料的耐用性和稳定性必须经过严格测试，确保长期使用不变形或损坏。

大尺寸光绘菲林的应用领域

1、大型印刷电路板（PCB）生产

大尺寸光绘菲林常用于大尺寸电路板（如服务器板、大型工业控制板等）的制造，特别是在需要精密电路图案的大型PCB设计中，精确的图案转移对整个电路板的功能至关重要。

2、半导体制造

在半导体制造中，尤其是对于大尺寸的硅片，采用大尺寸光绘菲林进行图案转移，以确保芯片中的电路图案精准且无误。随着半导体技术的进步，芯片设计的复杂度和尺寸逐步增大，对大尺寸光绘菲林的需求也逐渐增多。

3、显示器制造

在大尺寸液晶显示器（LCD）或有机发光二极管显示器（OLED）的生产过程中，采用大尺寸光绘菲林进行图案转移，以保证大屏幕的电路和显示单元的精度。这对于高清显示器、电视屏幕以及一些大型显示设备至关重要。

4、光学器件生产

光学器件（如光学镜头、投影仪的光学组件等）在生产过程中需要使用大尺寸光绘菲林，进行光学图案的精密转印。

5、太阳能电池生产

在太阳能电池板的生产过程中，大尺寸光绘菲林被用来转印电极图案等细节，确保太阳能电池的导电性和效率。

6、LED照明

大尺寸光绘菲林在LED面板的制造中也有广泛应用，特别是在需要大尺寸电路板和高精度图案转印的应用场景。
