在工业自动化、智能装备与新能源出行的场景中，电驱系统的表现直接决定了设备的核心体验：数控机床能不能切出微米级精度的工件，工业机器人能不能精准定位抓取，电动车起步蠕行够不够平顺，本质上都依赖一套精准的闭环运动控制系统。而这套系统的“角度感知末梢”，正是一枚看似不起眼的码盘。

作为光电编码器的核心光学部件，码盘就像电驱系统的一把精密圆形标尺，把机械旋转的角度、速度实时转化为电信号传给控制器，是实现矢量控制、精准换相与位置闭环的核心基准。大凡光电依托半导体级光刻工艺，打造了玻璃码盘与菲林码盘两大产品体系，从高端精密装备到通用量产场景，为各类电驱系统提供稳定可靠的角度反馈支撑。

一、码盘：电驱闭环控制的核心角度基准

如今主流的永磁同步电驱系统，想要实现高效、平顺的动力输出，核心前提是控制器实时掌握转子的当前角度，再对应给三相绕组输出匹配相位与大小的电流。如果角度反馈不准，轻则出现换相顿挫、转速波动、能效下降，重则可能出现堵转、失控，直接影响设备运行安全。

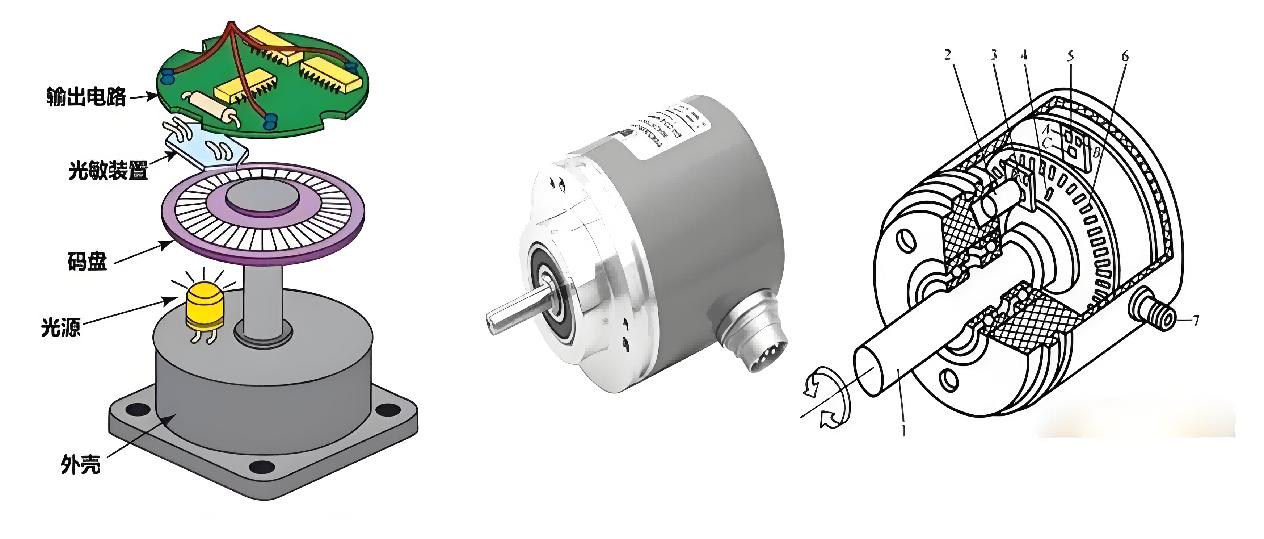

码盘承担的正是“实时上报转子位置与转速”的核心职能。它固定在电机转轴末端随转子同步旋转，一侧的LED光源透过码盘表面的精密刻线形成明暗交替的光信号，另一侧的光敏元件将光信号转化为规整的电脉冲，传输给电机控制器。控制器每接收到一个脉冲，就能推算出电机转过的角度与实时转速，进而动态调整输出电流，让电驱系统始终按预期平稳运行。

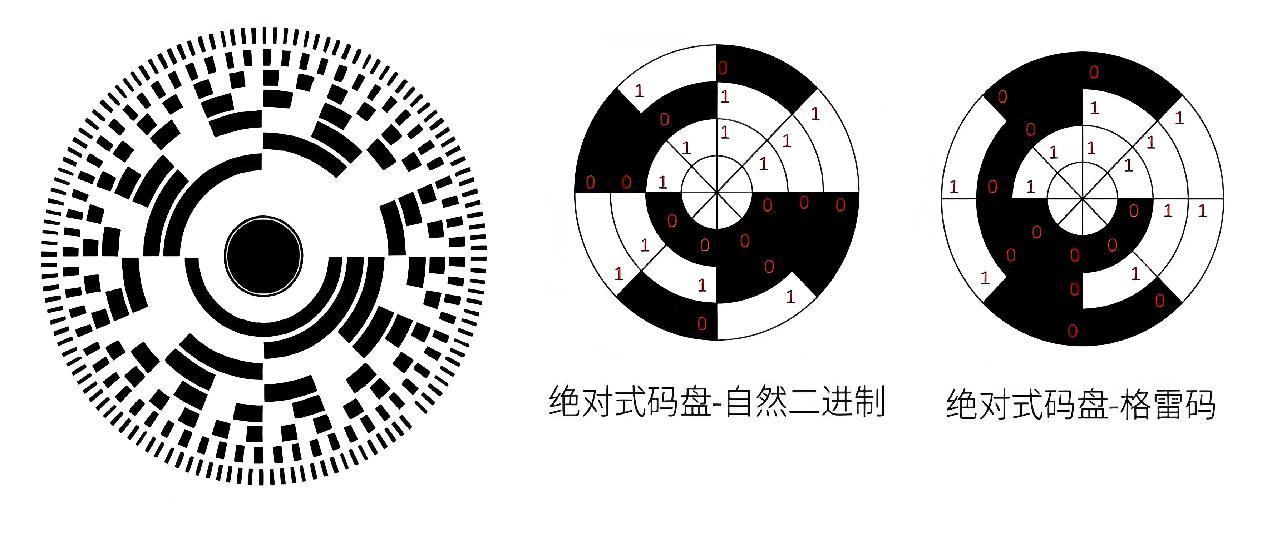

按编码方式划分，电驱场景常用的码盘主要分为三类，适配不同的控制需求：增量式码盘输出正交A/B相脉冲，通过计数计算相对角度，每圈输出Z相零位信号，结构简单、成本适中，是通用调速场景的主流；绝对式码盘每个角度对应唯一编码，通电即可读取绝对位置，无需回零，适配需要断电记忆的定位场景；混合式码盘结合二者优势，兼顾高速响应与位置记忆，是中高端伺服电驱的主流方案。

二、双材质产品矩阵，覆盖全层级电驱场景

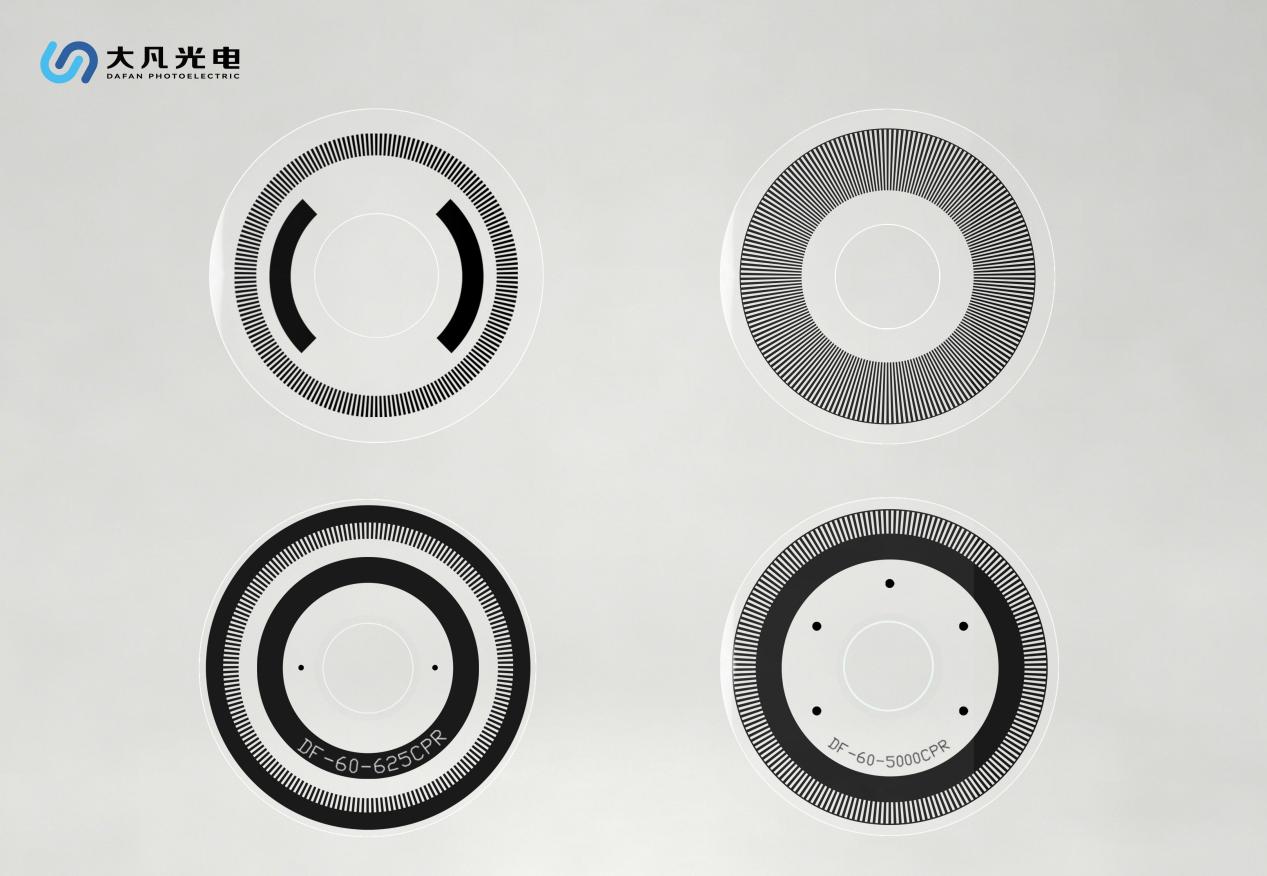

不同领域的电驱系统对精度、环境适应性、成本的要求差异显著，单一材质的码盘很难兼顾所有需求。大凡光电基于多年光刻工艺积累，形成了玻璃码盘与菲林码盘两条成熟产品线，分别对应高端精密级与量产通用级场景，实现性能与成本的最优平衡。

1、玻璃码盘：高端精密电驱的精度标杆

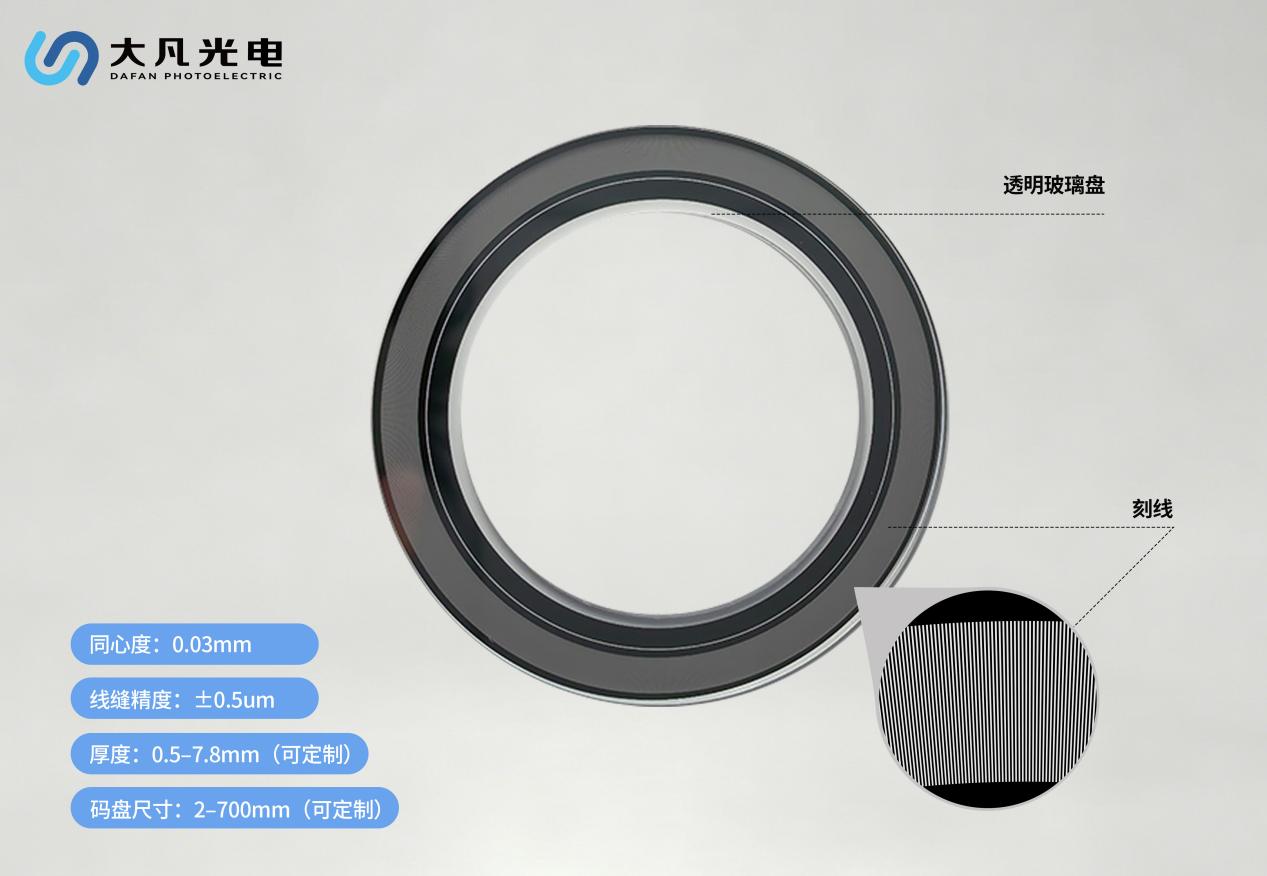

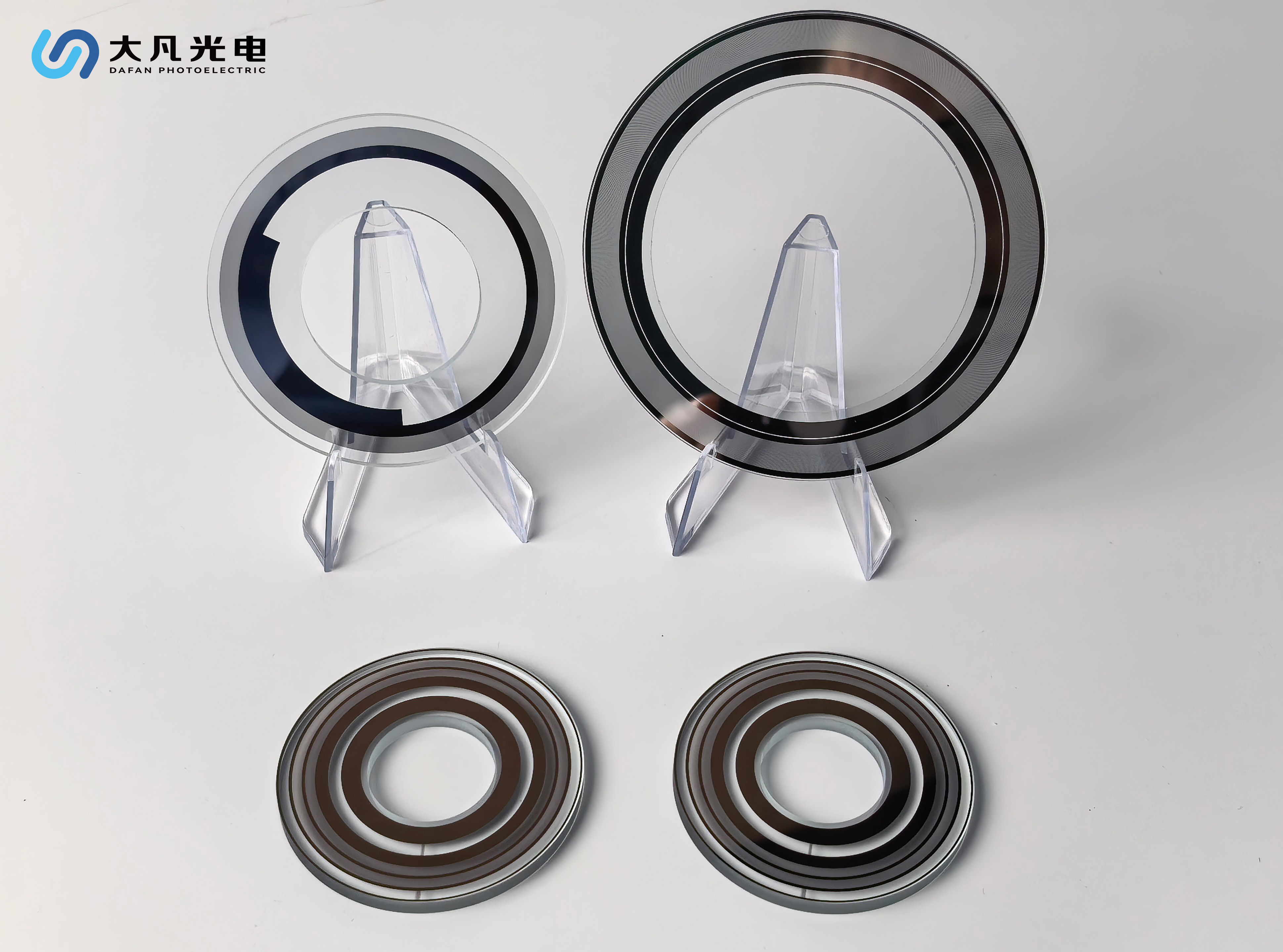

针对数控机床、半导体装备、高端伺服电机等对精度要求严苛的场景，玻璃码盘是当之无愧的首选方案。大凡光电玻璃码盘选用石英玻璃、苏打玻璃B270等光学级基材，通过光刻镀铬工艺制作精密刻线，线缝精度可达±0.5μm，同心度严格控制在0.03mm以内，解析度覆盖300CPR至5000CPR，厚度支持0.5~7.8mm定制，码盘尺寸范围覆盖2~700mm，支持增量式、绝对式、混合式全编码类型。

它的核心优势在于极致的精度与热稳定性：玻璃基材热膨胀系数极低，温度波动下尺寸形变量微乎其微，能够在宽温环境下保持精度一致；镀铬层图案对比度高、耐磨损，使用寿命可达数万小时，长期高速运行也不会出现精度衰减。对于需要亚微米级定位的精密电驱系统，玻璃码盘是保障控制精度的核心基准。

2、菲林码盘：量产型电驱的性价比之选

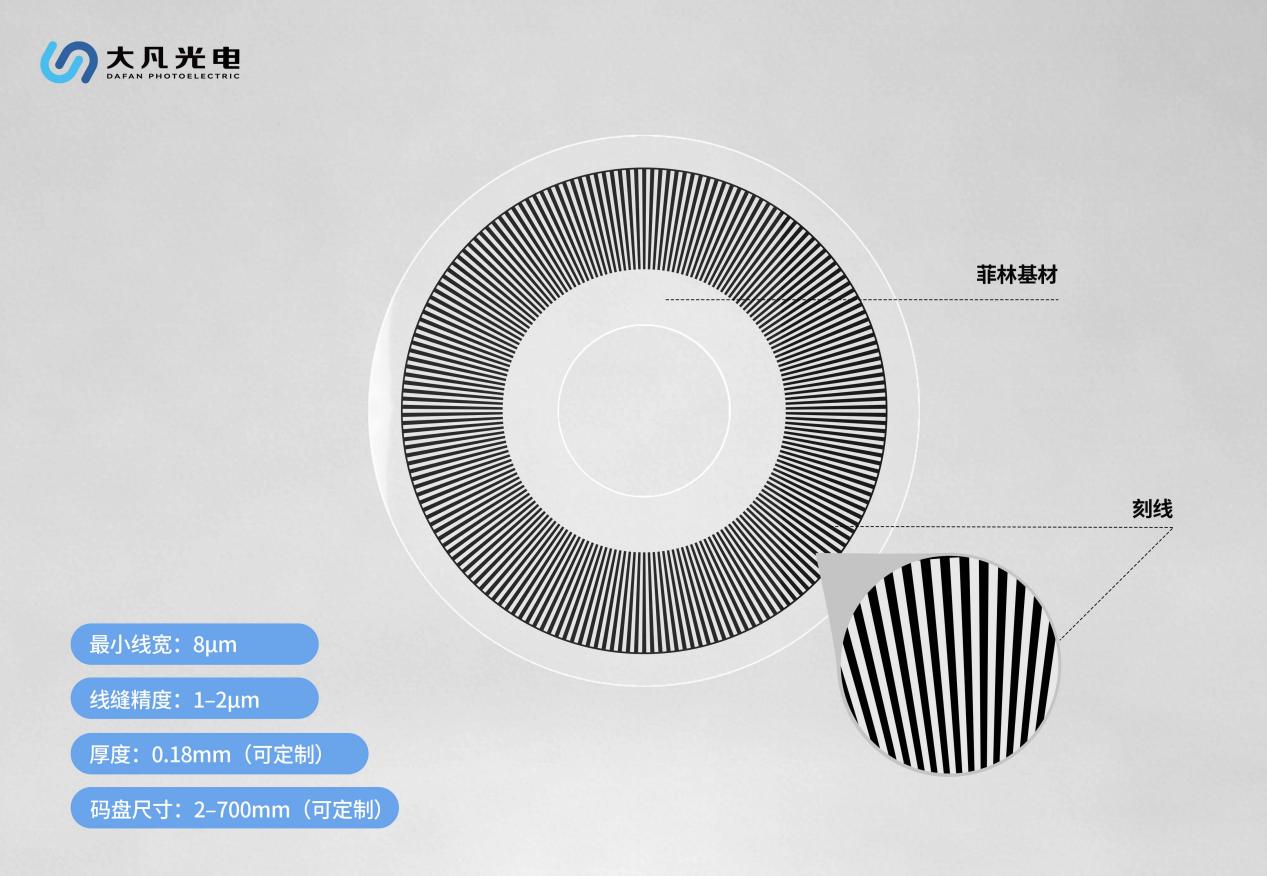

对于工业机器人关节、电动车驱动电机、AGV搬运设备等场景，除了精度要求，还需要兼顾抗振动、轻量化与量产成本，菲林码盘的适配性则更为突出。大凡光电菲林码盘采用Kodak、Agfa进口高精度菲林基材，通过高精度光绘工艺制作编码刻线，最小线宽可达8μm，线宽误差稳定控制在1~2μm，分辨率最高支持50800dpi，标准厚度仅0.18mm，码盘尺寸同样覆盖2~700mm全范围。

相比玻璃材质，菲林码盘的优势十分鲜明：一是轻量化低惯量，不会给电机转轴增加额外负载，能提升电驱的响应速度，尤其适合机器人关节这类对重量敏感的场景；二是抗冲击抗振动，菲林材质具备天然柔韧性，在颠簸、高频振动的工况下不易碎裂，可靠性更优；三是量产性价比高，加工周期短、成本可控，非常适配规模化量产的电驱产品。

三、三大核心指标，决定电驱控制的最终表现

很多人觉得码盘“能用就行”，但实际上，线缝精度、同心度、热稳定性这几项核心指标，会直接传导到电驱系统的运行表现上，最终影响设备的精度、平顺性与使用寿命。

1、线缝精度：转速平稳性的底层基石

电驱低速顿挫、运行噪音大，很多时候根源就在码盘的线缝精度上。如果刻线间距不均、边缘毛糙，控制器收到的脉冲间隔就会忽快忽慢，误判电机实时转速，进而频繁修正输出电流，最终表现为动力输出一冲一顿，运行噪音明显。大凡光电玻璃码盘±0.5μm、菲林码盘1~2μm的线缝精度，能够保证整圈刻线均匀一致，输出的脉冲信号连续平滑，控制器测算转速无波动，无论是起步蠕行还是高速巡航，电流输出都能保持线性平顺，从源头减少顿挫与噪音，提升电驱系统的运行质感。

2、同心度：消除周期性波动的关键

同心度是码盘中心与电机转轴的同轴度误差，也是容易被忽视的一项指标。同心度偏差过大时，电机每旋转一圈，码盘就会产生一次偏心误差，脉冲周期出现规律性的快慢波动，体现在运行中就是低速时的规律性抖动，长期运行还会加剧轴承磨损。大凡光电全系列码盘均将同心度控制在0.03mm以内，有效抑制周期性的角度误差，让电驱输出扭矩更平稳，既提升了运行静谧性，也延长了传动机构的使用寿命。

3、热稳定性：全工况精度的重要保障

工业现场、车载场景难免存在温度波动，如果码盘基材热膨胀系数高，温度变化就会产生尺寸形变，导致角度测算出现偏差，影响控制精度。玻璃码盘在这一点上优势尤为显著，尤其是石英玻璃基材，热膨胀系数极低，宽温范围内尺寸变化几乎可以忽略，能够保障高低温环境下的精度一致性；菲林码盘则更适配常温可控的工业场景，凭借抗振动、轻量化的特性，在多数量产电驱场景中实现性能与成本的平衡。

四、电驱场景码盘选型指南与误区提示

码盘选型没有绝对的“越高配越好”，匹配场景需求才能兼顾性能与成本。

1、不同电驱场景可参考以下选型思路

精密加工/半导体设备电驱：优先选用大凡光电石英玻璃码盘，极致的线缝精度与热稳定性，能够支撑亚微米级的定位控制需求，适配高精度伺服主轴、精密位移台等高端装备。

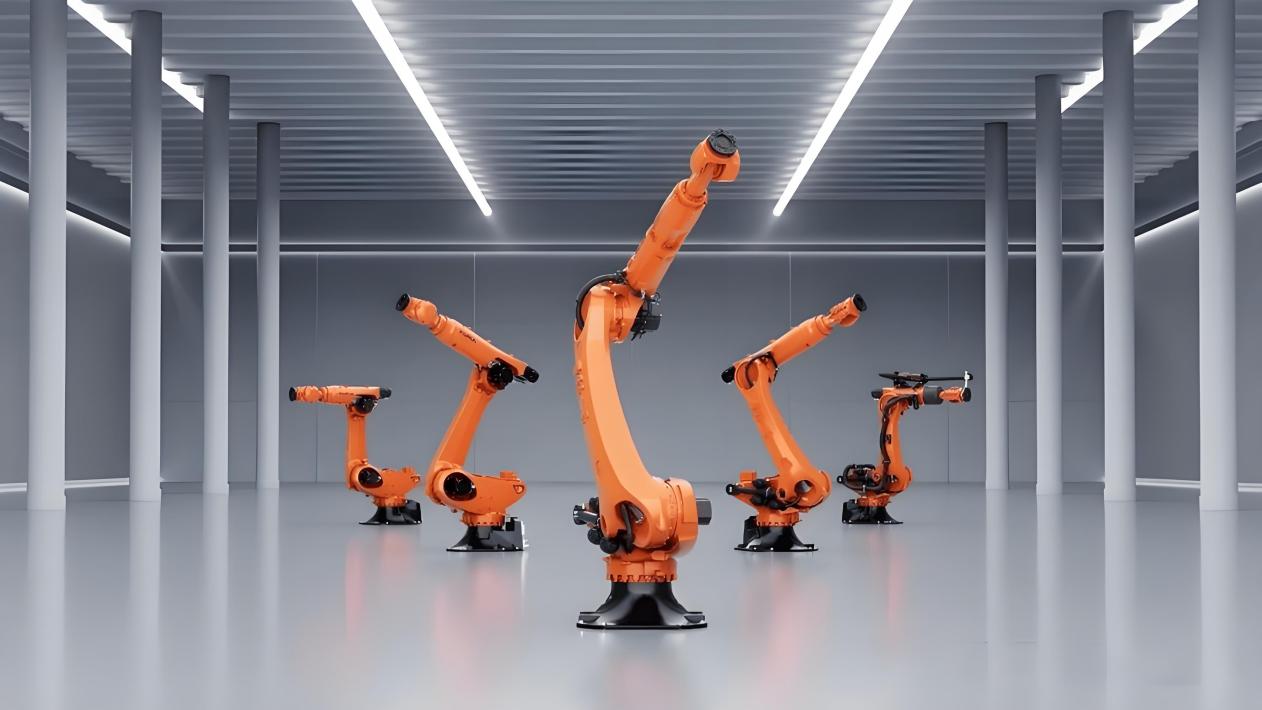

工业机器人/通用伺服电驱：菲林码盘是更具性价比的选择，1~2μm的线宽精度完全满足工业机器人±0.02mm的重复定位要求，同时轻量化设计减轻关节负载，抗振动特性适配机器人频繁启停换向的工况。

车载/AGV移动电驱：优先菲林码盘，抗冲击、耐颠簸的特性能很好地适配移动设备的复杂工况；高性能特种车辆可搭配玻璃码盘，进一步提升控制精度上限。

2、选型过程中也有几个常见误区需要避开

不要盲目堆砌高分辨率，分辨率需与电机极数、控制器算力匹配，过高的分辨率会增加运算负担，反而影响控制响应；

高温、高精度计量场景禁用普通菲林码盘，热形变会导致严重的精度漂移，应选用玻璃材质产品；

转速超过10000rpm的高速场景优先选玻璃码盘，菲林码盘高速下易出现离心形变，影响信号稳定性；

安装时严格控制同轴度，机械安装带来的偏心误差，会直接抵消码盘本身的精度优势。
