在刚性PCB量产全流程中，光绘菲林是衔接电路设计文件与覆铜板实物的关键中间载体，Gerber图纸的全部线路、焊盘、阻焊、丝印图形，都依靠菲林通过紫外曝光精准复刻至基板干膜。不少工厂会出现线路宽窄不均、层间对位偏移、批量良率波动等问题，溯源后大多是菲林基材、分辨率规格选型不匹配所致。

大凡光电标准化PCB线路板菲林依托Kodak、Agfa进口光学基材，覆盖全分辨率档位与定制尺寸，适配单/双/多层刚性板各类生产工况，下面结合制程需求完整拆解选型与应用要点。

一、PCB线路板菲林基础原理与完整图层构成

1、核心工作逻辑

工程师通过Altium Designer、Eagle等EDA软件输出标准Gerber菲林文件，经高精度光绘设备成像在光学菲林基材表面；生产阶段将菲林紧贴覆铜板干膜进行UV曝光，透光区域使干膜感光硬化，遮光区域保留待蚀刻铜层，后续经显影、蚀刻、褪膜工序，即可完成单一层导电线路成型。整套流程中，菲林的光学密度、线宽误差直接决定线路成型精度。

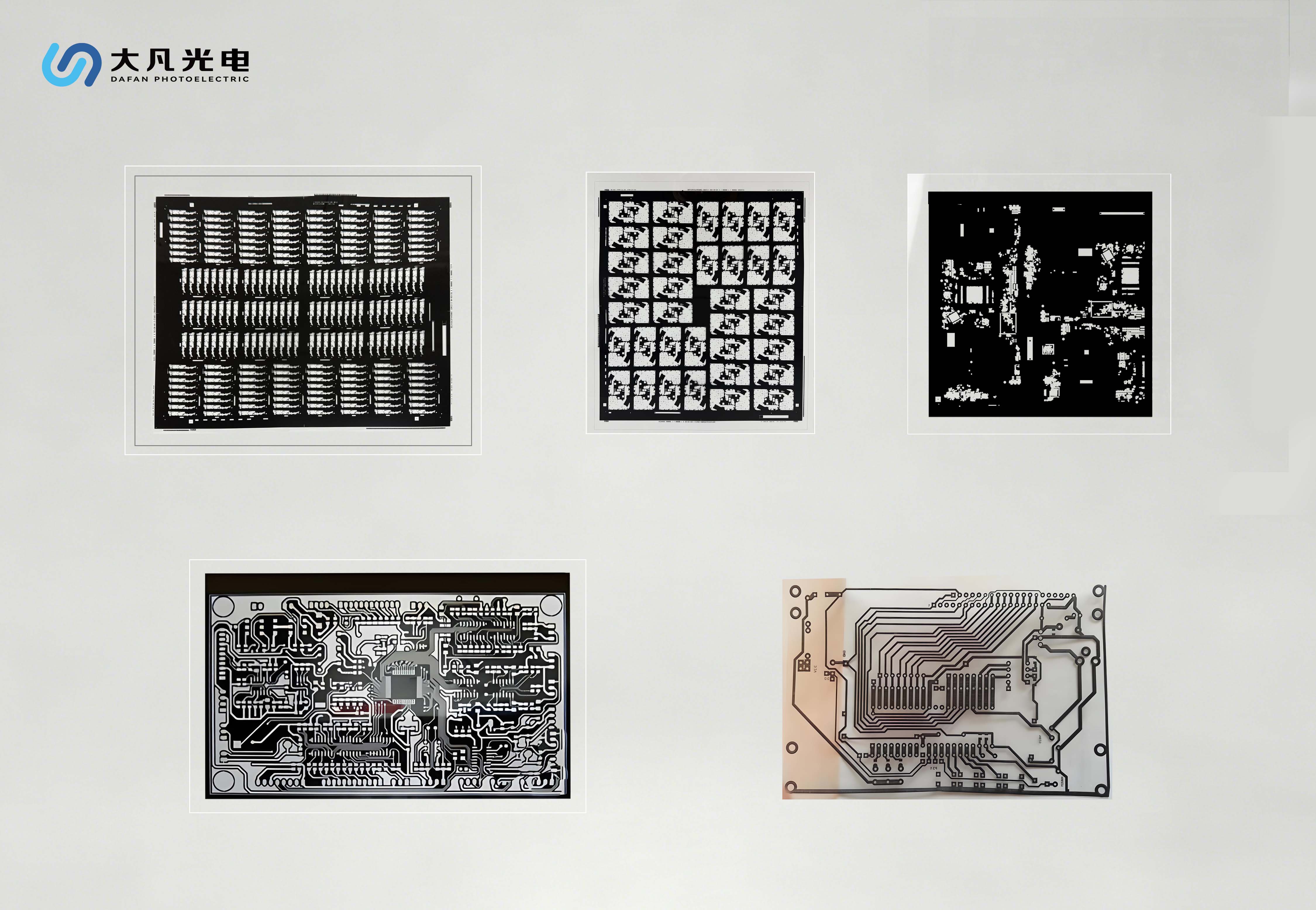

2、一套完整PCB菲林包含五大图层

大凡光电可按需制作全套分层菲林，覆盖PCB全制程曝光需求：

铜层菲林：核心导电线路、焊盘图形，决定电气连通精度；

阻焊层菲林：划定焊接区域，隔绝铜层氧化短路；

丝印层菲林：元器件标号、LOGO、标识字符印刷；

钻孔定位菲林：通孔、盲孔基准定位图形；

电气测试菲林：通断检测辅助基准图案。

3、大凡光电PCB线路板产品参数（支持定制）

二、大凡光电PCB菲林品类划分，匹配不同PCB制程

结合线路密度、产线环境，大凡光电PCB线路板菲林分为四类标准化方案，按需选用避免性能过剩或精度不足。

1、8000dpi基础款菲林

适配≥50μm常规粗线路PCB、家电控制板、电源板、丝印/阻焊辅助层。优势：性价比高、交付周期短，OD值均匀稳定，满足大批量常规刚性板量产，非精密图层首选。

2、16000~25400dpi中高精度菲林

适配20~50μm中端线路，消费电子主板、双层/四层工控PCB。线宽误差≤1.5μm，图形边缘锐利，多层板层间重合度优异，是市面通用精密PCB主流选型。

3、50800dpi超高精度菲林

适配8~20μm微细线路、HDI盲埋孔板、精密仪器主控板。最高支持8μm极限线宽，图形重合精度±2μm，侧蚀量可控，大幅提升高密度线路良率。

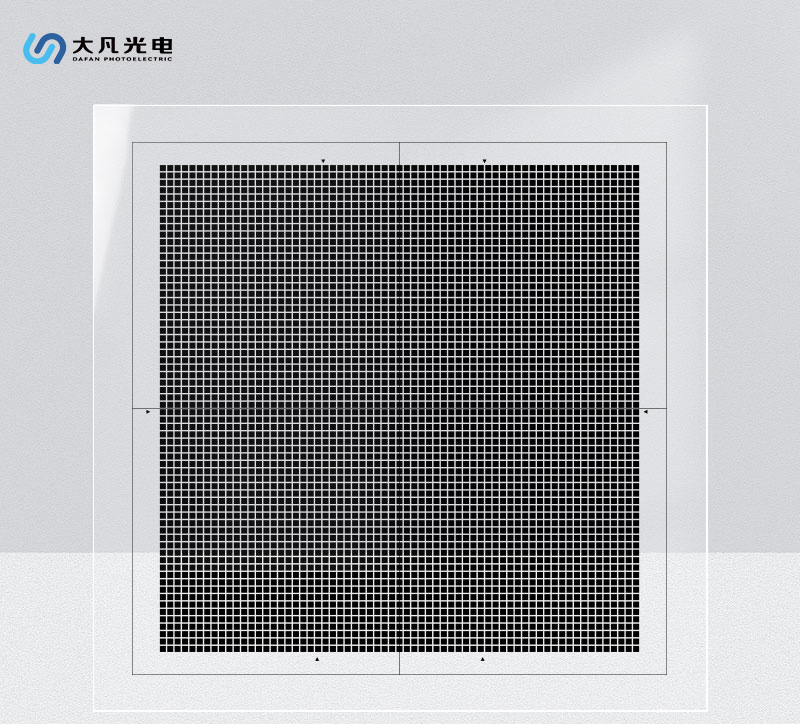

4、大尺寸一体光绘菲林

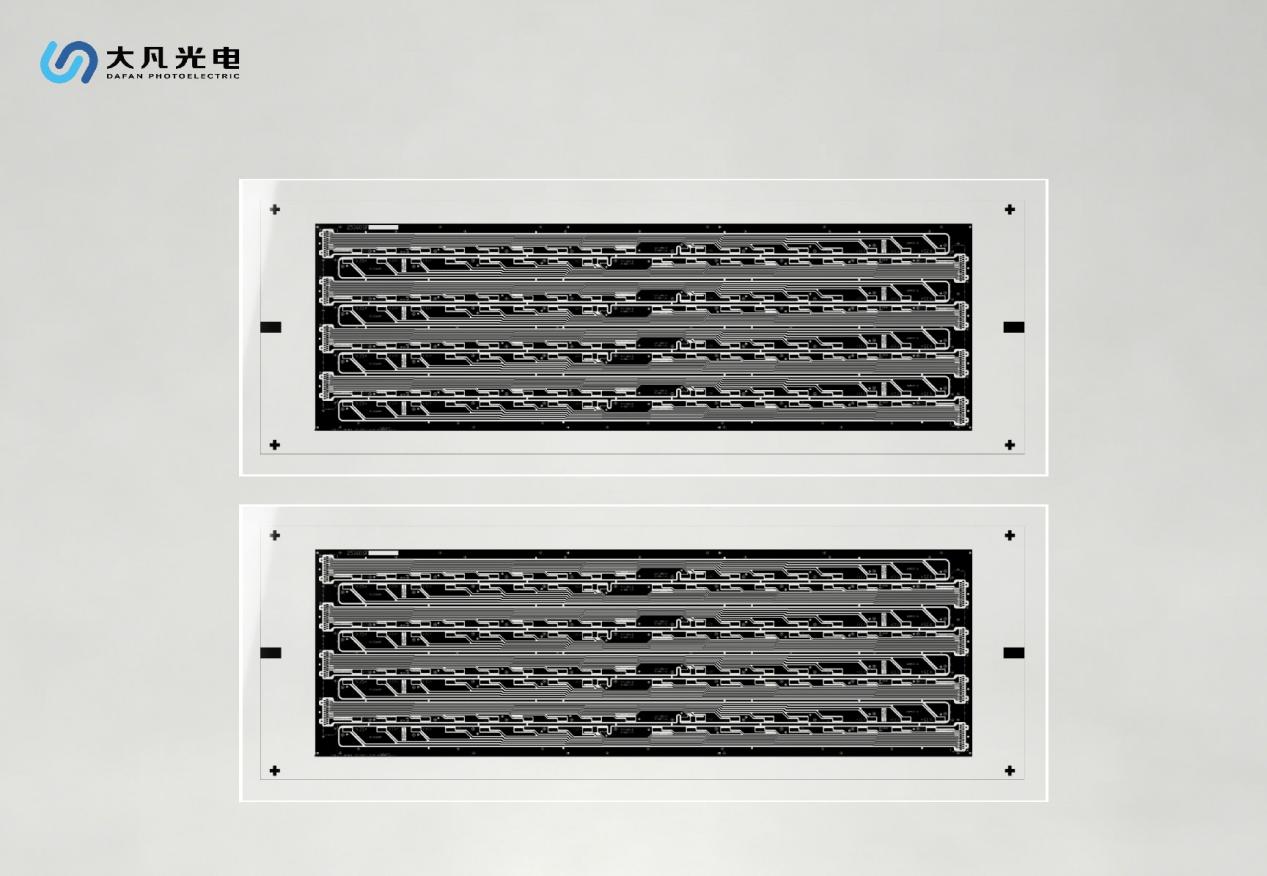

最大单张无拼接尺寸1680×3500mm，适配大幅面工控基板、光伏背板、大型显示面板，规避多片菲林拼接带来的累积对位误差。

补充：正片/负片（反向菲林）区分选型

正片菲林：黑色区域为保留线路，适配常规蚀刻工艺，绝大多数PCB产线通用；

负片菲林（反向菲林）：白色区域保留导电线路，适配图形电镀工艺，高阶HDI板专用，大凡光电可同步定制两种图形模式。

三、PCB菲林与FPC玻璃菲林核心适用边界区分

很多厂商容易混淆两款制版介质，二者适用制程完全不同，以下是两者的边界区分：

大凡光电PCB线路板菲林（PET薄膜基材）基材轻薄可卷曲，成本优势突出，温湿度形变在刚性PCB制程容错范围内；仅适用于普通单/双/多层刚性电路板，阻焊、丝印等非精密图层优先选用，不建议长期用于高温高湿FPC产线。

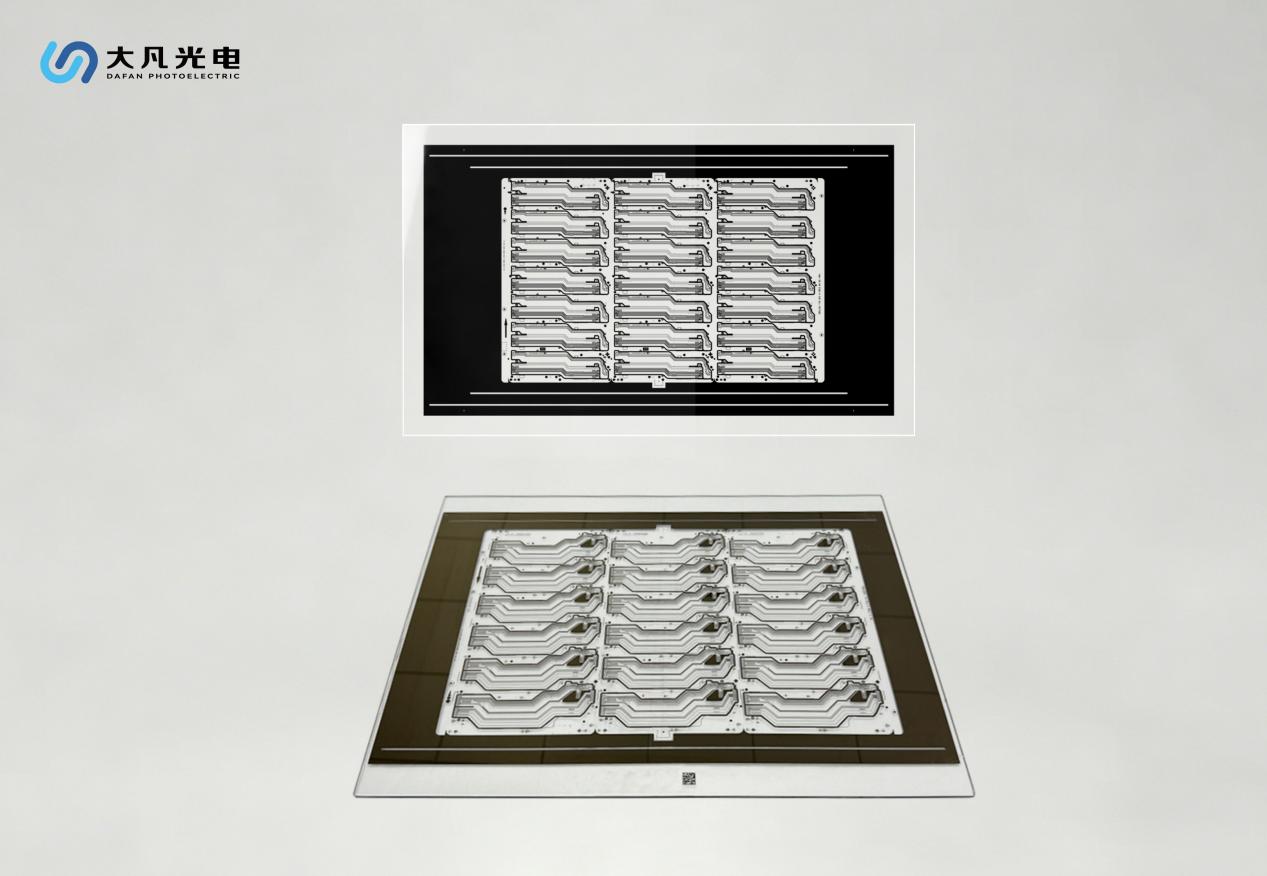

大凡光电FPC玻璃菲林（光学玻璃基材）低热膨胀系数，尺寸稳定性远超薄膜菲林，专门针对PI柔性基板、折叠屏铰链FPC、多层刚挠结合板；用于微细柔性线路，高温曝光、多层对位场景，成本高于薄膜菲林，刚性板常规生产无需投入。

四、分场景标准化选型方案

家电、电源、普通双层PCB量产选用8000dpi标准PCB菲林，丝印、阻焊层统一配套同规格，控成本同时满足量产良率。

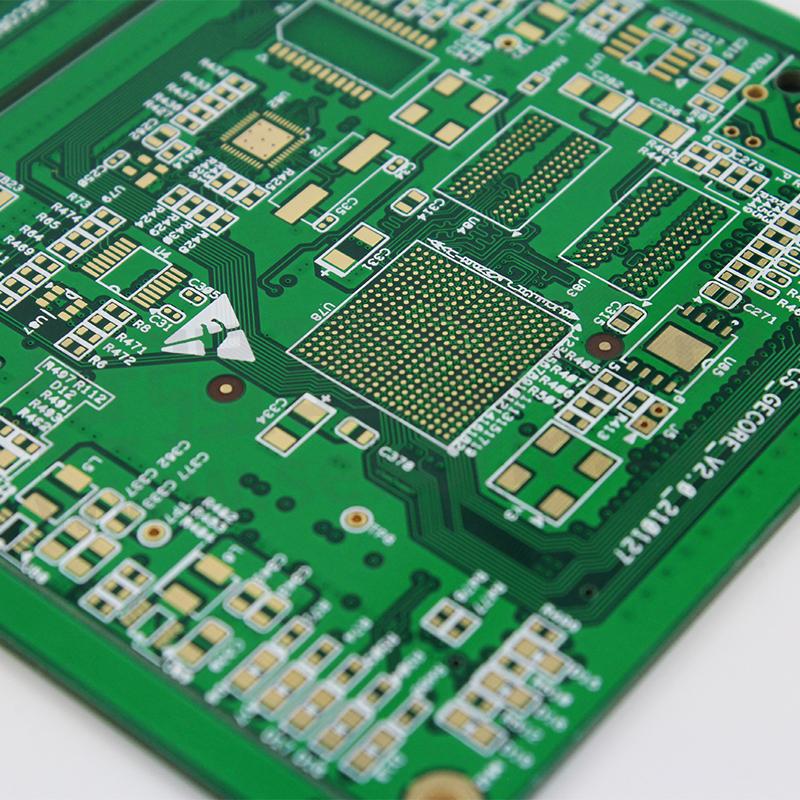

手机、笔记本中端四层主板（20~40μm线路）选用25400dpi高精度PCB菲林，保障焊盘、细线路边缘完整，减少断线缺陷。

HDI高阶盲埋孔、精密仪器主控板（8~20μm微线）选用50800dpi超高精度负片菲林，搭配图形电镀工艺，控制侧蚀与层偏。

大幅面工控基板、光伏导电背板选用大尺寸一体光绘菲林，无需分段拼接，消除拼接带来的尺寸偏差。

短期打样、实验室验证标准0.18mm厚8000dpi菲林，打样成本低，快速完成工艺验证。

五、菲林使用、存储与维护规范

曝光操作：菲林打印面必须完全贴合干膜，中间不可留存空气间隙，否则会造成线路虚化、线宽漂移；依据菲林OD值匹配曝光机能量。

存储环境：恒温15~25℃、相对湿度40%~60%避光存放，垂直悬挂，禁止重压折叠，避免薄膜拉伸变形。

清洁保养：表面浮尘使用洗耳氮气吹扫，污渍用无水乙醇浸润无尘布单向轻擦，严禁硬质刮板、纸巾摩擦遮光图案。

更换周期：常规批量产线每500次曝光更换新菲林，出现划痕、遮光层脱落、尺寸漂移时立即停用。

结语

PCB线路板菲林作为刚性电路板图形转移的基础光学介质，分辨率、基材、幅面的选型直接影响线路良率与长期生产稳定性。大凡光电依托进口光学基材与全档位光绘工艺，提供从基础款到超高精度、大尺寸一体成型全系列PCB线路板菲林，同时支持正/负片、多层分图层按需定制，可匹配消费电子、工控、光伏全品类刚性电路板生产需求，兼顾精度与量产成本平衡。
