在PCB制造的图形蚀刻环节，蚀刻菲林就像一把精准的“光学模板”，决定了最终线路的成型精度、线宽一致性与产品良率上限。不少产线遇到的侧蚀超标、线路偏移、层间对位偏差等问题，看似是制程参数波动，实则往往和菲林选型不匹配直接相关。

一、蚀刻菲林的核心定位与工作逻辑

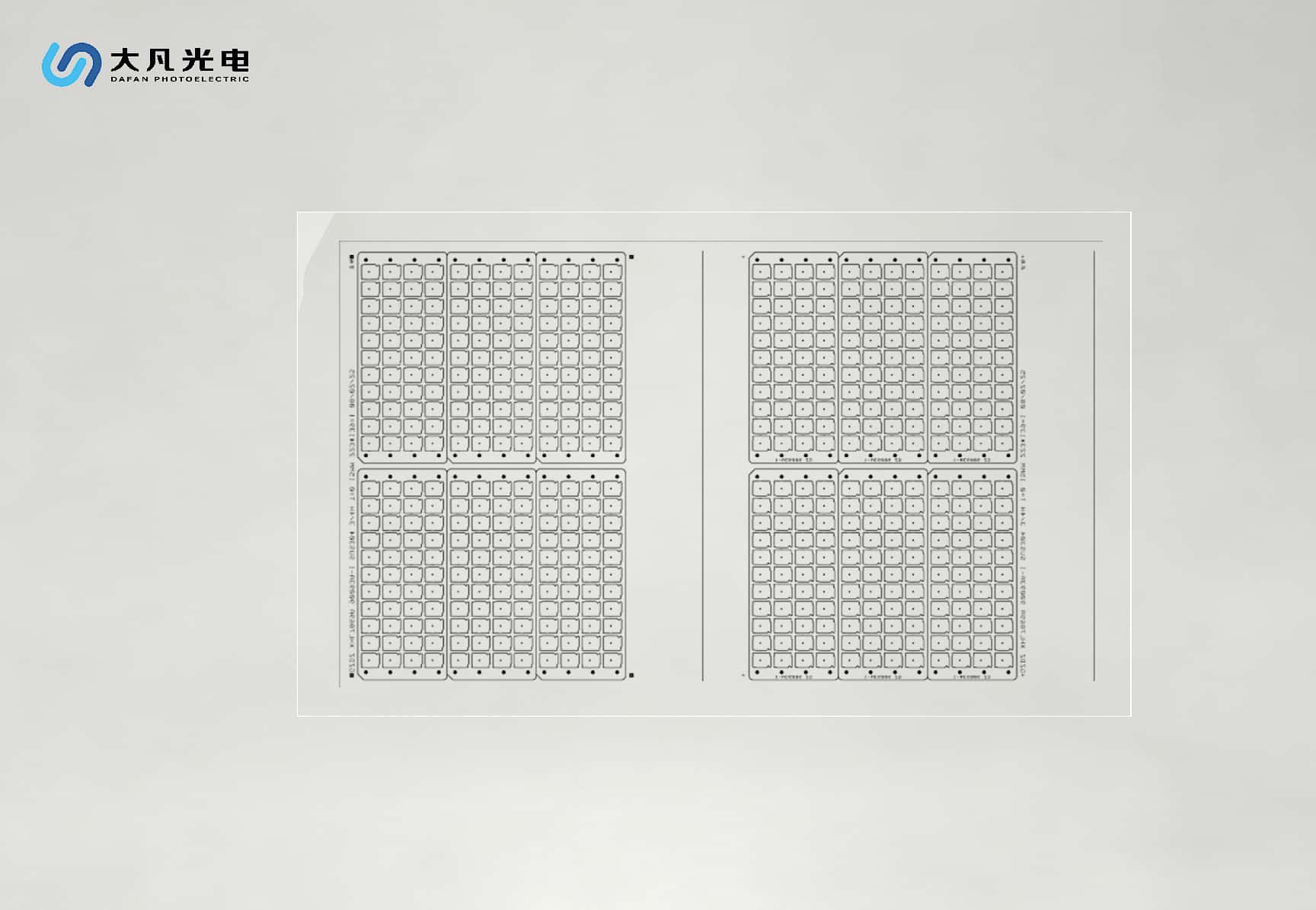

蚀刻菲林是PCB蚀刻工艺的专用光学掩膜，本质是将电路设计图形精准复刻在透明薄膜基材上，通过紫外曝光将图案转移至PCB基板的光敏涂层，再经化学蚀刻去除冗余铜层，最终形成规整的导电线路与焊盘结构，是连接数字设计与实物电路板的关键中间载体。

1、整套工作流程分为四个核心环节：

设计输出与菲林制作：工程师通过EDA软件完成电路设计，导出标准Gerber文件，经高精度光绘设备将线路、焊盘、孔位等图形成像在菲林基材上，形成具备高遮光对比度的图案模板。

曝光图形转印：将蚀刻菲林紧密贴合涂覆有感光干膜的PCB基板，紫外光透过菲林的透光区域照射干膜，使受光区域发生聚合反应形成耐蚀刻保护层，未曝光区域则保留可溶解特性。

化学蚀刻成型：曝光后的基板进入蚀刻工序，蚀刻液溶解未被干膜保护的铜层，被菲林遮光保护的区域则保留下来，形成与设计一致的导电线路。

褪膜与后处理：去除剩余的感光干膜，经清洗、质检后完成单一层线路制作；多层板则重复该流程，配合对位系统完成层间叠构。

相较于直接成像等方案，蚀刻菲林凭借成熟的工艺适配性、可控的量产成本，仍是当前绝大多数PCB产线的主流图形转移方案。

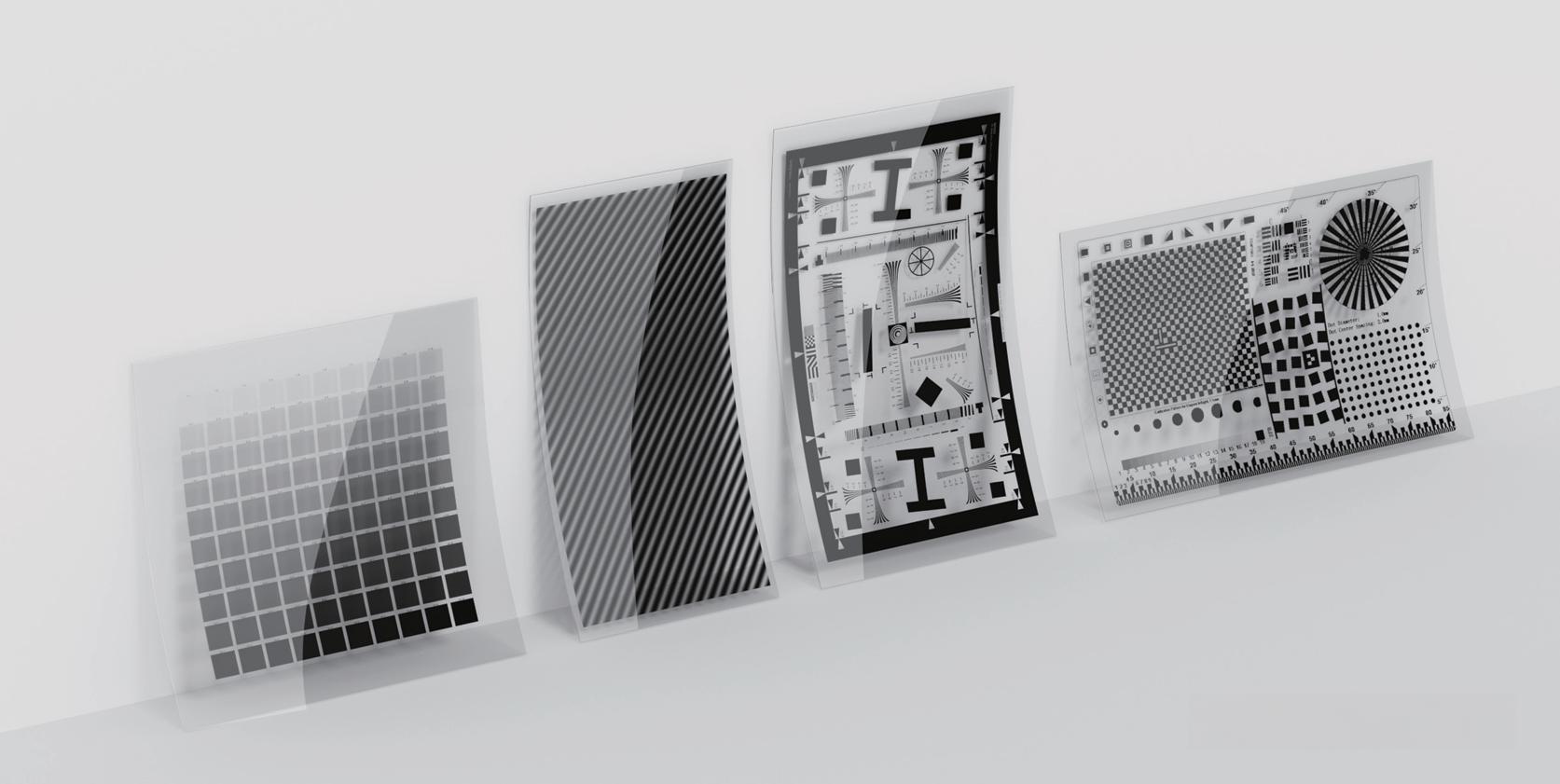

2、蚀刻菲林核心标准化参数（可定制）

以下为大凡光电蚀刻菲林产品参数表格，具体对比如下表所示：

三、四大核心特性，支撑蚀刻制程良率稳定

蚀刻菲林的性能表现，会直接传导到蚀刻工序的良率与一致性上。大凡光电蚀刻菲林围绕精度、对位、耐蚀性、成像效果四个核心维度做了专项优化，能够适配不同复杂度的 PCB 蚀刻需求。

1、微米级图形精度，保障线路成型一致性

大凡光电蚀刻菲林最小线宽可达8μm，全线宽误差稳定控制在±1~2μm区间，图案边缘锐利无锯齿，能够精准还原设计图纸的线路与焊盘形态。在细线路生产中，精准的线宽控制可有效降低蚀刻侧蚀带来的线路偏细、阻抗不达标问题，提升批量生产的良率稳定性。

2、高重合精度，适配多层板对位需求

针对多层PCB生产，大凡光电蚀刻菲林图形重合精度可达±2~5μm，各层线路、孔位的相对位置偏差可控。在叠层压合与通孔电镀工序中，稳定的层间对位精度能够有效避免偏孔、内层线路偏移等缺陷，大幅降低多层板的报废率，尤其适配4层及以上中高密度电路板的蚀刻需求。

3、耐化学腐蚀，适配蚀刻制程环境

蚀刻菲林需在显影、蚀刻等化学环境下保持图形完整，大凡光电选用的进口基材具备优异的耐化学腐蚀性能，能够承受常规酸碱蚀刻液、显影液的短暂接触，图案不会出现晕染、脱落、变形等问题，保障蚀刻过程中图形边界的完整性。

4、PE哑膜表面处理，优化曝光成像效果

产品标配PE哑膜表面处理，可有效减少曝光过程中的光线反射与漫射，避免线路边缘虚化、光晕扩散等问题，提升干膜曝光的清晰度与边缘规整度，降低蚀刻后线路毛糙、线宽不均的概率，尤其适配高精度细线路的曝光制程。

四、主流品类划分与场景化选型

不同层数、不同精度等级的 PCB 产品，对蚀刻菲林的要求差异显著。结合结构层级、图形极性与精度档位，大凡光学蚀刻菲林形成了多维度的产品矩阵，可按需匹配对应制程场景。

1、按结构层级划分

单面蚀刻菲林：仅包含单层电路图案，适配单面板、简单双面板的基础蚀刻需求，成本低、交付快，适合家电控制板、电源板等简单产品。

双面蚀刻菲林：包含正反两层线路图形，对位精度要求更高，适配常规双面板生产，是消费电子、工控设备主板的主流选型。

多层蚀刻菲林：每一层线路对应独立菲林，对重合精度要求严苛，适配4层及以上多层板、HDI板的分层蚀刻工序。

2、按图形极性划分

负片菲林：黑色遮光区域对应最终保留的线路，透明区域对应蚀刻去除部分，是当前PCB产线最常用的类型，适配绝大多数常规蚀刻工艺。

正片菲林：与负片逻辑相反，黑色区域对应需蚀刻去除的部分，透明区域保留线路，适配图形电镀等特殊制程，可根据产线工艺定制。

3、按精度档位划分

8000dpi标准款：适配线宽≥50μm的常规线路板、丝印阻焊辅助层，性价比最高，适合大批量普通PCB生产。

16000~25400dpi中高精度款：适配20~50μm中精密线路，如消费电子主板、普通工控四层板，兼顾精度与成本。

50800dpi超高精度款：适配8~20μm微细线路、高阶HDI盲埋孔板，满足高密度、高可靠性产品的蚀刻需求。

五、工程化使用与运维规范

曝光操作要点：菲林药膜面必须紧密贴合干膜表面，避免留存空气间隙，否则会导致线路边缘虚化、线宽偏差；曝光能量需根据菲林OD值与干膜型号匹配调整，能量过高易造成线路侧蚀偏大，能量不足则易出现线路脱落。

制程适配注意：蚀刻菲林为图形转移专用掩膜，不可直接接触高浓度强腐蚀液体长时间浸泡；若制程中存在溅液，需及时用无尘布清洁表面，避免腐蚀遮光层影响图案精度。多层板生产建议采用同批次菲林完成全层制作，保障层间重合精度的一致性。

存储与维护：需存放于15~25℃、相对湿度40%~60%的避光干燥环境，垂直悬挂存放，禁止重物堆叠与弯折，防止基材拉伸变形。表面浮尘可用洁净氮气吹扫，污渍用无水乙醇浸润无尘布单向轻擦，禁用硬质工具刮擦图案区域。常规量产场景下，建议每500次曝光后更换菲林，出现划痕、遮光层脱落、尺寸漂移时立即停用。

结语

蚀刻菲林的精度与稳定性，是PCB蚀刻工序品质的第一道防线。从简单单面板到高密度多层板，不同产品的制程需求，对应着不同精度、不同配置的菲林选型。选对适配的蚀刻菲林，不仅能提升线路良率、降低返工成本，还能有效稳定批量生产的品质一致性。

大凡光电蚀刻菲林覆盖全分辨率档位与标准幅面，支持正/负片、特殊尺寸、定制表面处理等多元化需求，可根据产线工艺、产品精度要求提供针对性选型方案，为PCB制造企业的图形蚀刻工序提供可靠的光学基准支撑。
