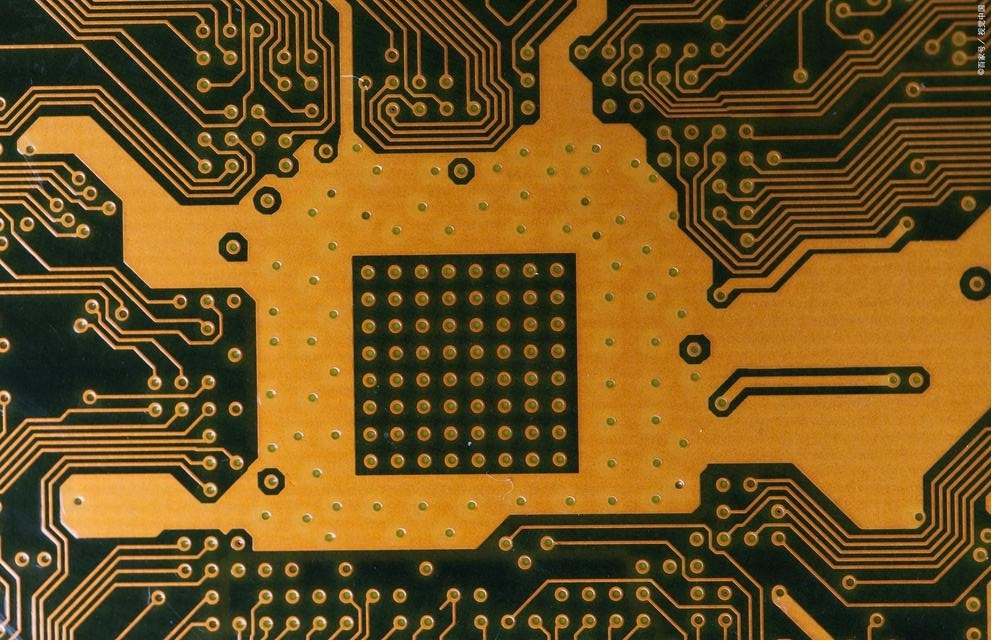

提起5G基站，大家大多会关注天线、射频芯片这些核心部件，却很少留意到默默托举射频信号传输的陶瓷基板。氮化铝、氧化铝陶瓷基板是5G功率器件、射频模块的关键载体，基板上面细密的导电走线、电极焊盘，很多并不是蚀刻加工而来，而是依靠高精密丝网印刷批量成型。

不少工程师在调试生产时会碰到线路毛边、线宽波动、层间对位跑偏等各类良率问题，反复调试油墨、印刷设备却收效甚微，问题根源往往出在曝光制版使用的光绘菲林与网版本体上。

一、为什么5G陶瓷基板偏爱丝网印刷工艺

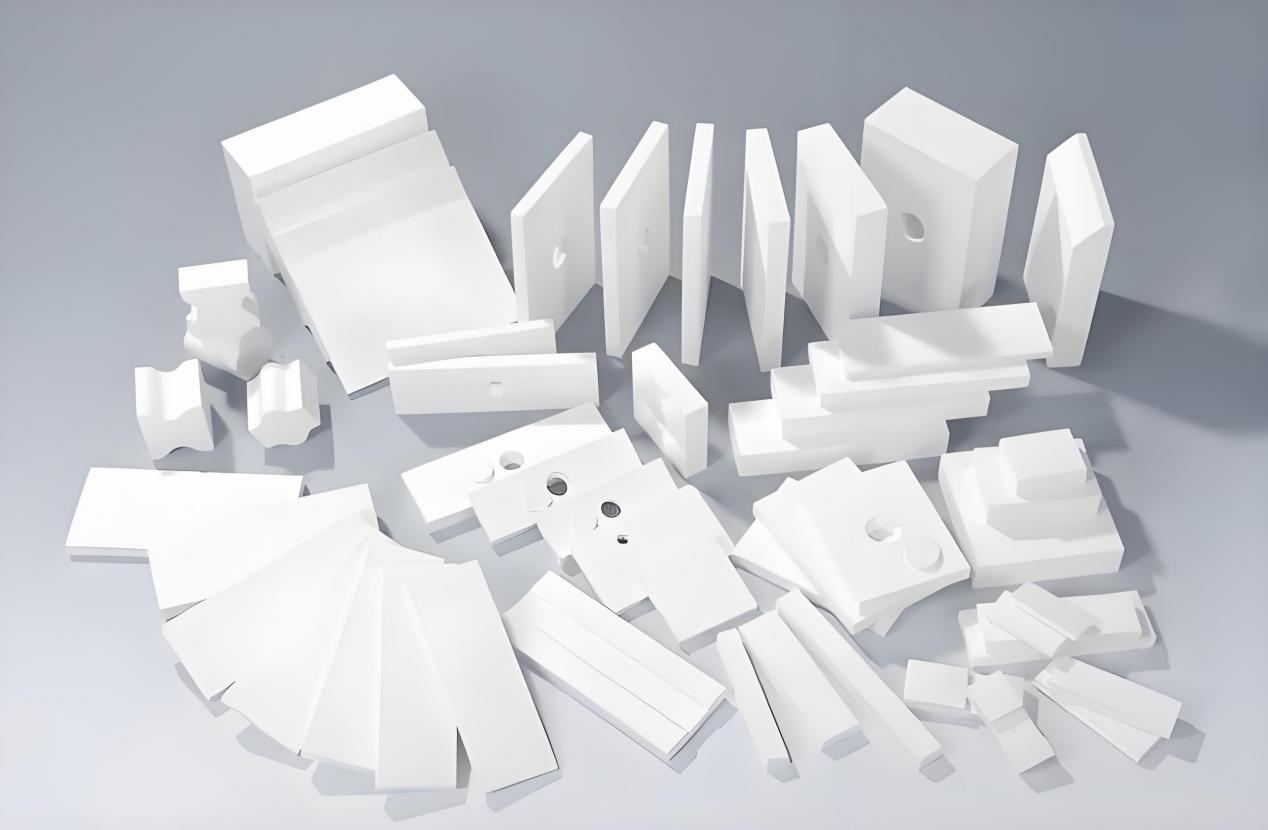

5G通信向着更高频段演进，射频基板对导热能力、高频低损耗的要求水涨船高。氧化铝、氮化铝陶瓷基板导热性能优异，介电损耗低，非常适合功率放大器、滤波器这类5G基站核心器件。

陶瓷基材质地硬脆，采用光刻蚀刻加工的工艺成本偏高，并不适合大批量生产。丝网印刷则可以一次性把整套线路、电极图形转移到陶瓷生坯或者陶瓷成品表面，后续经过高温烧结固化导电浆料，就能形成性能稳定的金属导电线路。整套工艺工序精简，量产效率高，成本可控，自然成为5G陶瓷基板制造的主流选择。

但这套工艺的门槛并不低。5G射频走线线宽线距往往压缩至2080μm，部分高频器件线条甚至做到10μm级别。线路的细微宽窄变化，都会直接改变阻抗参数，影响射频信号传输质量。印刷出来的线路边缘一旦出现锯齿、断线、线宽不一致，就会造成器件性能不达标，严重时直接整批报废。想要印刷出合格的精细线路，高精密网版是绕不开的核心条件。

二、高精密网版：丝网印刷的精度“模板”

丝网印刷并不是简单的“刷油墨”，整套图形转移链条分为两个关键环节。首先需要大凡光电高精密网版菲林作为曝光底片，通过UV曝光，把菲林上的电路图形复刻到涂有感光胶的丝网上面；经过显影之后，丝网对应线路位置形成通透开孔，就得到可以上机印刷的大凡光电高精密网版。印刷时导电浆料透过网版的开孔，转移到陶瓷基板表面，烧结之后便形成导电线路。

菲林底片的图形精度，决定了网版开孔的上限；而网版本身的网纱材质、感光胶均匀度、绷网张力，又进一步决定实际上机印刷的最终效果，二者缺一不可。

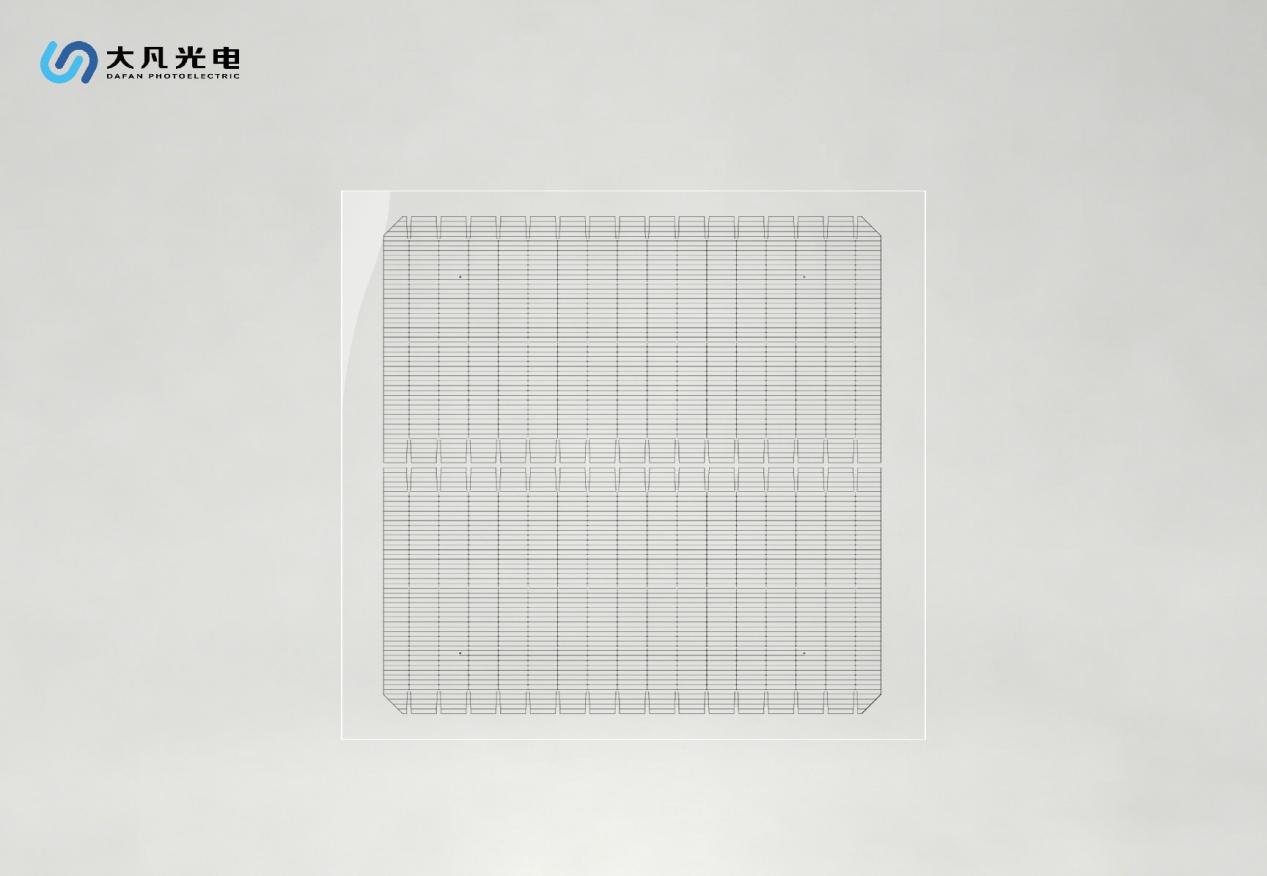

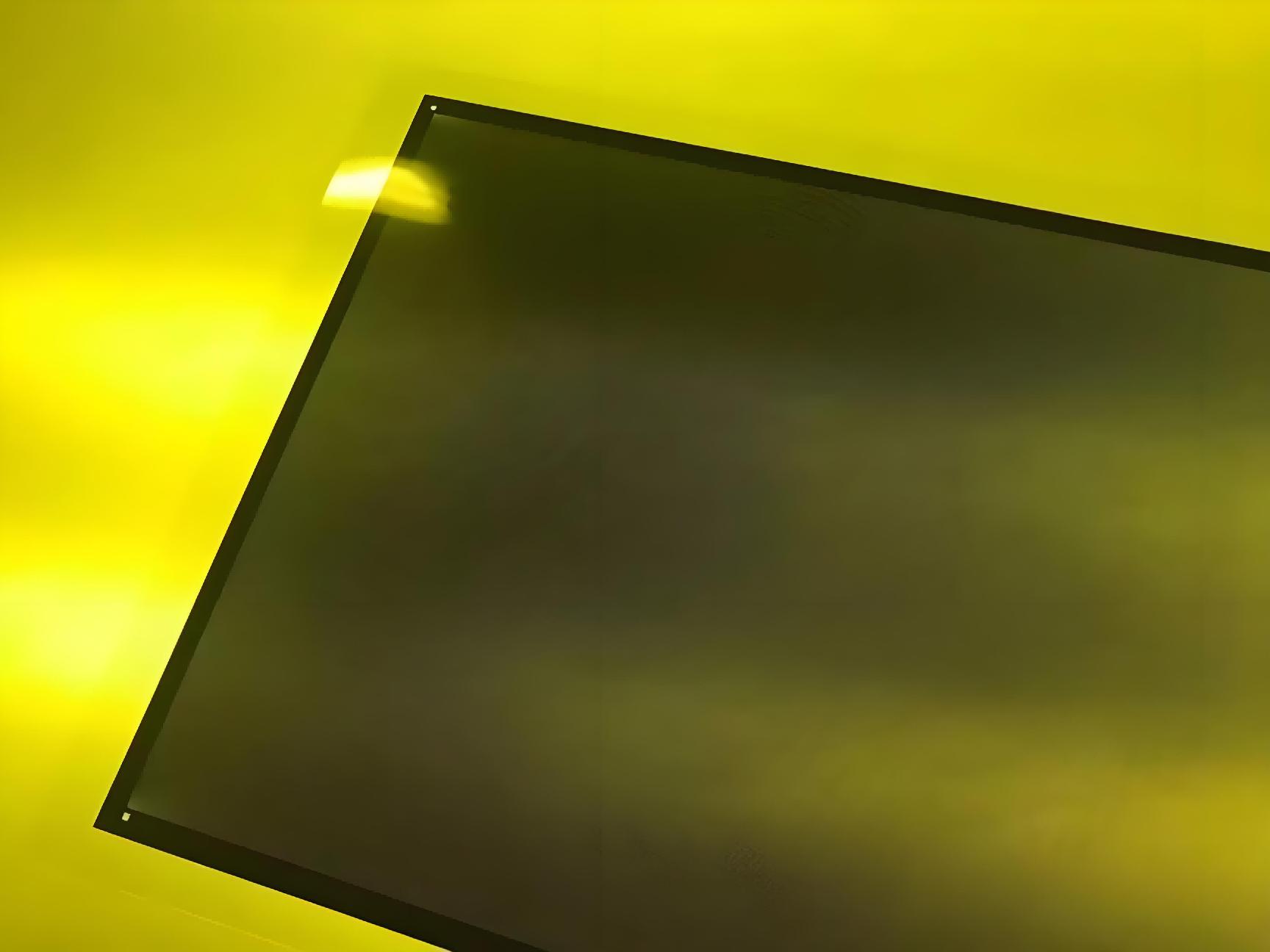

大凡光电高精密网版菲林采用Kodak/Agfa PET感光胶片基材，支持8000dpi50800dpi多档位分辨率，最小加工线宽8μm，线宽误差稳定控制在±1~2μm，最大输出幅面可达1680×3500mm。图案边缘锐利，OD遮光密度充足，曝光过程不会发生漏光晕染，能够把设计图纸上的精细射频走线完整还原到网版上，从源头规避图形失真。

依托高精度菲林制版得到的大凡光电高精密网版，可以选用不锈钢丝网或者高强度聚酯网材。不锈钢丝网张力高、形变小、耐印寿命长，更适配5G陶瓷基板的长周期量产；聚酯网材则具备不错的性价比，适合打样以及常规精度产品。网版整体绷网张力均匀，感光胶厚度可控，既可以保障细线路过墨顺畅不易堵网断线，又可以满足大面积电极、填孔区域的油墨填充需求，兼顾复杂基板上多种图形的印刷要求。

三、5G陶瓷基板印刷里的常见痛点与选型思路

实际生产中，很多良率问题都和网版及制版菲林选型不当相关，几个典型场景可以作为选型参考。

面向高频细走线生产，线宽≤50μm的射频线路，建议选用25400dpi及以上档位的大凡光电高精密网版菲林，搭配不锈钢丝网高精密网版。充足的精度冗余，可以降低印刷后线路锯齿与线宽漂移，保障射频阻抗的一致性。

如果是普通电极、阻焊层印刷，线条在100μm以上，选用800016000dpi档位即可，在满足工艺条件的前提下控制耗材成本。

新品研发打样阶段，产品迭代速度快，大凡光电高精密网版菲林支持快速定制，改图交期短，可以快速验证线路方案，缩短研发周期；进入大批量量产，则优先选择不锈钢网材的高精密网版，依靠优异的张力稳定性，减少生产过程中的调机频次，提升批次之间的品质一致性。

四、生产运维小提示，守住印刷良率

选对网版与制版菲林，也需要配合规范使用，才能把精度优势发挥出来。

上机印刷前，检查网版张力、网孔状态，杜绝带堵孔、脱胶缺陷的网版投入生产；合理匹配印刷压力与刮刀参数，避免过大压力造成网版形变。

生产结束后，及时使用对应溶剂清洗网版，防止导电浆料干结堵塞网孔；存储放置在干燥无尘环境，竖直摆放，避免挤压磕碰带来网版形变。

同时建议建立定期校验机制，长周期量产时，定期抽检印刷后的线路线宽，当网版出现磨损、精度衰减时及时更换，避免出现批量不良。

结语

陶瓷基板的丝网印刷看似传统，但真正决定良率上限的，是制版环节的精度与稳定性。高精密菲林把设计图形精准转移到网版，高张力网版再保障印刷时线宽一致、边缘利落。与其在印刷后反复调参救火，不如在选型时就留足精度冗余：细线路用高分辨率菲林配不锈钢网版，常规图形则平衡成本与效率。

同时，规范使用和定期校验同样不可忽视。上机前查张力、看网孔，生产后及时清洗、妥善存放，量产中定期抽检线宽，发现精度衰减立刻更换。把制版与维护这两头控住，陶瓷基板上的细微线路才能稳定可控，射频性能和批量良率也才有扎实的底座。
