在半导体与微电子制造的光刻工序里，菲林光罩掩膜片就像胶片时代的摄影底片——芯片上细密的线路、焊盘与功能结构，都要通过它才能精准转印到基板与晶圆上。

不少从业者会优先关注线宽指标，却容易忽略一项隐形的核心参数：光密度OD值。事实上，OD值的高低与均匀性，直接决定了图案曝光的边界清晰度与整版良率一致性；再配合微米级的尺寸与对位精度控制，才能构成一张合格的工业级光罩。

一、菲林光罩掩膜片：光刻工艺的图形转移基准

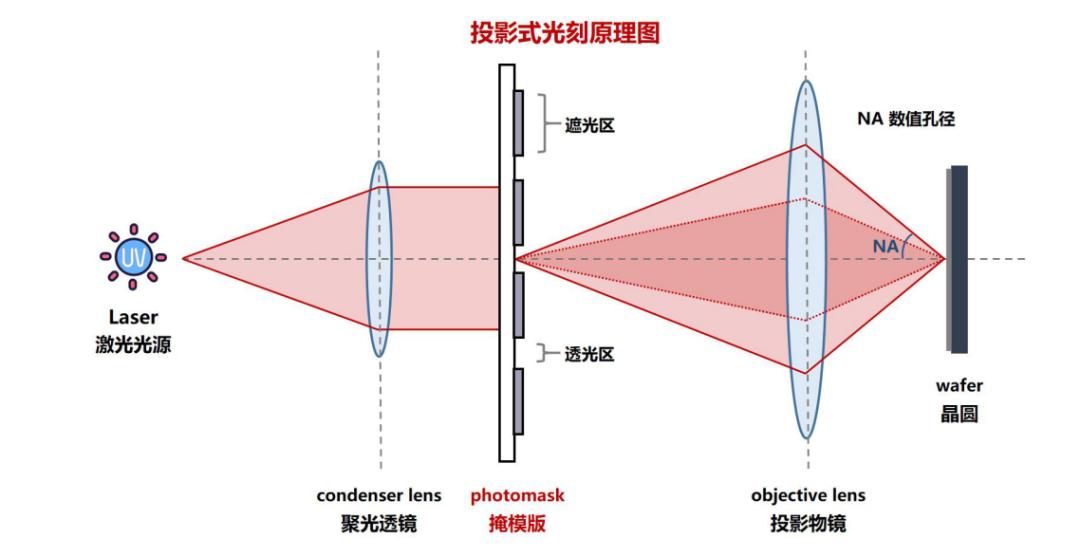

菲林光罩掩膜片是光刻工序的核心中间载体，其本质是在高精度透明基材上制作出精密的遮光图案，以此控制紫外光的照射区域，将设计好的电路图形1:1复刻到涂覆了光刻胶的待加工基材上。

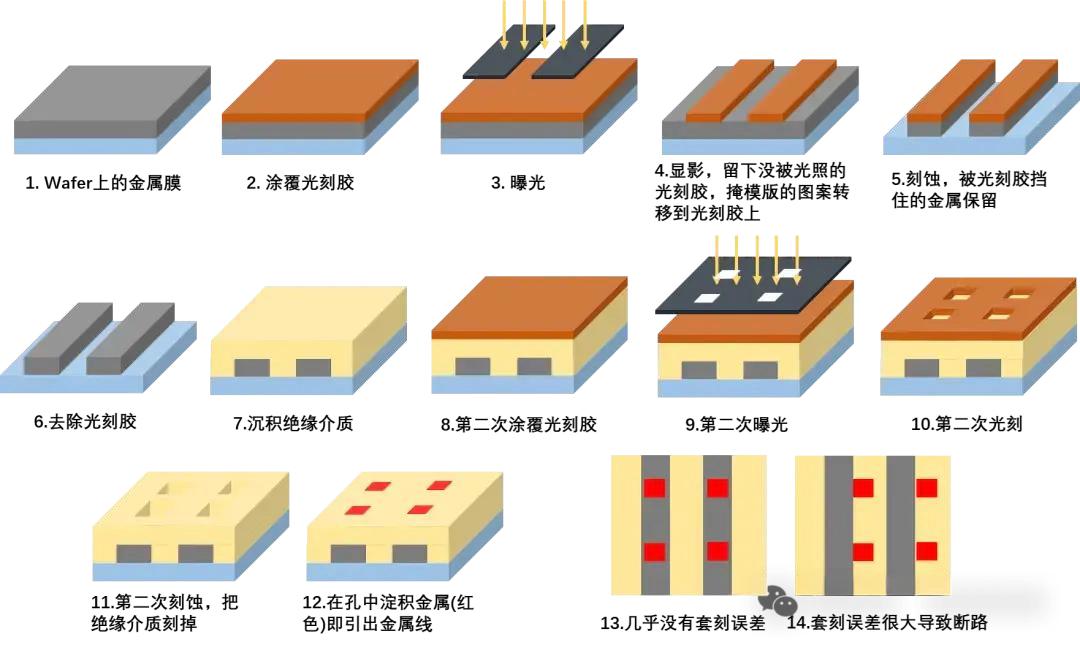

整套工艺逻辑清晰连贯：将光罩紧密贴合于涂有感光层的晶圆或基板表面，紫外光透过光罩的透光区域照射光刻胶，使对应区域发生感光反应；经过显影、蚀刻、脱膜等工序后，光罩上的图案就会精准转移到基材表面，形成导电线路、功能焊盘与微结构。从先进封装的重布线层，到MEMS器件的微型结构，再到各类封装基板的线路层，几乎所有微细图形加工都离不开菲林光罩掩膜片的支撑，其精度与品质直接决定了最终产品的良率上限。

二、OD值：决定光刻良率的隐形核心指标

OD值即光学密度，是衡量光罩遮光能力的量化指标，数值越高代表遮光能力越强。很多人觉得“能挡住光就行”，实际上OD值的大小、均匀性与边缘锐利度，会从根源上影响光刻的线宽控制与图案质量。

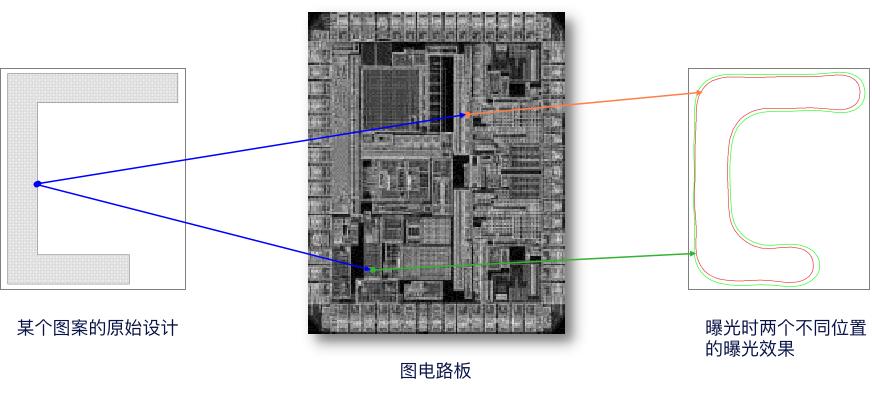

如果OD值不足，遮光区域无法完全阻隔紫外光，就会出现轻微漏光，导致光刻胶非正常曝光，最终表现为线路边缘毛糙、线宽偏粗，严重时还会出现图案粘连，直接造成产品报废。而如果整版OD值不均匀，不同区域的遮光效果有差异，就会出现同一张光罩上有的位置线宽合格、有的位置超差的情况，导致整版良率波动，批量生产的一致性很差。

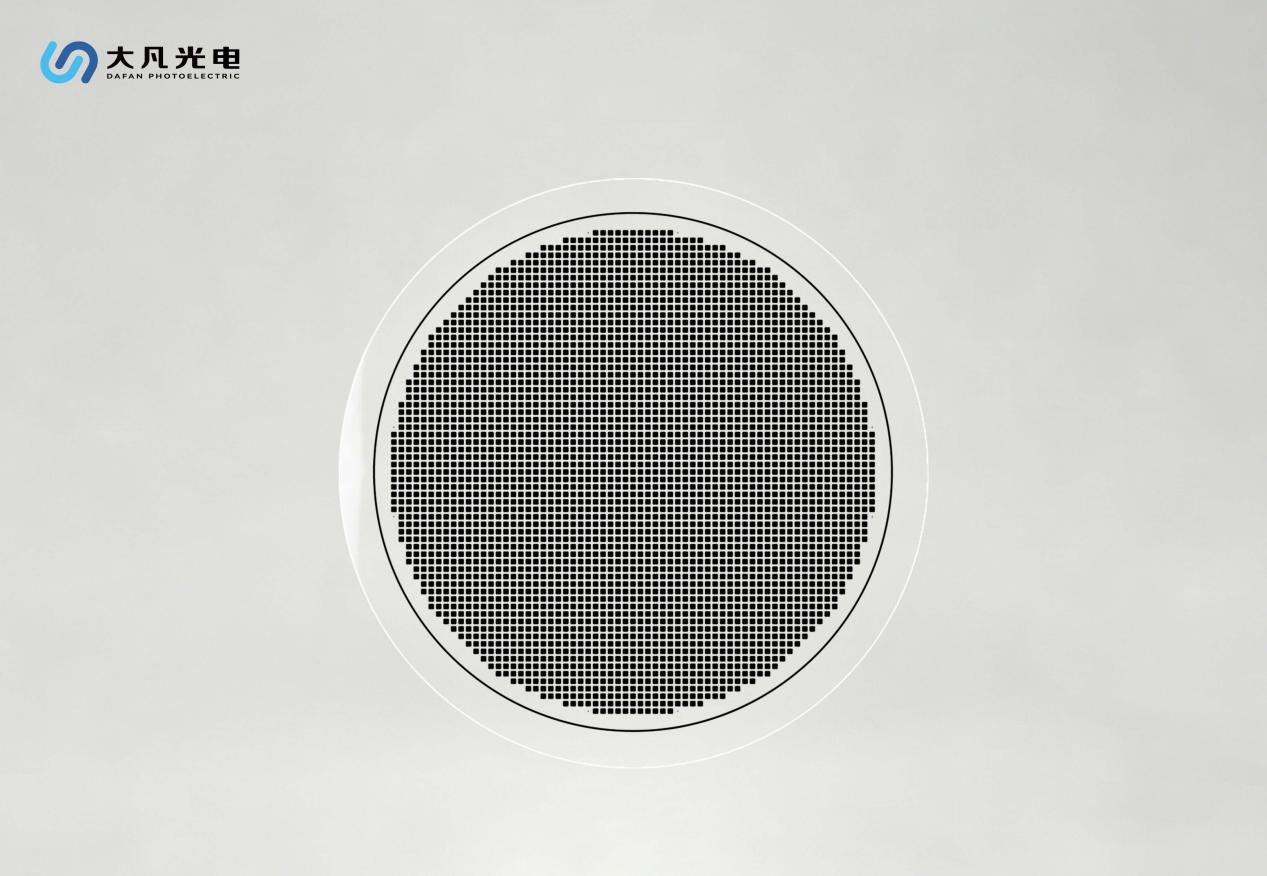

大凡光学菲林光罩掩膜片将OD值稳定控制在4.2以上，黑色遮光区域的阻光能力充足，能够完全适配常规紫外光刻的曝光能量要求；同时通过高精度光绘工艺保障图案边缘锐利无晕染，透光与遮光区域边界清晰过渡，从源头上减少侧蚀与线宽偏差，保证曝光后图案边缘整齐、尺寸精准。除此之外，产品在整幅面范围内做了OD均匀性管控，避免局部遮光不足带来的良率差异，保障批量生产时的效果一致性。

三、全链路精度管控：微米级图形的保障体系

光罩的精度从来不是单一指标的比拼，而是从基材、工艺到检测的全链路管控结果。大凡光学围绕线宽精度、重合精度、尺寸稳定性三个核心维度，建立了完整的质量控制体系，确保每一张光罩都能稳定满足工业级制程要求。

1、基材选型筑牢稳定基础

产品选用Kodak、Agfa专业光学菲林作为基材，标准厚度0.18mm，基材本身具备优异的尺寸稳定性，在常规温湿度环境下形变量极小，避免因为基材自身伸缩导致的图案尺寸漂移。优质的基材也为高精度光绘提供了平整的成像基底，保障图案均匀性与边缘锐度。

2、高分辨率工艺保障线宽精度

采用高精度激光光绘设备，支持25400dpi与50800dpi两档分辨率，最小加工线宽可达8μm，全线宽误差稳定控制在±1~2μm区间。哪怕是细密的重布线线路，也能做到宽窄均匀、无锯齿毛边，精准还原设计图纸的尺寸要求，适配中高端先进封装与微电子制程的线宽标准。

3、高重合精度适配多层套刻

针对多层电路、多道光刻的套刻需求，产品将图形重合精度控制在2~5μm区间，层与层之间的对位偏差极小，能够保证通孔、焊盘与线路的精准对齐，避免因为对位偏差导致的电气性能不良，大幅提升多层制程的良率。

4、表面处理延长使用寿命

标配PE光膜表面处理，在图案层外形成一层保护膜，既可以减少使用过程中的划伤磨损，也能提升对光刻制程化学环境的耐受度，让光罩在高频次使用下依然保持图案完整，有效延长使用寿命，降低产线的耗材成本。

5、核心参数可以通过下表快速查阅：

四、分场景选型：匹配不同制程的性能需求

不同的半导体与微电子产品，对光罩的精度、成本与交付周期要求差异很大，按需选型才能在性能与成本间找到最优平衡。

1、先进封装制程场景

扇出型封装、系统级封装、Chiplet异质集成等场景，布线密度高、线路细，同时研发迭代快、中小批量订单多。大凡光学菲林光罩掩膜片8μm的线宽能力可以覆盖绝大多数中高端先进封装的重布线需求，同时定制灵活、交期短、成本远低于石英玻璃掩膜版，非常适合研发打样与中小批量量产，既能满足精度要求，又能有效控制制程成本、加快产品迭代速度。

2、高端封装基板场景

封装基板上的线路、焊盘、阻焊层图形精度，直接影响芯片贴装的可靠性。这款菲林光罩掩膜片优异的线宽控制与重合精度，能够精准还原基板设计图形，保证线路均匀、焊盘对位准确，从源头保障基板的电气性能与焊接可靠性；标准710×810mm幅面可以整版排布多块基板，生产效率高，适配基板制造的批量需求。

3、MEMS与微型器件场景

微型传感器、微执行器等MEMS器件，通常品类多、单款产量不大，但对图形精度要求不低。如果定制石英掩膜版，成本分摊过高，而菲林光罩掩膜片既能达到微米级的加工精度，又支持快速定制、小批量制作，能很好地适配这类多品种、小批量的生产特点，在保障精度的同时大幅降低研发与生产成本。

4、研发验证与打样场景

新品研发阶段往往需要频繁调整设计、快速打样验证。传统石英掩膜版制作周期长、改图成本高，很容易拖慢研发节奏。菲林光罩掩膜片支持快速改图定制，交期短、打样成本低，能够快速响应设计迭代，帮助工程师更快验证方案效果，有效缩短产品从设计到量产的周期。

五、使用与运维：延长寿命、稳定精度的实用技巧

选对光罩只是第一步，规范的使用与维护能进一步保障精度、延长使用寿命，几个实用的工程建议可供参考。

首先是存储环境管控，建议存放于15~25℃、相对湿度40%~60%的洁净环境中，垂直悬挂放置，避免重物堆叠与弯折，减少温湿度变化带来的基材形变。其次是操作规范，拿取时仅接触边缘区域，禁止用手直接触摸图案表面；清洁时用洁净氮气吹扫浮尘，污渍可用无尘布蘸无水乙醇轻轻擦拭，禁用硬质工具刮擦。

另外，多层套刻建议优先选用同一批次制作的光罩，批次一致性更好，套刻精度更有保障。最后建立定期复检机制，高频使用场景每月抽检一次线宽与尺寸精度，出现划痕、图案脱落、尺寸超差时及时更换，避免因光罩老化导致批量良率下降。

结语

一张薄薄的菲林光罩掩膜片，看似只是“印了图案的胶片”，实则是半导体微细加工的精度载体。OD值的稳定管控决定了图案曝光的边界质量，全链路的精度管控保障了尺寸与对位的可靠性，二者共同构成了光刻制程的品质基础。
