做光学投影、背光研发的工程师，都遇到过均匀性问题：画面中心与边缘亮度不一致，甚至出现中心偏亮、边缘或四角偏暗的现象。调光源电流、换匀光膜都治标不治本；MiniLED背光的边角暗区、局部亮斑反复调试，改完灯珠改驱动，最后发现微结构本身的光强分布就没做平。很多时候问题不在光源也不在镜头，而在于缺少一套能精准调控空间光强分布的工具——传统二值掩膜只有“通/断”两种状态，没法做连续的亮度补偿，自然拧不出均匀的画面。

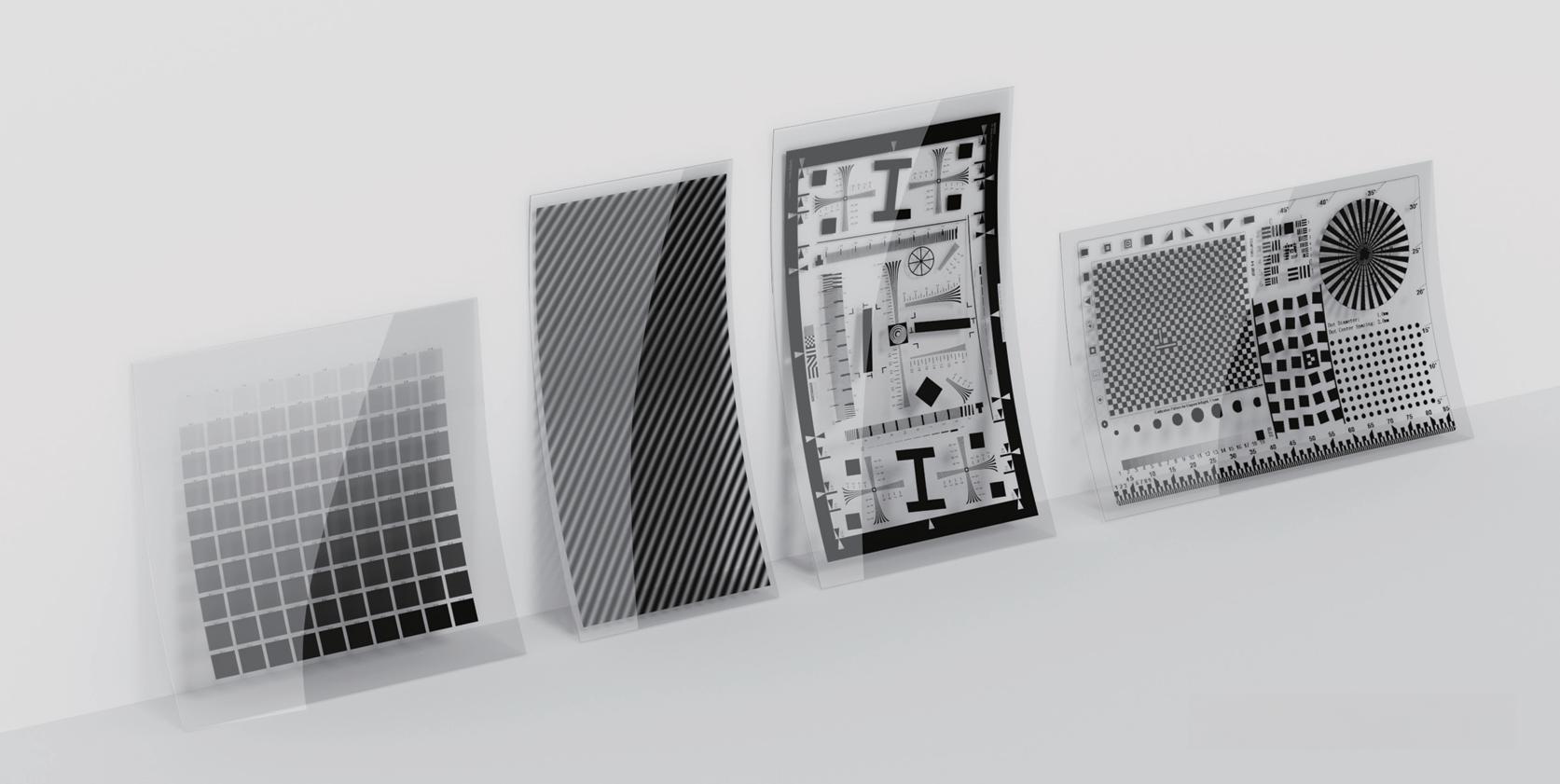

灰阶菲林正是解决这类问题的核心光学元件。它打破了传统掩膜的二元限制，通过精准控制不同区域的透光率，给光强做“空间补差”，哪里暗就提哪里的透光量，哪里亮就降哪里的光通量，从根源上校准投影的亮度均匀性。大凡光电灰阶菲林依托高精度光绘工艺，用连续可控的灰度分布，为各类投影与背光系统提供精准的均匀性校准方案。

一、投影均匀性的痛点：为什么调了又调还是不均？

画面亮度不均从来不是单一因素导致的，从光源、镜头到微结构，每个环节都会引入天然的亮度偏差，而传统工艺的局限性，让这些偏差很难被精准补偿。

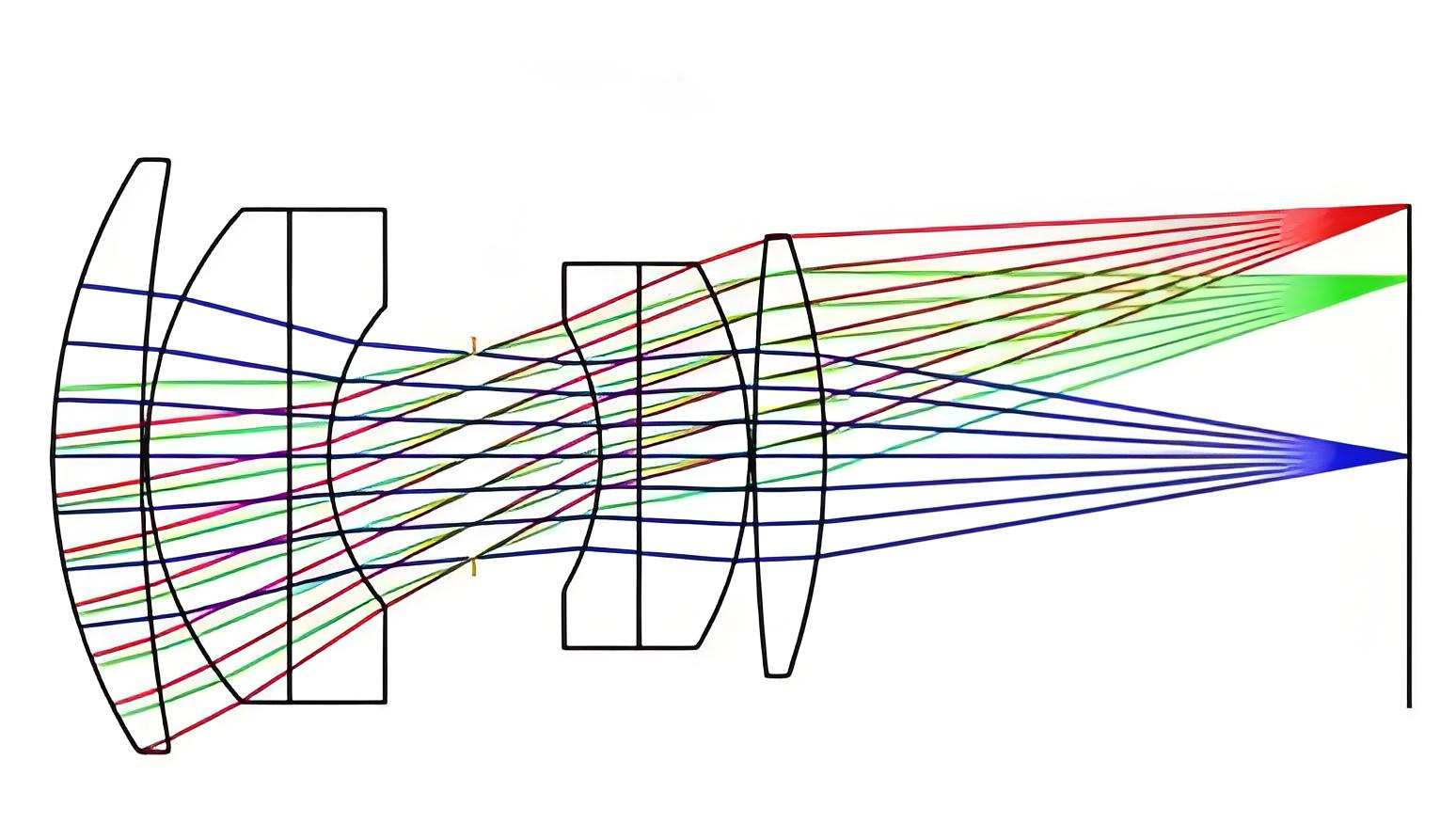

首先是光学系统的天然渐晕效应。无论是投影镜头还是成像镜头，都存在天然的中心透光率高、边缘透光率低的特性，加上光源本身的朗伯分布特性，最终投射到画面上就是中心亮、四周暗，行业俗称“渐晕”。这种偏差是连续渐变的，传统的固定光圈、镀膜补偿只能粗略改善，没法精准匹配渐变曲线，均匀度始终差一口气。

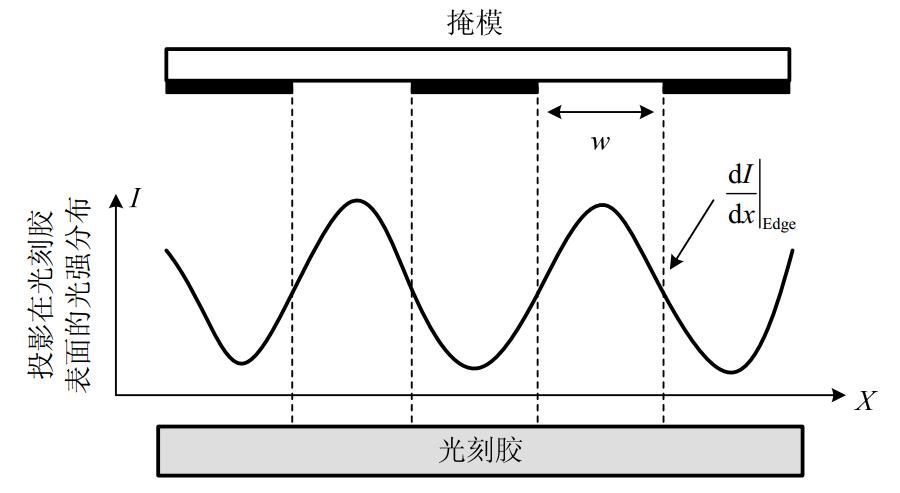

其次是传统二值掩膜的工艺局限。想要补偿亮度差，传统方案靠调整网点的疏密来变相控制光通量，但二值掩膜只有“全透、全遮”两种状态，网点疏密是阶跃式变化的，过渡生硬，很容易出现肉眼可见的亮环、暗带；而且想要做多深度的渐变结构，就得多张掩膜反复套刻，每多一次对位就多一份误差，大面积下均匀性更难把控。

说到底，均匀性校准的本质是给光强做“空间补差”——精准抵消光学系统每个位置的亮度衰减，让最终出光面的每一点光通量都一致。这就要求校准工具必须具备连续、可控的光强调控能力，灰阶菲林正是为此而生。

二、校准底层逻辑：用连续灰度做光强“空间补差”

灰阶菲林校准均匀性的核心逻辑，就是把画面的亮度分布曲线反过来做在菲林上：系统亮的区域，菲林就做高灰度、低透光率，抵消多余亮度；系统暗的区域，菲林就做低灰度、高透光率，补充光通量。一增一减之间，把原本不均的光强拉平。

两条技术路径，适配不同场景需求

根据实现方式的不同，大凡光电灰阶菲林分为两条主流技术路线，分别对应高精度与量产化两类场景。

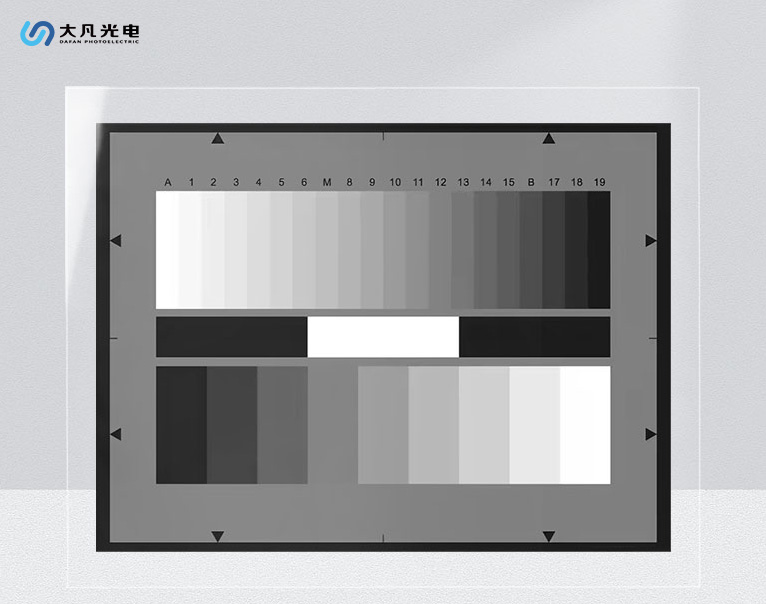

l 密度调制方案：通过精准控制感光涂层的光学密度，让不同区域的遮光能力呈现连续梯度变化，灰度过渡平滑自然，没有网点颗粒感。这种方案的灰度控制精度最高，能精准匹配任意设计的亮度补偿曲线，校准后的画面均匀度极高，适合专业级投影设备、高端显示背光这类对均匀性要求严苛的场景。

l 面积调制方案：通过微米级微小网点的大小、疏密变化模拟整体灰度效果，原理和印刷行业的网点成像逻辑相似。它的工艺兼容性更强、成本更可控，虽然均匀度略低于密度调制，但完全能满足绝大多数常规投影、量产背光的需求，是大尺寸、大批量场景的高性价比选择。

大凡光电灰阶菲林采用Kodak、Agfa专业光学感光胶片为基材，密度公差严格控制在±0.01 D，灰度范围覆盖0.05 D~3.0 D，最小线宽可达8μm。无论是需要极致平滑的高精度补偿，还是大面积量产的均匀性校准，都能提供稳定可靠的工艺支撑。

三、三大典型场景：均匀性校准的工程化落地

从投影光路到背光微结构，灰阶菲林的均匀性校准能力已经渗透到多个场景，用不同的方案解决不同的均匀性痛点。

1、投影光路：渐晕效应的精准补偿

针对投影镜头的天然渐晕，传统镀膜补偿精度低、通用性差，换个镜头就得重新镀膜，周期长成本高。改用灰阶菲林方案后，可根据具体镜头的渐晕曲线定制径向灰度分布：中心区域灰度高、透光率低，边缘区域灰度低、透光率高，精准抵消中心到边缘的亮度衰减。

整套方案一次曝光就能成型，灰度曲线可以精准匹配光学设计值，过渡平滑无阶跃，校准后整面亮度均匀度偏差可控制在1%以内，远优于传统方案。而且不同机型、不同镜头只需要更换对应灰度分布的菲林即可，适配灵活，打样周期短，非常适合多型号投影设备的批量校准。

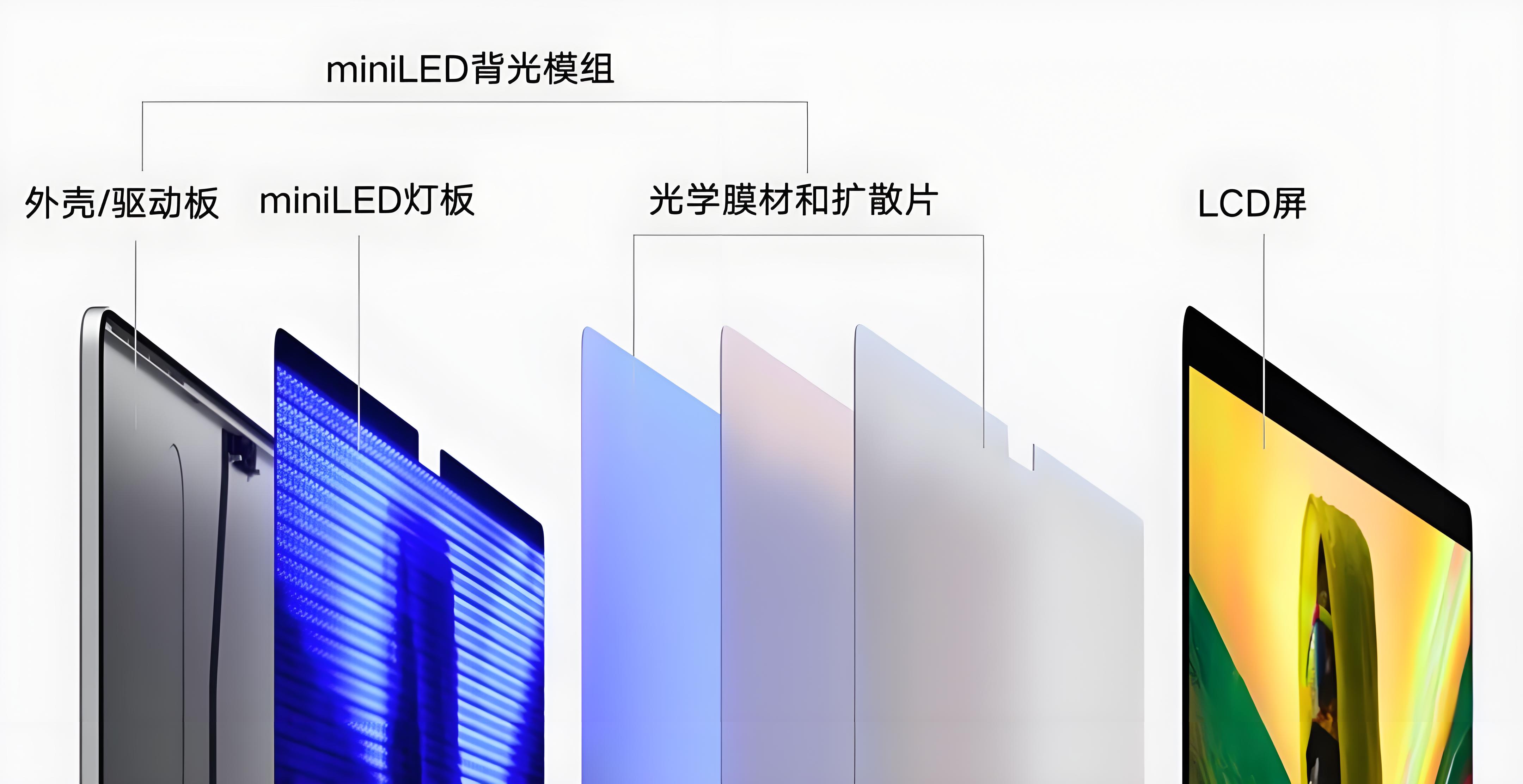

2、MiniLED背光：导光板微结构匀光

MiniLED背光的均匀性问题，很多时候出在导光板的网点上。传统二值菲林做出来的网点是等高的，只能靠横向疏密调节亮度，过渡生硬，很容易出现环形亮暗纹，边角暗区也很难彻底消除。

大凡光电灰阶菲林能直接做出渐变高度的网点结构：中心区域网点高度低、出光少，边缘区域网点高度高、出光多，一次曝光就能完成连续渐变的微结构成型。相比传统多套刻方案，它从根源消除了多次对位的累积误差，网点高度的一致性更好，整面出光更柔和自然，边角暗区、局部亮斑问题得到根本性改善，整体亮度均匀性可提升30%以上。

3、大尺寸场景：一体成型避免拼接断层

大尺寸商显投影、大尺寸直下式背光这类场景，传统方案常用多块小掩膜拼接，拼接处很容易出现亮度断层与对位误差，均匀性和一致性都很难保障。

大凡光电灰阶菲林最大光绘幅面可达1680×3500mm，一体成型无需拼接，整面灰度分布连续均匀，没有拼接接缝带来的亮度突变。无论是大尺寸投影的整面渐晕补偿，还是大尺寸背光的网点均匀性校准，都能实现整面一致的光强调控，大幅提升大尺寸画面的均匀性体验。同时大尺寸一体方案还能减少拼接工序，生产效率更高，批次一致性也更有保障。

四、选型与使用误区指南

想要灰阶菲林的均匀性校准效果稳定落地，几个选型与使用细节可以提前注意。

第一，按需匹配技术路径。专业级投影、高精度显示优先选密度调制款，灰度过渡平滑，均匀度更高；常规量产投影、消费级背光优先选面积调制款，工艺成熟性价比高，适配大规模生产。不用盲目追求最高规格，匹配场景需求即可。

第二，尺寸与视场匹配。校准图案的有效范围要覆盖光学系统的全部通光孔径，确保边缘区域也在补偿范围内，避免出现边缘补偿不足、四角依然偏暗的问题。大尺寸场景优先选一体成型款，尽量避免拼接方案。

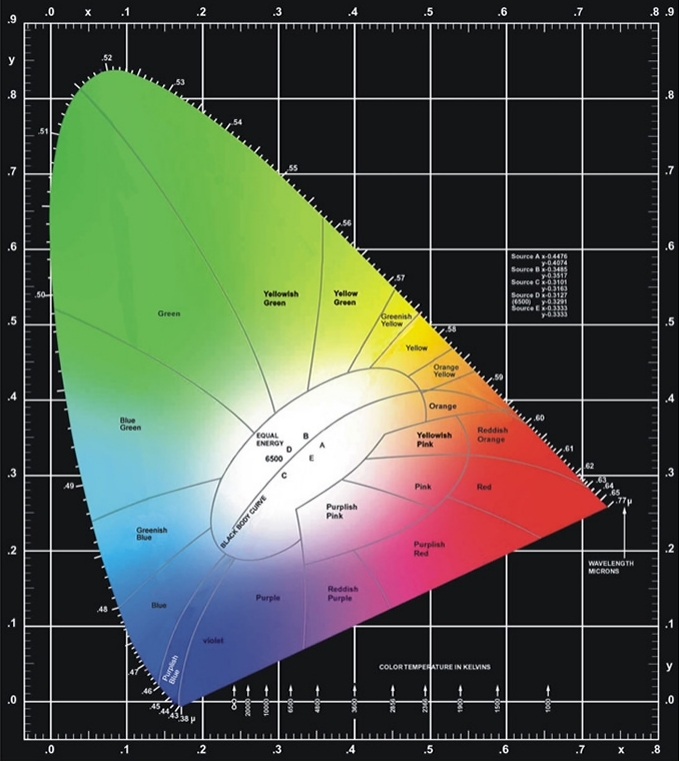

第三，关注光谱匹配。可见光投影与显示校准优先选光谱中性灰阶菲林，避免灰度校准引入色偏；特殊波段的投影场景，选用对应波段优化的灰阶菲林，保障补偿精度。

第四，做好使用与维护。灰阶菲林应存放于15~25℃、避光干燥环境，避免光照老化导致灰度漂移；高频使用场景建议定期做灰度溯源，一般每年校准一次即可，保障校准效果长期稳定。

结语

投影均匀性看似是在调亮度，实质上是对光强空间分布进行精准调控。从传统二值掩膜的“通/断”式调节，到灰阶菲林基于空间灰度与透过率变化实现的渐变式光能补偿，光学均匀性校准正在从“粗略调整”走向“精准补差”。

通过对菲林不同区域进行精细化的灰度设计与图形控制，使不同位置的透光量产生相应变化，从而针对性补偿光学系统中的亮暗差异，让原本不均匀的光强分布趋于平衡，最终获得更加均匀、稳定的光学效果。
