做工业视觉质检的朋友，遇到过这些事：相机装好了尺寸却测不准了，查来查去是像素当量没校准；同一件产品外观，白班夜班判出两个结果，标准全靠经验；想要提升质检一致性，动辄上整套视觉检测设备，小批量多品类场景投入产出比太低。

其实很多时候不用大动干戈，两款轻量化的光学基准工具就能搞定大部分问题——菲林尺搞定尺寸测量与系统标定，外观检验菲林统一外观判定标准。大凡光电依托高精度光绘工艺打造的这两款产品，用微米级的精度，价格亲民的产品，助力视觉质检校准。

一、菲林尺：微米级精度的“隐形标尺”

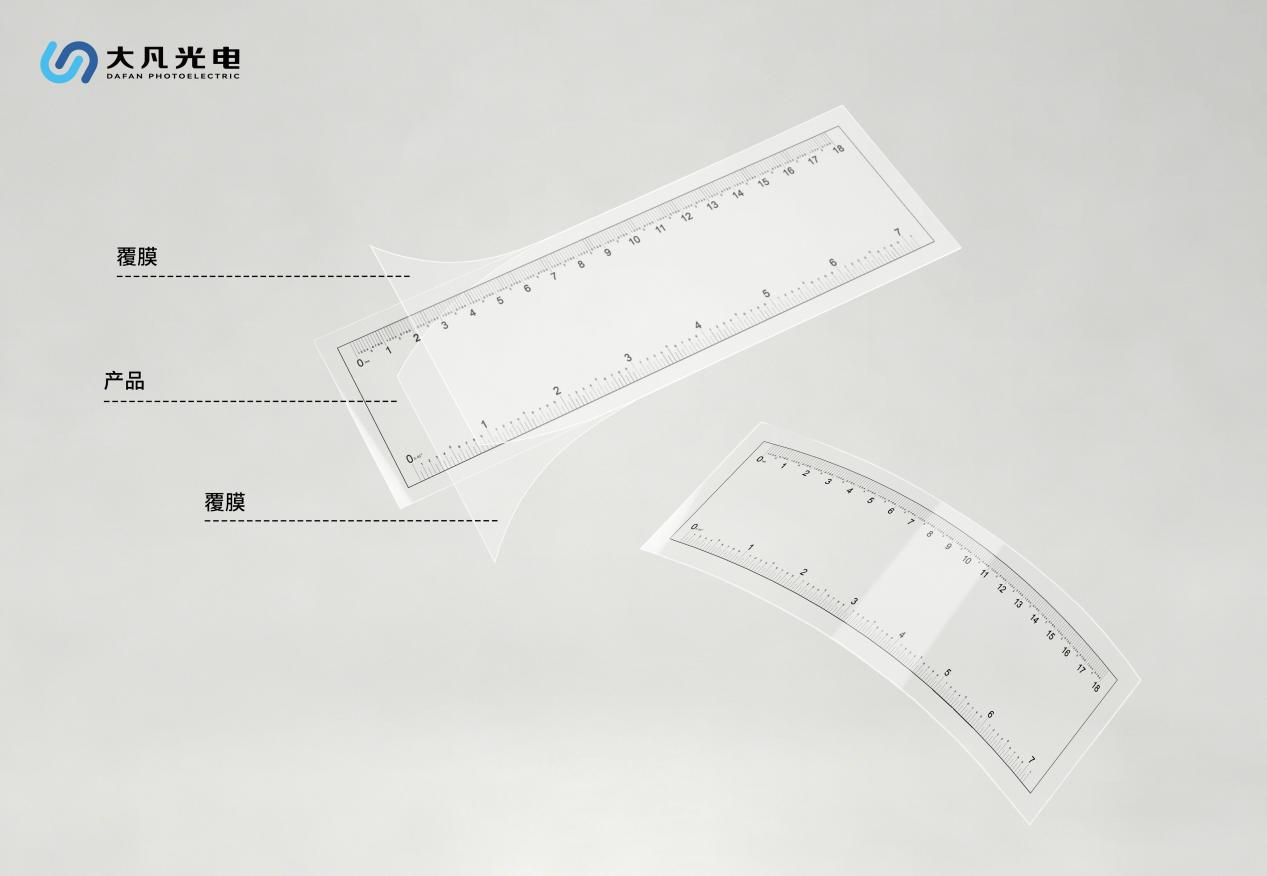

菲林尺本质是把计量级的标准刻度，通过精密光绘工艺做在透明菲林基材上，为视觉系统提供可溯源的尺寸基准。别看它厚度只有0.18mm，精度却能做到微米级，是工业视觉系统标定、尺寸检测、对位校验的核心基础工具。

1、核心逻辑：搭建像素到物理尺寸的桥梁

机器视觉检测输出的是像素坐标，产线需要的是毫米、微米级的物理尺寸，菲林尺就是二者之间的转换桥梁。

大凡光电菲林尺采用Kodak、Agfa高精度光学基材，通过最高50800dpi的光绘工艺制作，最小线宽可达8μm，线宽误差稳定控制在1~2μm。高透光的基材搭配高遮光的刻线，明暗对比度极强，哪怕在高倍率镜头下，刻线边缘依然锐利清晰，算法能精准识别刻度边界，不会因为成像模糊带来读数误差。

使用时把已知精确尺寸的菲林尺放在相机视野下拍摄，系统识别刻度间距对应的像素数量，就能建立精准的“像素-物理尺寸”换算系数，完成相机标定。后续检测产品时，只需计算像素差就能换算出真实物理尺寸，所有测量结果都能溯源到菲林尺的标准刻度上。

2、核心优势与典型场景

相比传统的金属尺、玻璃光栅尺，菲林尺的优势十分突出：

精度对标计量级：±1~2μm的刻线精度，完全满足绝大多数工业质检场景的精度要求，检测结果可追溯；

全场景适配：从800dpi到50800dpi全分辨率覆盖，最小8μm线宽，高倍率显微检测也能用；常规710×810mm尺寸，最大可定制1680×3500mm大尺寸款，小到显微检测大到大视场标定都能覆盖；

轻便易部署：轻薄可弯曲，方便带到产线现场做快速校准，不用把设备搬到计量室，巡检调试都方便；

性价比突出：相比高精度光栅尺、激光测量设备成本低得多，中小产线也能轻松落地微米级质检。

它的应用几乎遍布所有精密制造场景：PCB/FPC制程的线路线宽检测、层间对位校验；显示面板行业的AOI设备标定、像素尺寸验证；半导体光刻的掩膜对位校验；自动化产线的相机标定与定期复校；实验室的显微镜读数校准等等，几乎所有需要尺寸测量的视觉场景，都离不开它做基准。

二、外观检验菲林：把合格标准“印”在菲林上

如果说菲林尺管“量尺寸”，外观检验菲林就管“判好坏”。它把产品的合格轮廓、公差边界、缺陷判定标准直接做在菲林上，让质量标准变成看得见、对得上的物理基准，从根源解决“千人千判”的标准不统一难题。

1、核心原理：两种模式快速判定

大凡光电外观检验菲林依托高精度光绘工艺，精准还原产品设计的公差要求，图形位置重合精度可达2~5μm，最小线宽8μm，主要有两种使用模式：

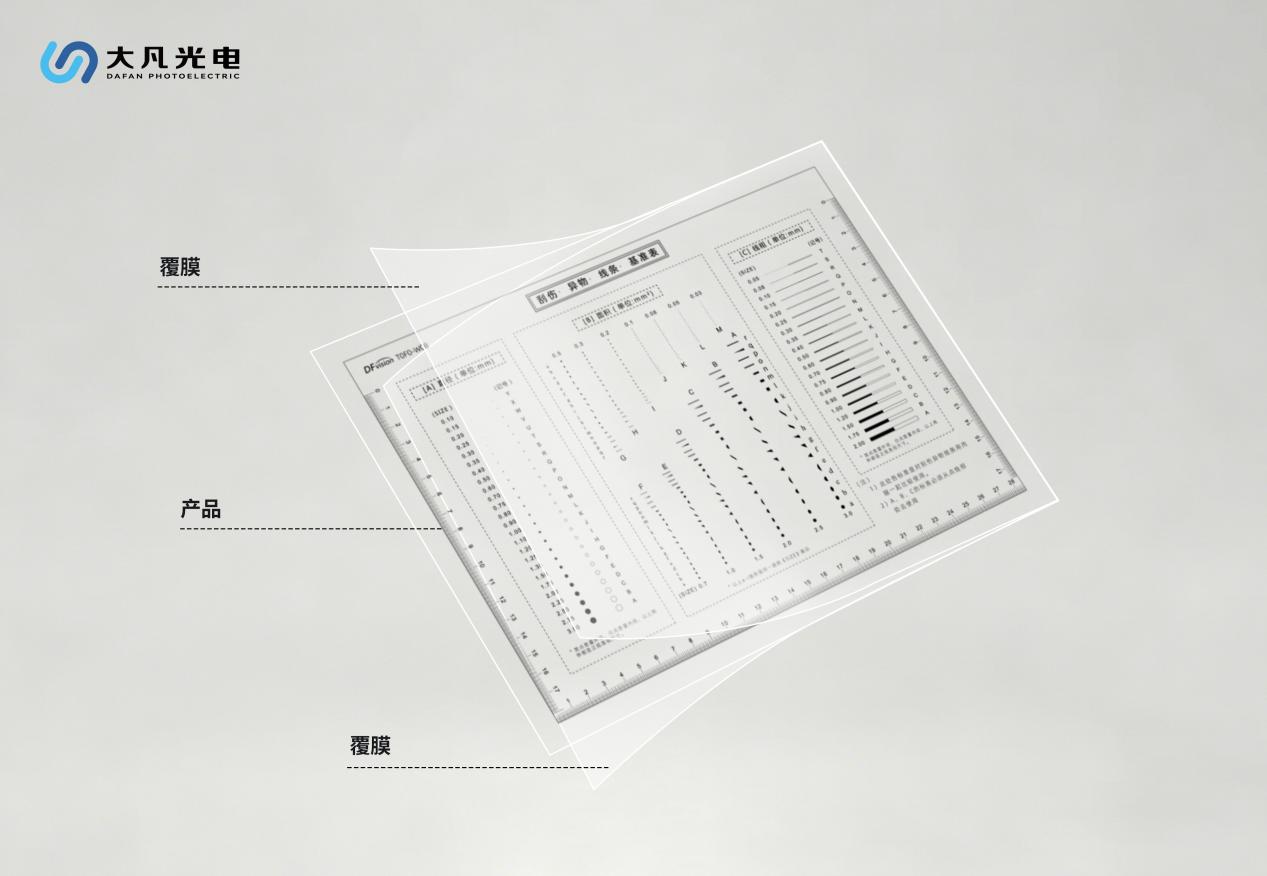

对照式检测：菲林上预先制作1:1对应的标准图形，包含合格尺寸轮廓、开孔位置、公差上下限边界，还可集成标准化的缺陷刻度表。检验时将菲林与被检产品平整贴合，产品轮廓完全落在标准范围内即为合格，超出公差边界直接判不良。针对划痕、斑点这类缺陷，直接比对缺陷标尺就能判定等级，彻底告别“凭经验估大小”。

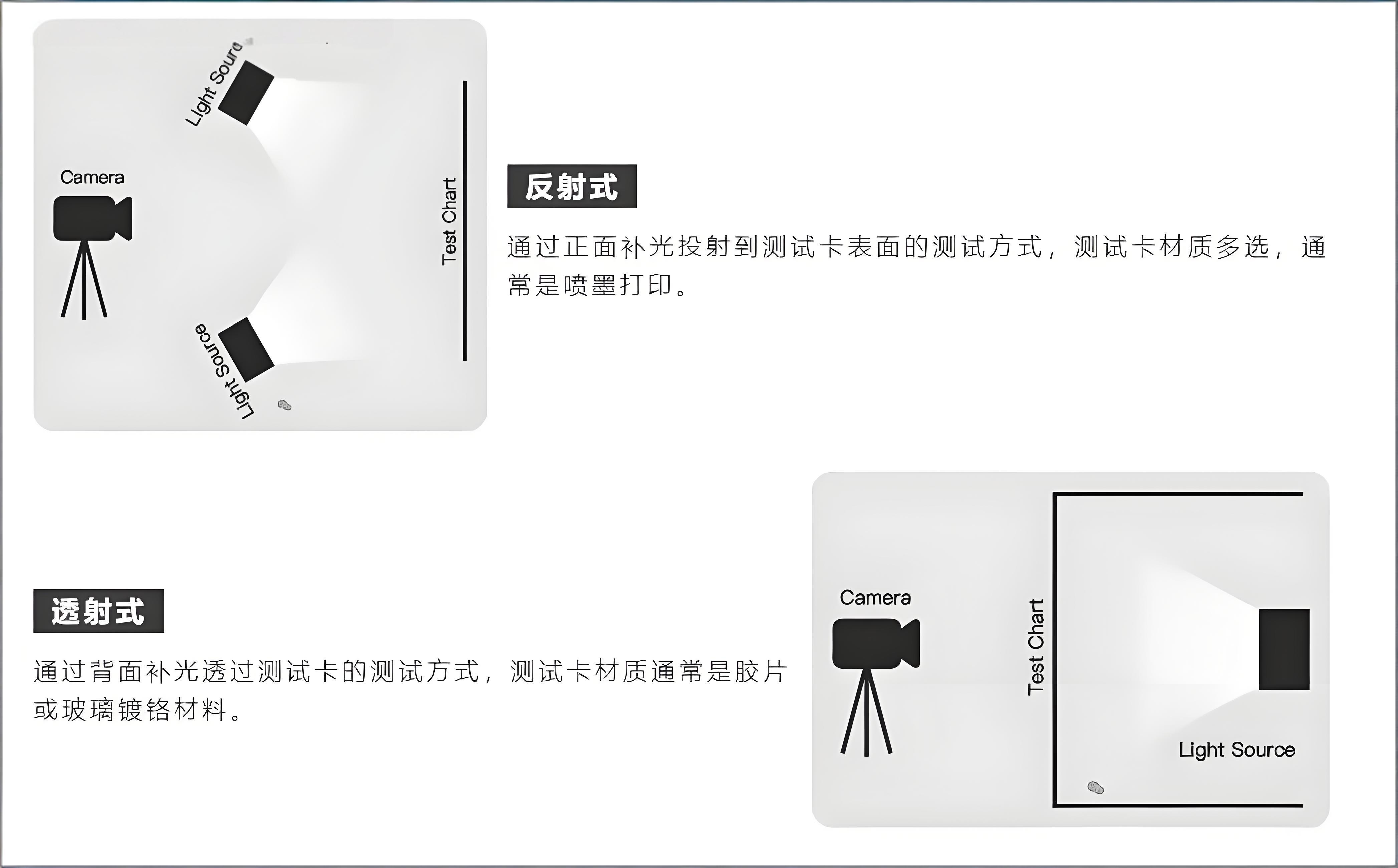

透光式检测：搭配背光灯箱使用，利用菲林“高透光区+高遮光区”的光学特性。对位准确时图形完全重合，一旦出现尺寸超差、位置偏移、轮廓变形，就会出现漏光、重影现象。这种方式对几微米的对位偏差都能快速识别，特别适合PCB线路、印刷套色这类精密对位检测场景。

因为基准是物理固化在菲林上的，所以判定标准客观唯一。不管是新老员工、不同班组，还是客户端与工厂端，用同一片菲林判出来的结果完全一致，从根源上避免了“标准打架”。

2、核心优势与典型场景

标准零歧义：所有检验环节共用同一物理基准，判定尺度完全统一，大幅减少品质争议与返工损耗；

检验高效率：贴合比对即可快速出结果，无需反复查阅图纸、用卡尺逐件测量，单件检验时间大幅缩短，适配产线快节拍；

定制灵活度高：可根据产品图纸定制专属轮廓、公差带、缺陷标尺，规则五金件、PCB板、异形塑胶件、印刷品都能适配。

典型场景覆盖全流程品控：PCB/FPC的线路对位、焊盘位置、外形轮廓巡检；显示面板的外形检测、开孔对位、图案套准；精密五金件的轮廓匹配、孔位偏差检测；印刷包装行业的套色偏差、图案偏移检测；从来料检验、制程巡检到出货抽检，全流程都能用统一的菲林标准。

三、场景化选型指南：

不用盲目选高精度，按需匹配才是最优解，几个核心选型原则直接对号入座：

1、优先选菲林尺的场景

• 相机装机标定、定期复校，需要建立像素尺寸换算关系；

• 产品尺寸测量、线宽间距检测，需要定量输出物理尺寸；

• 多设备尺寸基准统一，需要可溯源的标准刻度；

• 显微检测、高倍率视觉系统的读数校准。

选型要点：精度上遵循3倍基准原则，菲林尺精度至少是被测要求的3倍；尺寸上有效刻度覆盖被测视场的70%~80%最佳；高精度计量场景可选玻璃基材款，热稳定性更好；产线巡检优先选菲林基材款，轻便性价比高。

2、优先选外观检验菲林的场景

• 产品外观轮廓、缺陷等级判定，需要统一检验标准；

• 印刷套色、层间对位、孔位偏移等快速对位检测；

• 多班组、多工厂品质标准统一，减少判定争议；

• 中小批量多品类产品的快速抽检，不想投入高价视觉设备。

选型要点：公差要求越高，选越高分辨率的版本，精密对位检测选25400dpi及以上；大尺寸产品优先选一体成型款，避免拼接误差；人工检验场景搭配背光灯箱，透光对比效率更高；自动化视觉场景可加定位标记，便于算法识别。

3、黄金搭配：全流程质检组合方案

对于完整的产线质检，最佳方案是两者搭配使用：用菲林尺完成视觉系统的尺寸标定，保证测量数据准确；用外观检验菲林统一外观判定标准，提升质检效率。一套组合下来，尺寸计量与外观判定都有了标准基准，花很少的成本就能大幅提升质检的一致性与效率。

四、使用与维护小贴士

正确的使用与维护，不仅能延长菲林的使用寿命，更是保障标定与检测精度长期稳定的关键。以下几个细节值得留意：

平整贴合，减少人为误差：使用时请确保菲林与工作面平整贴合，避免出现褶皱或倾斜。任何微小的翘曲或偏移都可能引入人为误差，影响测量结果的重复性与一致性。

轻柔清洁，保护图案刻度：清洁时建议使用无尘软布轻轻擦拭表面。切勿使用尖锐硬物刮划，也避免使用腐蚀性溶剂，以防损伤精密图案与刻度，导致精度下降。

妥善存放，防止形变褪色：建议将菲林存放于15~25℃的干燥避光环境中。避免阳光直射及高温高湿，否则容易引起图案褪色或基材膨胀变形，影响尺寸稳定性。

定期溯源，及时更换：高频使用场景下，建议定期进行精度溯源校验，确保菲林始终处于合格状态。一旦发现图案磨损、划痕或精度超差，应及时更换，避免影响整体检测质量。

结语

工业视觉质检的精度与效率，从来不是靠堆高价设备堆出来的。选对轻量化的基准工具，一样能实现标准化、高精度的品控管理。菲林尺筑牢尺寸测量的基准底线，外观检验菲林统一外观判定的标准尺度，二者各司其职又互为补充，用微米级的精度，搞定产线最头疼的标准不统一、测量不准的痛点。
