做柔性电路板（FPC）制程的朋友，都遇到过这些掩膜版的问题：图纸上画得好好的10μm级细线路，做出来要么边缘毛糙，要么批量良率上不去；多层板压合后层间对位偏移，反复调曝光、调蚀刻都治标不治本；折叠屏铰链区的FPC，弯折寿命测试总卡壳，查来查去发现线路边缘的微小毛刺就是断裂起点。

很多人第一反应是调工艺、换基材，可问题的根源往往藏在最基础的制版工具上——普通塑料菲林已经撑不起高端FPC的制程精度，而玻璃铬版菲林也就是行业常说的FPC玻璃菲林，才是柔性板精细制程的核心标配。

一、FPC制程的天然痛点：为什么普通塑料菲林“水土不服”

和刚性PCB不同，FPC的基材本身就是PI与PET柔性薄膜，制程场景也更复杂，普通塑料菲林的固有缺陷放到FPC制程里会被持续放大，核心痛点集中在三个方面。

首先是热胀冷缩的叠加效应。FPC本身的PI与PET基材热膨胀系数远高于刚性覆铜板，还要经过曝光、蚀刻、固化等多道高低温工序，尺寸形变本就容易累积。如果再用同样受热易形变的塑料菲林做掩膜，两者的形变会层层叠加，最终导致线路整体偏移、多层板层间对位不准，越是高层数的FPC，误差越明显。

其次是精细线路的精度瓶颈。随着消费电子轻薄化，FPC的线宽线距已经普遍压缩到20μm以内，核心区域甚至逼近10μm。普通塑料菲林线宽误差通常在数微米级别，图案边缘容易发虚、带毛边，用它做出来的铜线路要么线宽超差，要么边缘毛刺多，这些微观缺陷在弯折时都会成为应力集中点，直接影响产品弯折寿命。

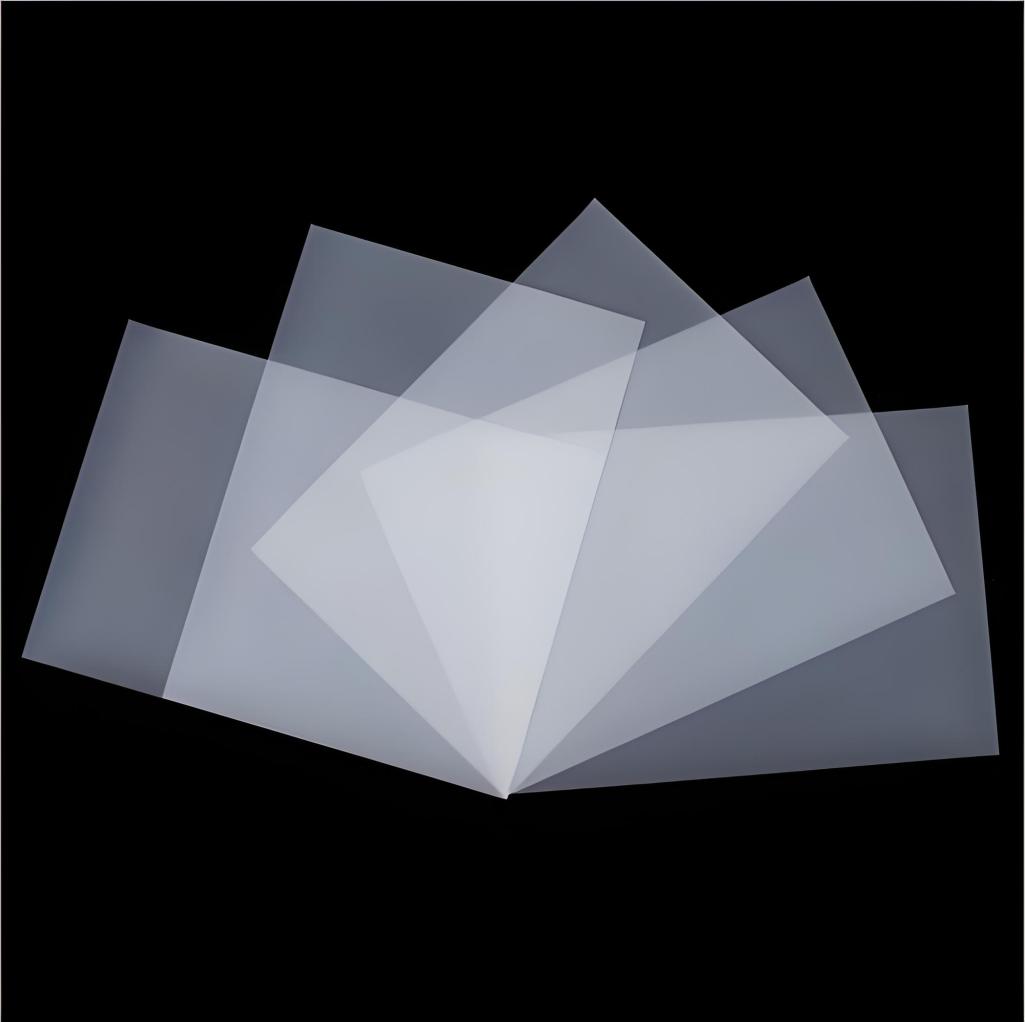

第三是制程耐受性与批次一致性问题。FPC制造要经历化学蚀刻、高温固化等多道工序，普通塑料菲林高温下容易形变，长期反复使用还会出现涂层磨损、图案精度衰减，不仅需要频繁更换，还容易导致不同批次的FPC品质波动，量产良率很难稳住。

二、玻璃铬版菲林：凭什么成为高端FPC标配？

玻璃铬版菲林的核心逻辑，就是用“刚性的高精度基底”去对冲柔性制程的形变风险，同时用半导体级光刻工艺把图形精度拉到更高量级，完美匹配FPC的特殊制造需求。以大凡光电FPC玻璃菲林为例，四大核心优势直击行业痛点。

1、低热膨胀基材：给柔性制程做“精度锚点”

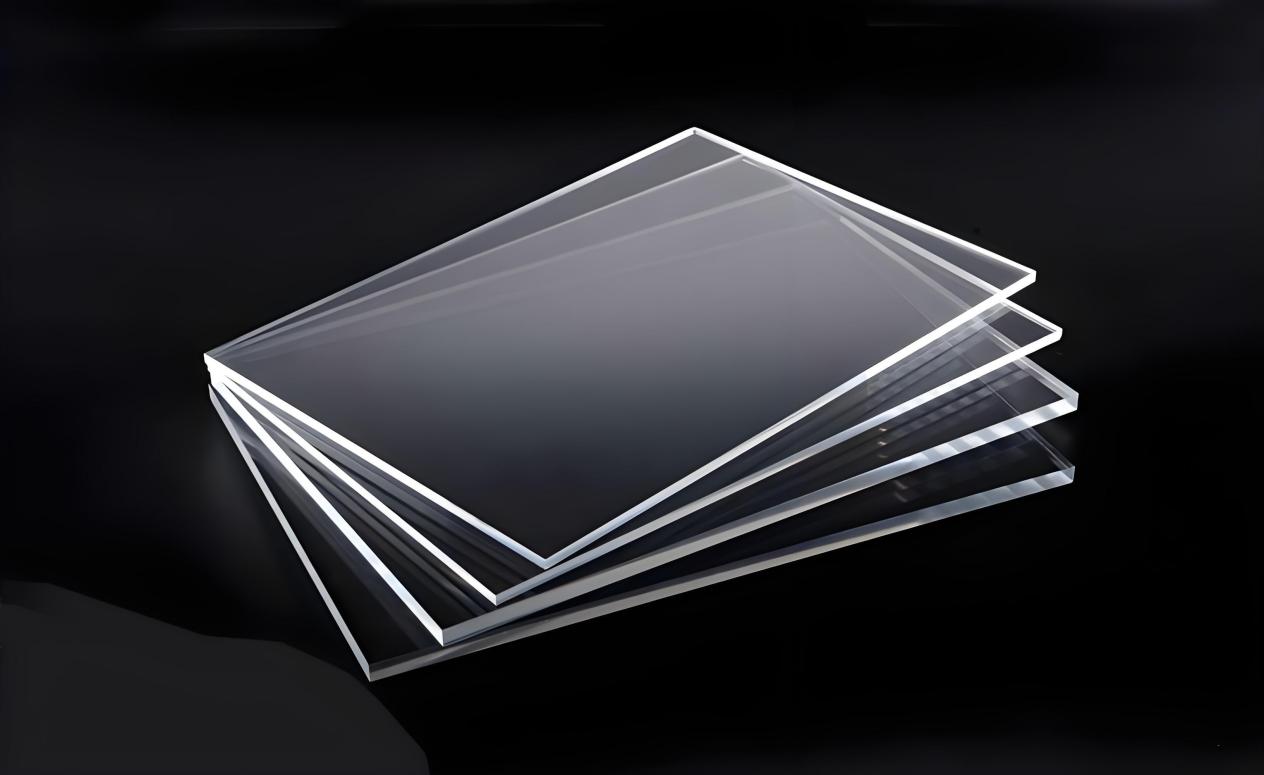

大凡光电FPC玻璃菲林选用苏打玻璃、石英玻璃等光学级基材，热膨胀系数仅为传统塑料菲林的1/10~1/20，在FPC制程的温度波动范围内，尺寸变化微乎其微。它就像一块“不变形的刚性基准”，能有效对冲PI与PET基材本身的温漂形变，让多层FPC的层间重合精度稳定在2~5μm，避免因温度波动导致的对位偏差，从根源上解决多层板对位不准的行业痛点。

2、0.5μm线缝精度：边缘锐利更耐弯折

依托高精度光刻工艺，玻璃铬版菲林的线缝精度可达±0.5μm，铬层图案边缘锐利近乎无毛刺，能精准还原EDA设计中的细线路、微焊盘结构。用它曝光蚀刻出的铜线路，侧壁光滑、线宽均匀，弯折时应力能沿线路均匀分布，不会像毛边线路那样出现局部应力过载，能显著提升弯折疲劳寿命，完美适配折叠屏铰链、智能穿戴排线这类高耐折需求的场景。

3、耐温耐化学：适配全流程制程环境

玻璃基材本身具备优异的耐高温与耐化学腐蚀特性，能轻松承受FPC制造中的显影、蚀刻、固化等多道化学与热处理工序，不会出现高温变形、涂层脱落等问题。相比普通塑料菲林，它的使用寿命可达5~10倍，长期反复曝光后图案精度依然稳定，非常适合大批量量产场景。

4、高批次一致性：稳住量产良率

玻璃铬版的制造工艺高度标准化，不同批次产品的线宽、尺寸、图案一致性极高。用它做量产掩膜，能有效避免不同批次菲林的精度波动，让每一片FPC的线路品质都保持在同一水准，大幅降低量产端的品控调试成本，产品良率更稳定。

三、核心曝光工艺：玻璃铬版怎么把图案“印”到FPC上

玻璃铬版菲林的核心作用是光学图形转移，通过曝光工艺把设计好的电路图案精准复刻到柔性基板上，整套流程逻辑清晰，每一步的精度都最终传导到成品FPC上。

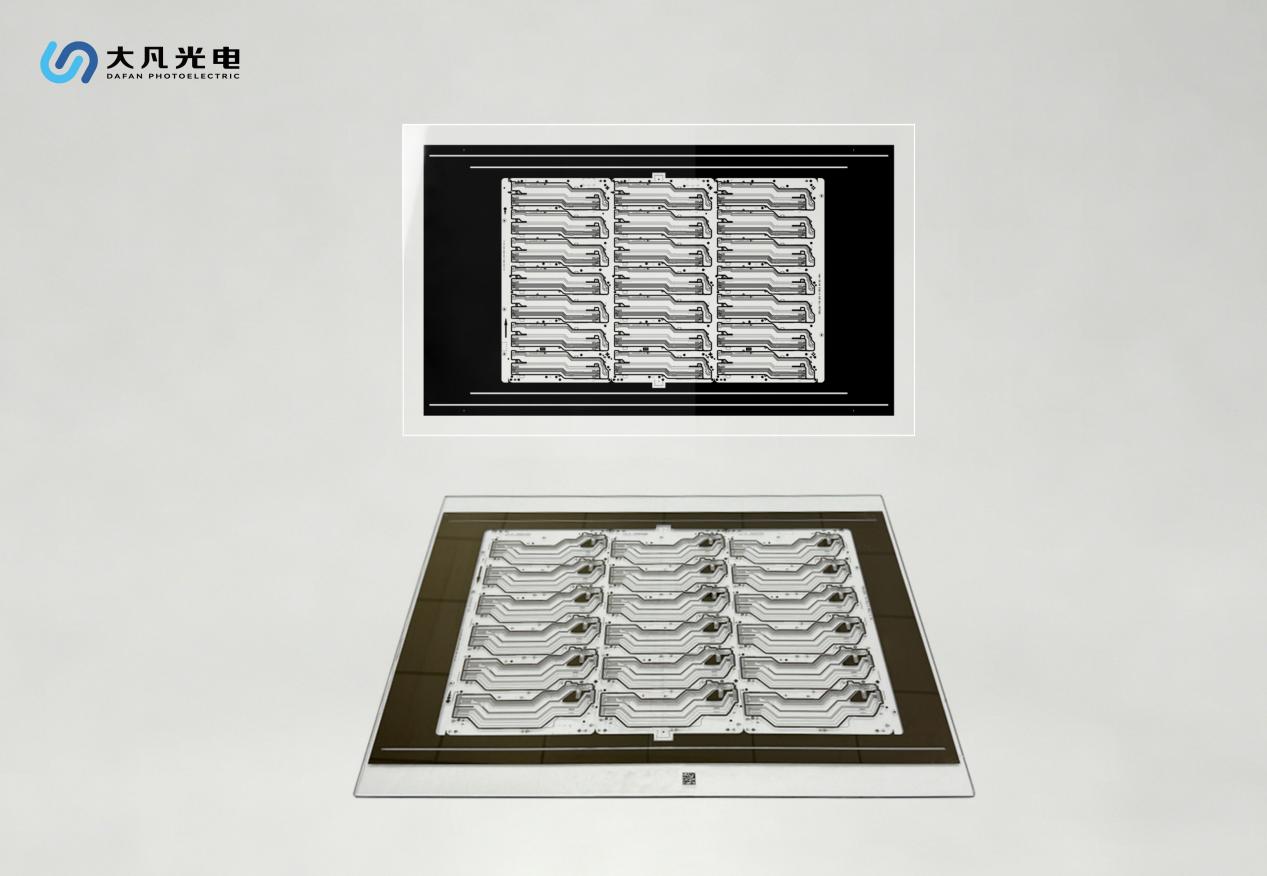

第一步是菲林制作。也就是大凡光电FPC玻璃菲林的生产环节：在平整的光学玻璃基底上，通过高精度光刻工艺蚀刻出铬层的电路图案，形成“透光区-遮光区”分明的光学掩膜。铬层的遮光性强、边缘锐，OD值≥4.0，能保证曝光时不会出现漏光、光晕扩散，是线路精度的基础保障。

第二步是贴干膜预处理。在FPC的PI与PET铜箔基板上均匀涂覆感光干膜，经过烘干后备用。干膜的厚度、均匀性会配合菲林的精度做匹配，保障后续曝光效果。

第三步是对位曝光。将玻璃铬版菲林与涂好干膜的基板精准对位，然后用紫外光进行整体曝光。光线透过菲林的透光区域照射干膜，使其发生聚合反应形成耐蚀刻保护层；遮光区域的干膜则保持可溶解状态。因为玻璃基材平整度高、铬层边缘锐利，这一步曝光出来的图案边界清晰、尺寸精准，不会出现边缘虚化、变形。

第四步是显影蚀刻。先通过显影液洗掉未固化的干膜，露出不需要的铜层；再用化学蚀刻液去除裸露的铜部分；最后褪掉剩余的固化干膜，就得到了和设计一致的铜线路结构。

整套流程下来，玻璃铬版菲林的精度会1:1映射到FPC产品上——母版精度越高，最终做出的柔性电路板品质就越可靠。

四、选型误区指南：按需匹配才是最优解

玻璃铬版菲林精度高但成本也高于普通菲林，不用全制程盲目上高配，按需分层选型才能兼顾精度与成本。

优先选用玻璃铬版菲林的场景：线宽≤20μm的精细线路、核心弯折区线路；多层FPC、刚挠结合板等层间对位要求高的产品；车载、医疗、折叠屏等对可靠性、一致性要求严苛的场景；长期大批量量产的产线。

可选用普通PCB菲林的场景：非核心的辅助层、屏蔽层、丝印层；线宽≥50μm的常规线路；小批量研发打样、快速验证阶段。

两个常见误区提醒：第一，不要用普通塑料菲林凑核心弯折层，短期看似节省耗材成本，长期看弯折良率下降、返工成本更高，得不偿失；第二，不要全制程都用玻璃铬版菲林，非精密层使用属于性能浪费，分层选型才能兼顾精度与成本。

使用与维护小贴士：拿取仅接触边缘，避免指纹、油污污染图案区域；清洁用无尘布蘸无水乙醇轻擦，禁用硬质工具刮擦铬层；垂直存放于干燥无尘环境，避免挤压磕碰；定期校验图案精度，出现划痕、精度超差时及时更换。

结语

FPC往更细、更密、更耐折的方向发展，玻璃铬版菲林从来不是“更贵的掩膜”，而是高端柔性制程的精度底座。从对位精度到弯折寿命，从批次稳定到制程适配，它从图形转移的源头，把柔性板最头疼的问题一个个化解。

大凡光电FPC玻璃菲林覆盖苏打玻璃、石英玻璃等多基材，0.5~7.8mm多厚度可选，线缝精度±0.5μm，从消费电子柔性排线到车载高可靠FPC，都能提供对应的精准制版方案，用微米级的光学精度，为柔性电子制造筑牢品质根基。
