做先进封装的朋友,多少都被对位偏差折磨过:扇出型封装的重布线层越做越细,层间套刻(Overlay)误差却越来越难控制;多层封装基板的过孔怎么调都对不准,批量良率忽高忽低;Chiplet异质集成的互连间距不断缩小,层间对准精度逐渐成为互连密度提升的瓶颈。反复排查后发现,问题不是工艺参数没调好,也不是设备精度不足,而是光刻环节的光罩/掩膜图形位置精度、对准误差等没有得到充分控制,层与层之间的微小偏差不断累积,最终传递到封装结构,影响产品良率与可靠性。


很多人一提到提升封装精度,行业往往优先考虑升级光刻设备、优化制程工艺,却容易忽视光刻图形的关键载体——光罩/掩膜版。它就像封装光刻的“高精度底片”,图形的位置精度和层间套刻能力,会直接影响后续图形转移与对位精度;而这些基础精度,从掩膜制作环节就已经开始形成。

一、封装对位偏差:藏在掩膜里的隐形误差源

封装线路的对位偏差从来不是单一工序的问题,而是多工序耦合的结果:掩膜图形精度、层间套刻偏差、基材尺寸漂移及热机械形变等因素,会在光刻与封装过程中逐步传递、叠加,最终可能表现为线路偏移、焊盘错位、互连异常,甚至影响产品良率与可靠性。

1、图形精度不足:图形基准影响对位精度

对位偏差的根源,首先来自掩膜自身的图形精度缺陷。如果掩膜的线宽误差大、图案边缘毛糙,经过曝光转移至基板后的线路天然就带有尺寸偏差。普通低精度掩膜线宽误差可达到数微米,曝光后边缘易产生光晕、毛刺,造成线路粗细不均、位置偏移。对于微米级的先进封装布线来说,掩膜本身几微米的误差,就足以导致整批产品线宽指标超标,后续无论如何优化曝光参数都无法弥补该缺陷。


2、层间重合度不足,套刻误差持续累积

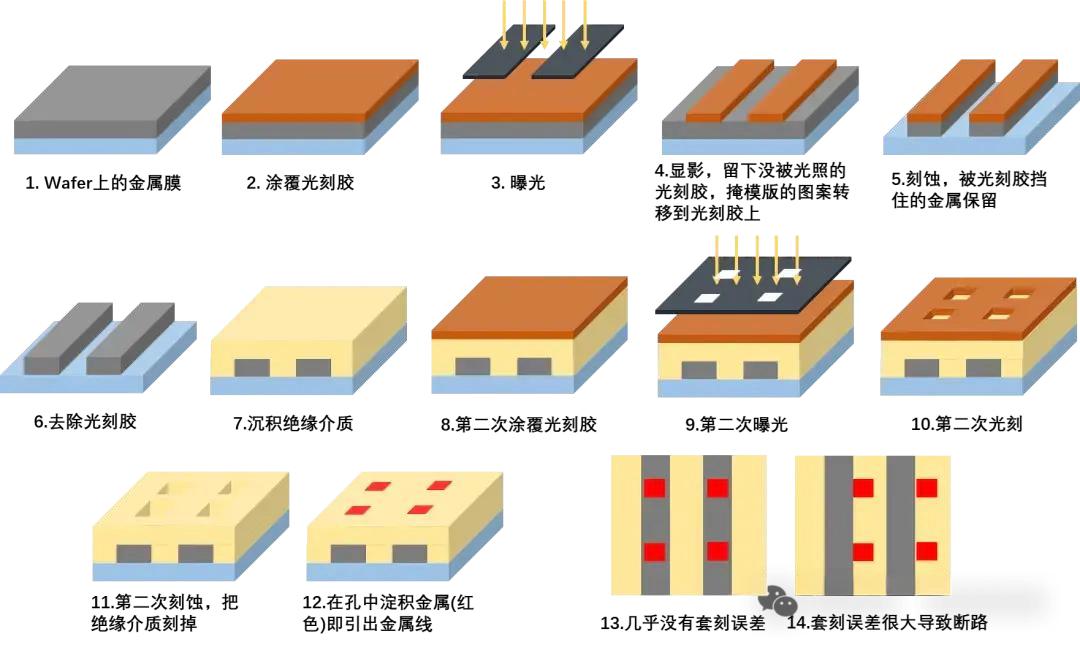

先进封装往往涉及重布线层、介质层、钝化层等多道光刻工艺,每一层图形均需要与前一层精准套刻对位。一旦掩膜的图形重合精度不足,每层产生数微米偏差,经过多层叠加,总偏差便会突破设计允许阈值。最典型的就是过孔-焊盘的对位偏移:轻微偏移会缩减有效焊接面积、可靠性下降,偏移量过大直接引发断路,这也是多层封装制程良率难以提升的关键原因之一。

3、基材尺寸不稳定:温漂带来批次波动

掩膜基材受温度湿度影响发生热胀冷缩,不会产生尺寸漂移。同一套掩膜在不同时段做出来的产品,环境条件下生产,产品对位精度出现明显分化,直接造成批量生产良率忽高忽低,工艺管控难度显著上升。在多品种、小批量封装模式下,掩膜频繁存取、环境温度反复变化,尺寸漂移问题会进一步加剧。

二、高精度光罩掩膜版:从源头抑制对位偏差

想要从根源上减少对位偏差,不能只靠后道工序反复调试,应当优先保障掩膜这一图形基准件的精度。大凡光电菲林光罩掩膜版从图形精度、层间重合精度、基材尺寸稳定性、光学性能四个维度管控误差,为封装光刻提供高可靠的图形基准。

1、微米级线宽控制,保障图形还原度

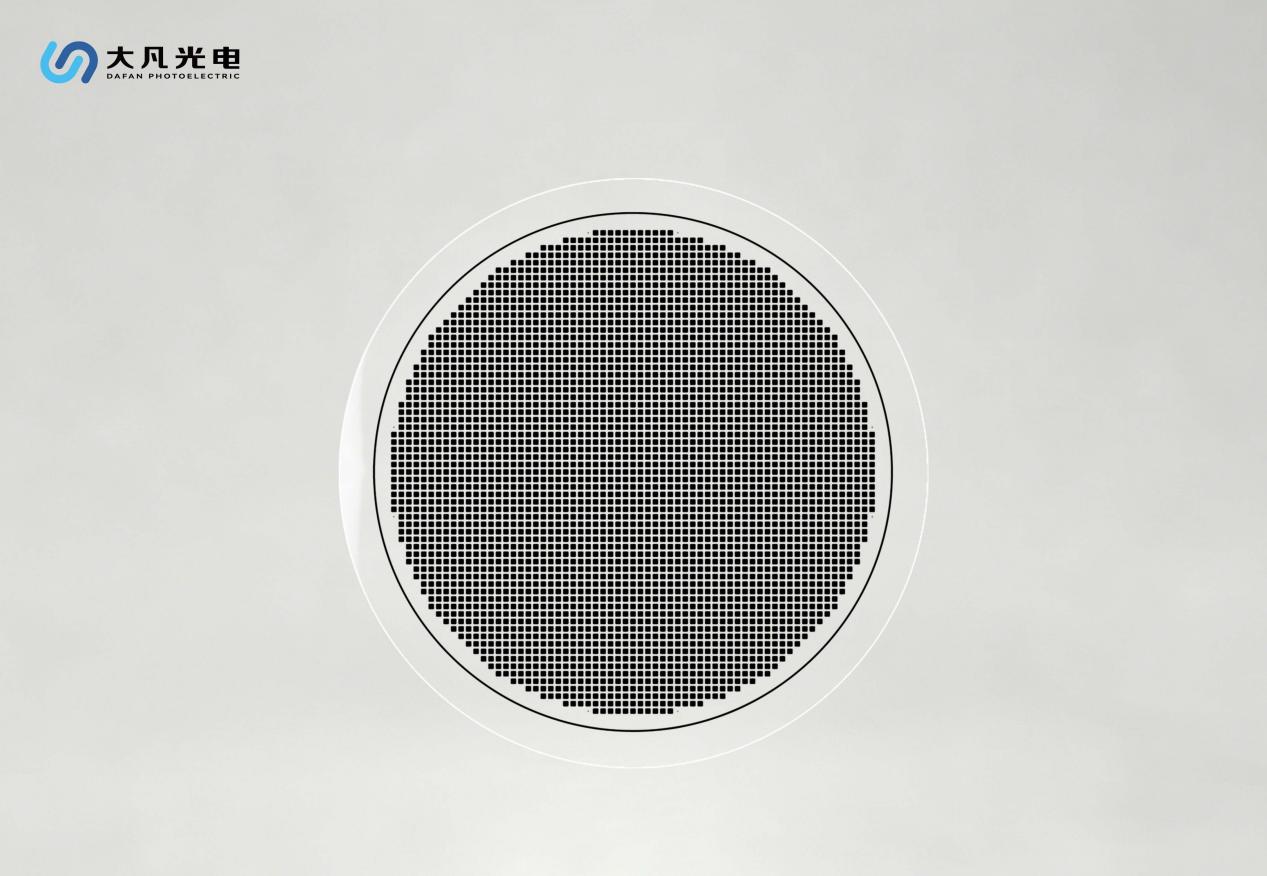

大凡光电菲林光罩掩膜版采用高精度激光光绘工艺,提供25400dpi、50800dpi两档分辨率可选,最小加工线宽可达8μm,线宽误差稳定控制在±1~2μm。相比常规掩膜,图形尺寸控制精度进一步提升,曝光转移后有助于实现更均匀的线宽和更清晰锐利的图形边缘,从图形源头降低尺寸偏差,为后续高精度线路制造和层间对位提供更稳定的基础。

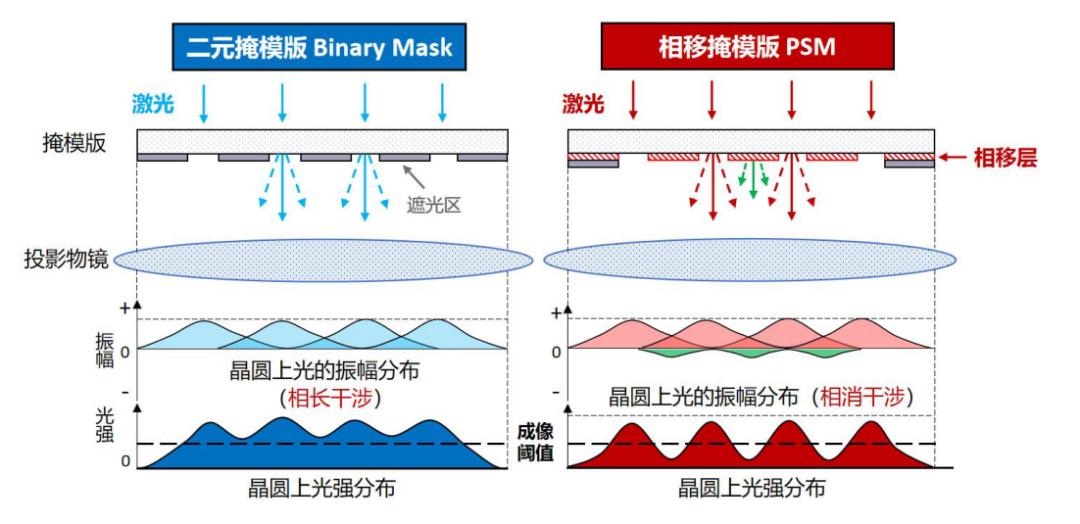

产品将遮光区光密度OD值稳定控制在≥4.1,遮光性能优异,有效规避漏光、漫反射造成的图案晕染、边缘毛糙,保证曝光成像边界清晰可控,进一步削减线宽异常带来的对位风险。

2、2~5μm优异重合精度,降低套刻累积误差

针对多层套刻的应用需求,依托严苛的全流程制程管控,将掩膜图形重合精度控制在2~5μm。层间的图案错位被约束在极小范围。应用于封装产线,能够显著改善过孔-焊盘、线路-介质层的对齐效果,避免了因为掩膜对位偏差导致的层间错位。


尤其是对于多层重布线、多介质层的封装结构,高重合精度掩膜能有效抑制逐层叠加的套刻误差,不用反复调整曝光对位参数,即可实现稳定的层间对齐,从源头提升多层制程的良率。

3、高性能基材,抑制环境带来的尺寸漂移

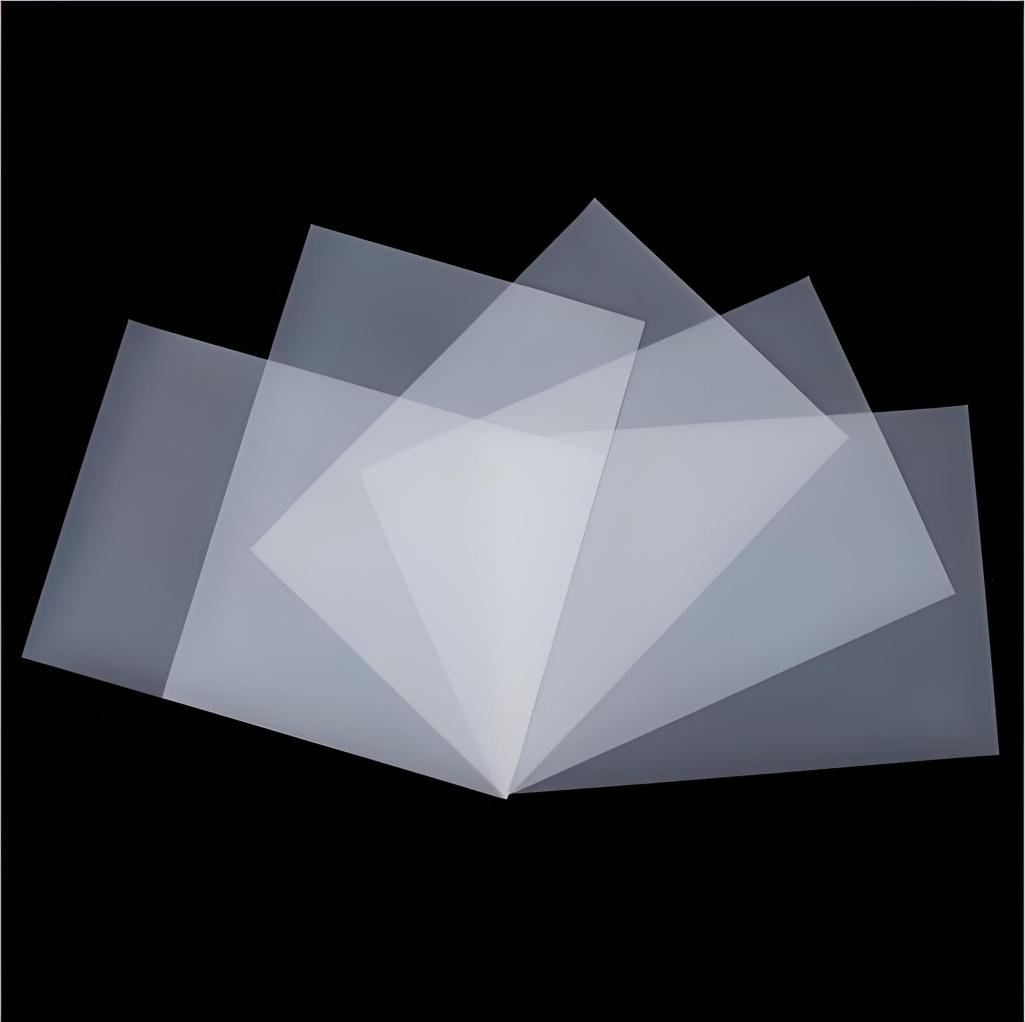

大凡光电菲林光罩掩膜版选用Kodak、Agfa专业光学菲林作为基材,标准厚度0.18mm,基材本身具备优异的几何稳定性,在常规温湿度环境下形变量极小。相比普通基材,它受温度变化的影响更小,掩膜本身的尺寸漂移被控制到极低水平,量产过程批次一致性更高,缓解环境温度波动造成的批次良率起伏。


产品标配PE保护光膜,覆盖图案表层,既能减少使用过程中的划伤磨损,也能提升对光刻制程化学环境的耐受度,掩膜高频次使用下依然保持图案完整,保障长期使用的精度稳定。

三、典型封装场景:高精准掩膜落地提良率

不同封装场景的痛点各有侧重,高精度光罩掩膜版可以针对性匹配制程诉求,赋能各类先进封装工艺。

1、扇出型封装:细密布线的良率保障

扇出型封装的重布线层线路细密、焊盘密集,对线宽精度、层间对位提出严苛要求。大凡光电菲林光罩掩膜版8μm最小线宽、2~5μm重合精度,能精准还原重布线设计版图,线路形态均匀、焊盘对位准确,有效减少线路偏移、焊盘错位导致的失效,有效提升扇出封装的制程良率。同时支持灵活定制,交期短,非常适配扇出封装多品种、快迭代的生产节奏。

2、高端封装基板:夯实过孔对位的可靠性

高端封装基板的通孔、盲孔与布线的对位质量,直接决定焊接可靠性与电气性能。高精度掩膜保障各层线路与孔位的精准匹配,避免因为对位偏差导致的焊盘有效面积缩减、导通电阻偏高甚至断路问题。支持标准710×810mm幅面可整版排布多块基板,兼顾生产效率与批量一致性,适配封装基板的量产需求。

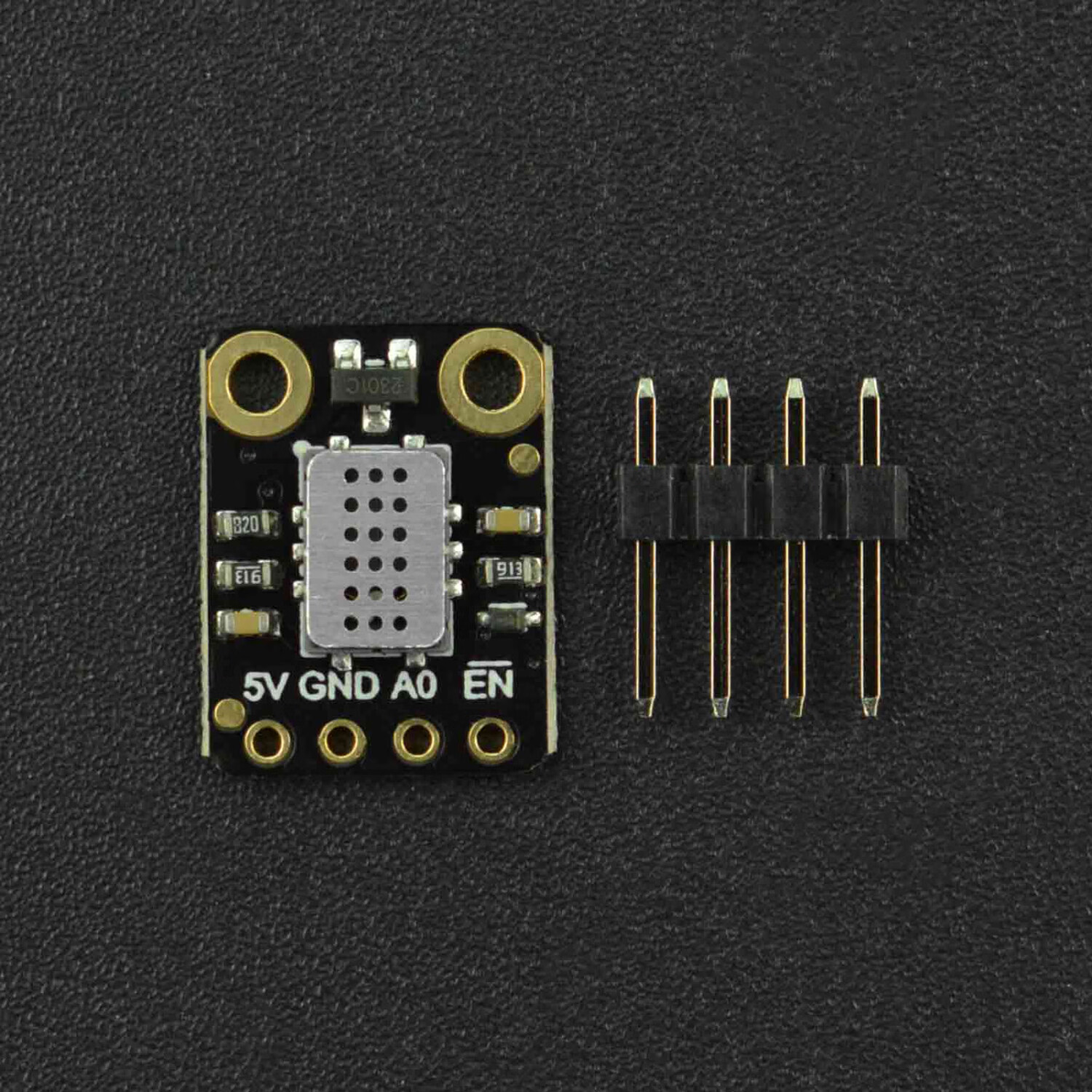

3、MEMS与微型器件封装:小批量的精度之选

微型传感器、MEMS器件的封装图形复杂、品类多、单批产量不大,但精度要求高。石英玻璃掩膜版定制成本高、周期长;菲林光罩掩膜版既能达到微米级的加工精度与快速打样能力,大幅降低研发与生产成本,完美适配这类多品种、小批量的封装场景。


4、Chiplet异质集成:高密度互连的精度支撑

Chiplet异质集成的布线密度高、互连层数多,层间套刻要求严苛。高重合精度光罩掩膜版的多层互连图形对齐,降低层间错位引发的的互连失效风险,提升异质集成的良率与可靠性。同时支持速改图打样,适配Chiplet技术快速迭代的节奏。

四、选型与使用指南:充分释放掩膜精度价值

选对掩膜只是第一步,规范的选型与使用能进一步保障精度、提升良率,几个实用建议可以参考。

选型上,根据制程线宽要求选择对应分辨率:线宽10-20μm精细线路即可,性价比最优;线宽10~20μm的精细线路选50800dpi款,精度更有保障。多层套刻制程场景优先选用同一批次制作的掩膜,批次一致性更好,套刻精度更有保障。高频使用场景选带PE光膜表面处理的款式,使用寿命更长。

使用与维护上,建议存放于15~25℃、相对湿度40%~60%的洁净环境中,垂直悬挂放置,避免重物堆叠与弯折,减少温湿度变化带来的基材形变。拿取时仅接触边缘区域,禁止用手直接触摸图案表面;清洁时用洁净氮气吹扫浮尘,污渍可用无尘布蘸无水乙醇轻轻擦拭,禁用硬质工具刮擦。

同时建立定期复检机制,高频使用场景每月抽检一次线宽与尺寸精度,出现划痕、图案脱落、尺寸超差时及时更换,避免因掩膜老化导致批量良率下降。

结语

先进封装的良率提升,从来不是单靠某道工序的优化,而是全流程精度的系统性升级。光罩掩膜版看似只是光刻工序里的一张“底片”,实则是封装图形转移的关键精度载体——其图形精度与层间对位能力,直接影响后续制程的精度与良率表现。

大凡光电菲林光罩掩膜版凭借微米级线宽控制、高重合精度与稳定的基材性能,从图形源头收紧尺寸与对位偏差,为扇出封装、封装基板、MEMS器件等多场景提供可靠的光刻图形支撑,以精准的光学工艺,助力封装制程稳步提升良率与品质。
