逛商场时见过的裸眼3D大屏、文创店里的立体画卡、高端包装上的防伪图案，不用佩戴任何眼镜，就能看到层次分明、呼之欲出的立体效果。很多人以为这是屏幕特效或是印刷技巧，其实这份视觉体验的背后，是一套精密的光学成像技术——以柱镜光栅为代表的光学结构，与经过视差分割、合成处理的立体图像层相互配合。前者负责光线的空间分配，后者负责立体画面的精准承载，二者微米级的对位配合，最终把平面图像变成了跃然纸上的立体视觉。

一、裸眼3D的本质：双眼视差的视觉魔术

裸眼3D的底层逻辑，其实和人眼看世界的原理完全一致。人的左右眼相距约6厘米，观察同一物体时，左右眼看到的画面存在细微的视角差异，大脑接收这两幅存在视差的画面后，会自动融合出物体的空间深度感，这就是立体视觉的来源。

3D眼镜是通过主动或被动分光，让左右眼分别看到不同画面；而裸眼3D则是通过光学结构本身，把不同视角的画面直接投射到对应的空间角度，人站在合适位置时，左右眼会自然接收对应视角的图像，无需额外设备就能感知到立体感。

这套光学方案的核心有两个部件：一个是负责“分光线”的柱镜光栅，另一个是负责“存画面”的3D立体菲林。二者各司其职，精准配合，共同完成从平面图像到立体视觉的转换。

二、柱镜光栅：控制光线走向的“透镜阵列”

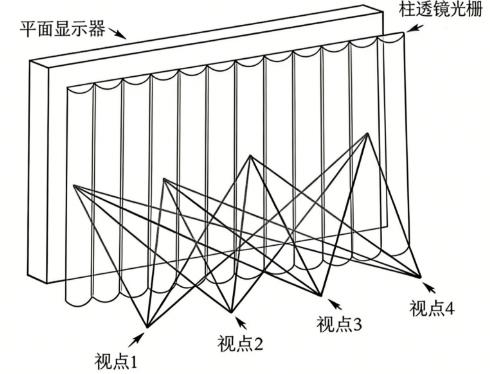

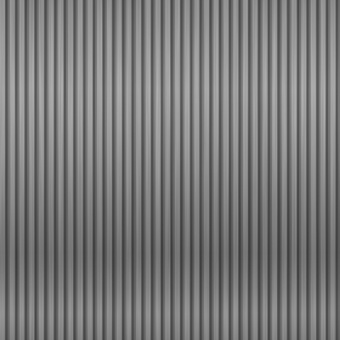

柱镜光栅是裸眼3D系统里的“光线分配器”，也是最广为人知的立体显示结构。它的表面是一排平行排列的微小柱面透镜，每个柱镜都相当于一个微型的柱状凸透镜，能把背后不同位置的图像，投射到不同的水平角度上。

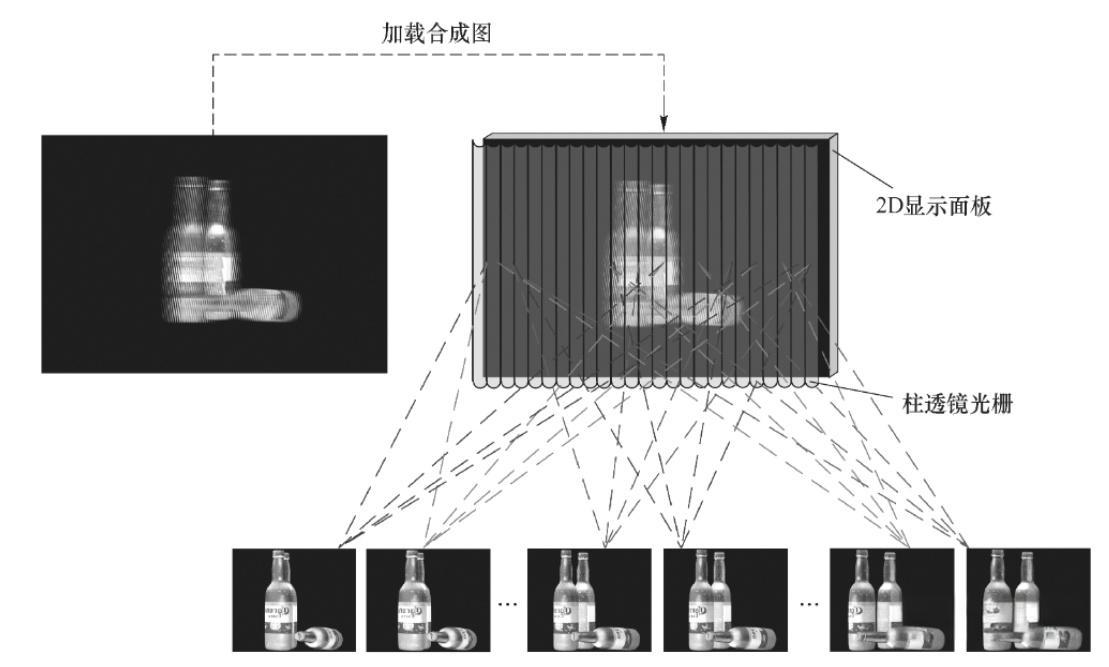

简单来说，柱镜光栅就像给画面加了一层“方向滤镜”：光栅背后的图像被分成了很多列，每一列图像对应一个视角；经过柱镜的折射后，不同列的画面会投射到不同的角度范围。人站在观看位置时，左眼只能看到奇数序列的画面，右眼只能看到偶数序列的画面，两幅存在视差的画面进入大脑，自然就合成出了立体感。

传统柱镜光栅方案常出现立体效果弱、串影、边缘模糊的问题，很多时候根源不在光栅本身，而在承载图像的底片精度不足。早期的裸眼3D印刷多采用普通丝网印刷，线条边缘模糊、对位偏差大，经过光栅折射后画面串扰严重，立体感大打折扣。想要获得清晰干净的立体效果，首先得有一块足够精准的图像载体。

三、3D立体菲林：立体画面的高精度“图像母版”

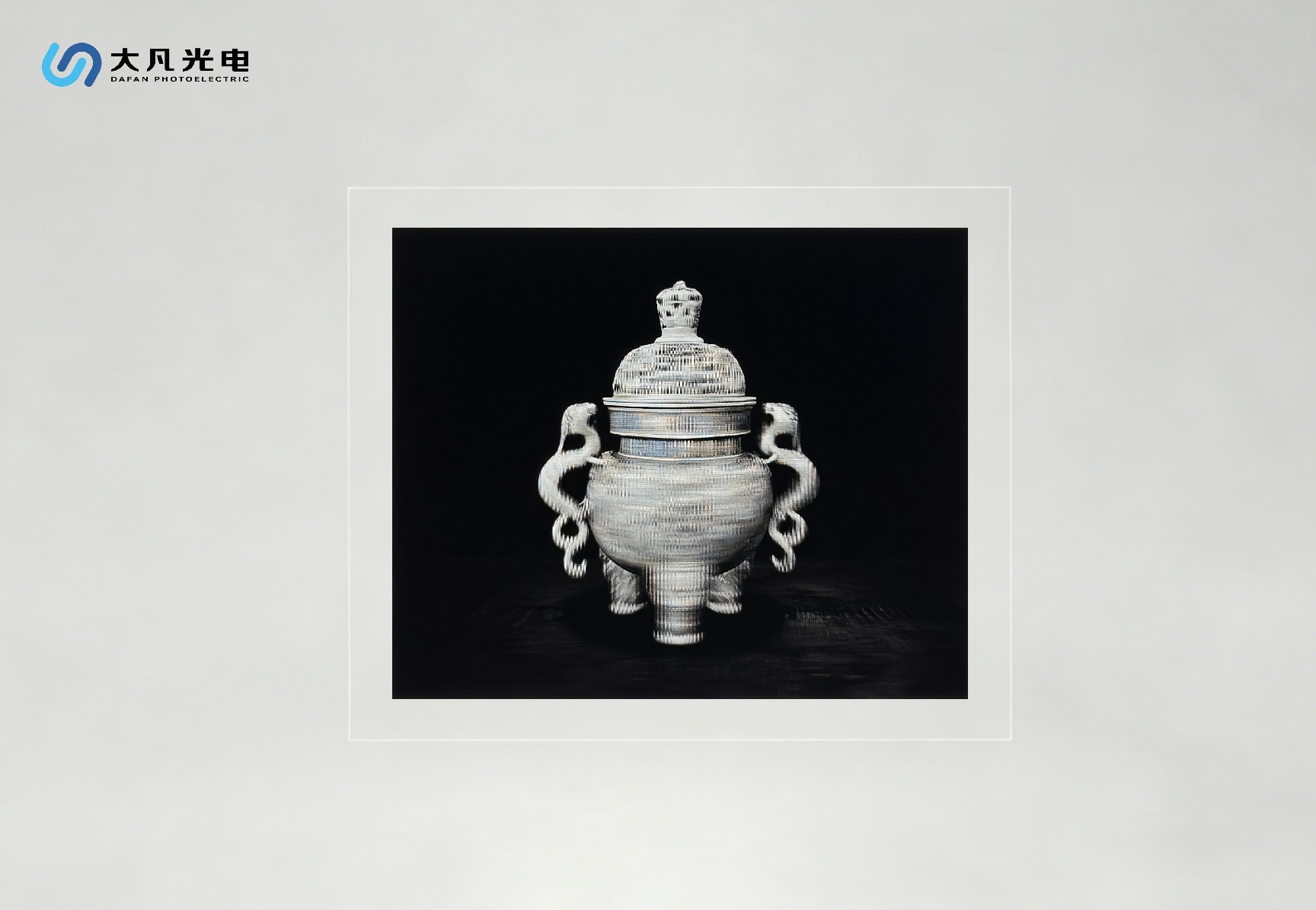

3D立体菲林是承载多视角视差图像的重要图像载体，它将左右眼乃至多视角画面按照柱镜光栅的节距进行高精度分割与交织，使不同视角的图像信息被精准排列在同一图像载体上，为后续裸眼3D成像提供关键的立体图像信息。

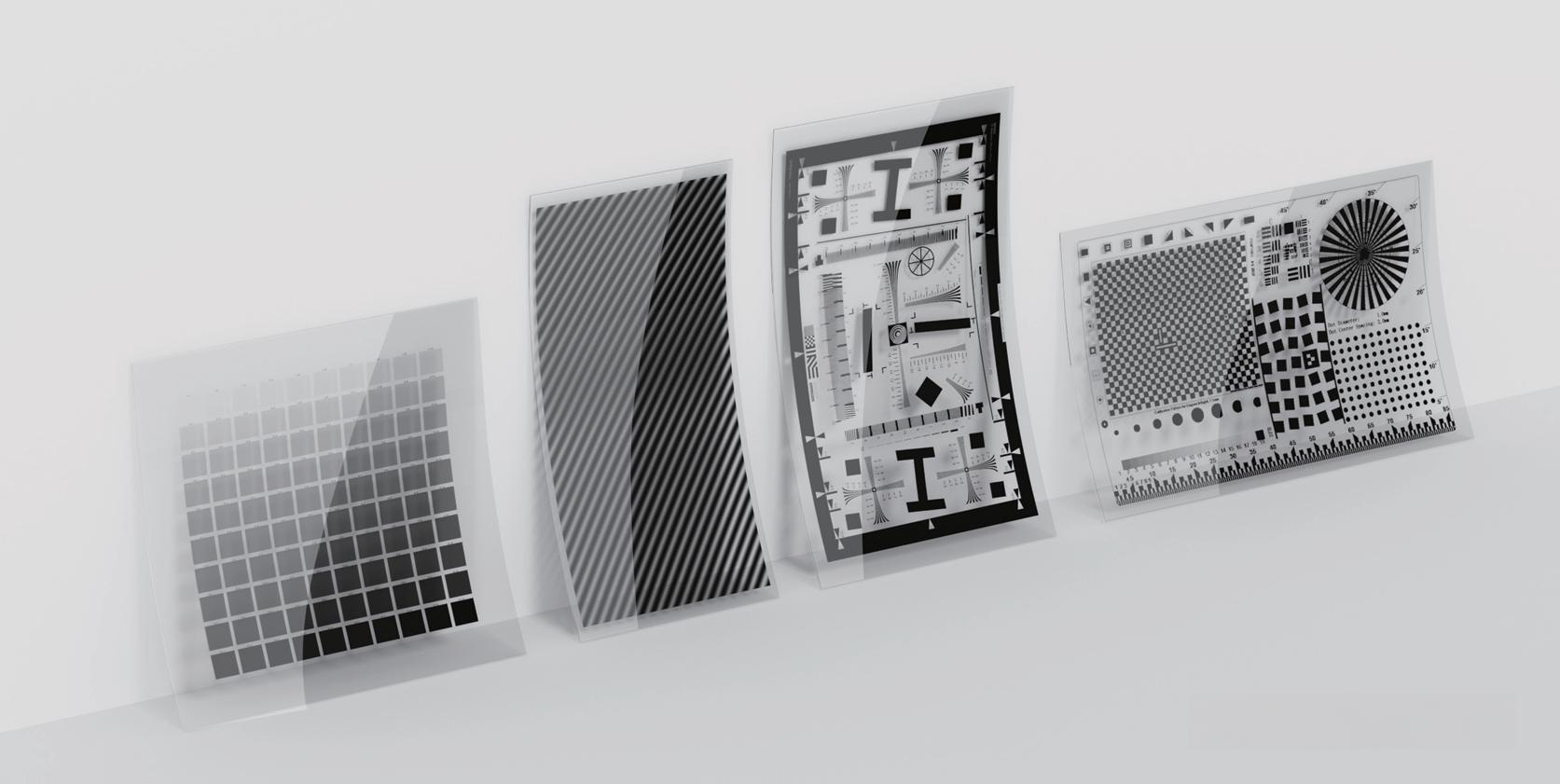

大凡光电3D立体菲林采用Kodak、Agfa专业光学感光胶片为基材，通过视差光学成像技术制作，标准厚度0.18mm，最小线宽可达8μm，线宽误差稳定控制在1~2μm。相比传统印刷方案，它的优势十分突出：

首先是图案精度高，边缘锐利无串色。视差条纹的边界清晰干净，经过柱镜折射后不会出现边缘模糊、画面串扰的问题，立体效果干净通透，不会出现重影、发虚的观感。

其次是对位精度准，视角分离均匀。大凡光电3D立体菲林图形重合精度可达2~5μm，不同视角的画面间距均匀、位置精准，能完美匹配柱镜光栅的周期，确保每个视角的画面都能准确投射到对应角度，不会出现视角错位、立体感偏斜的问题。

第三是大尺寸一体成型，适配大幅面场景。最大光绘幅面可达1680×3500mm，无需拼接，整面视差图案一致性好，避免了拼接带来的条纹断层、立体效果中断问题，完美适配大型广告画、商用裸眼3D大屏这类大尺寸场景。

最后是批次一致性强，适合量产。光绘工艺的稳定性高，不同批次的菲林在图案精度、视差间距上偏差极小，批量生产的立体产品效果一致，不会出现有的立体感强、有的效果弱的问题。

四、双件协同：从平面菲林到立体视觉的完整链路

柱镜光栅和3D立体菲林不是简单的叠加，二者的精准贴合才是立体效果的核心。整套成像链路环环相扣，每一环的精度都会影响最终的观看体验。

1、第一步是图像分层制作

根据设计的立体效果，拆分出不同视角的画面序列，通过高精度光绘工艺，把这些序列画面按对应间距精准制作在3D立体菲林上，形成条纹状的视差图案。画面的间距、线宽都要和柱镜光栅的周期严格匹配，差几微米都可能导致视角偏移。

2、第二步是精准贴合对位

把制作好的3D立体菲林精准贴合在柱镜光栅的焦平面位置，保证每一列视差图案，都正好对应柱镜的光学中心。这一步的对位精度直接决定立体效果：对位偏差超过半个柱镜周期，就会出现左右眼画面颠倒、立体感消失甚至反视的问题。

3、第三步是空间分光成像

光线透过菲林带上图像信息，再经过柱镜光栅的折射，不同视角的画面被投射到对应的空间角度。观看者处于合适的视距范围时，左右眼分别接收对应视角的图像，大脑自动融合出清晰的立体效果。

大凡光电在3D立体菲林的制作过程中，会根据配套柱镜的参数精准匹配图案周期与线宽，从源头保障对位精度；同时支持菲林与光栅的一体化定制方案，减少客户端的对位调试成本，让立体效果一步到位。

五、多元场景落地：从文创到大屏的立体体验升级

凭借高精度、大尺寸、高一致性的优势，这套组合方案已经渗透到很多场景，让裸眼3D从“小众特效”变成了广泛应用的视觉方案。

文创与卡牌场景，比如收藏卡牌、明信片、文创周边，选用小尺寸高精度3D立体菲林配合微柱镜光栅，能做出层次细腻、边缘清晰的立体效果，图案细节还原度高，比传统印刷的立体效果提升显著，还能加入动态变换、景深变化等创意设计。

包装与防伪场景，比如高端烟酒、奢侈品包装、票据防伪，采用定制化的3D立体菲林，能做出难以复制的立体防伪标识，不同角度呈现不同图案，兼具视觉效果与防伪功能，同时精度高、批量一致性好，适配规模化生产。

广告与装饰场景，比如商场裸眼3D广告画、展厅装饰墙、品牌形象墙，选用大尺寸一体3D立体菲林配合大规格柱镜光栅，整面一体无拼接，立体效果连贯，视觉冲击力强，相比拼接方案效果与寿命都更有优势。

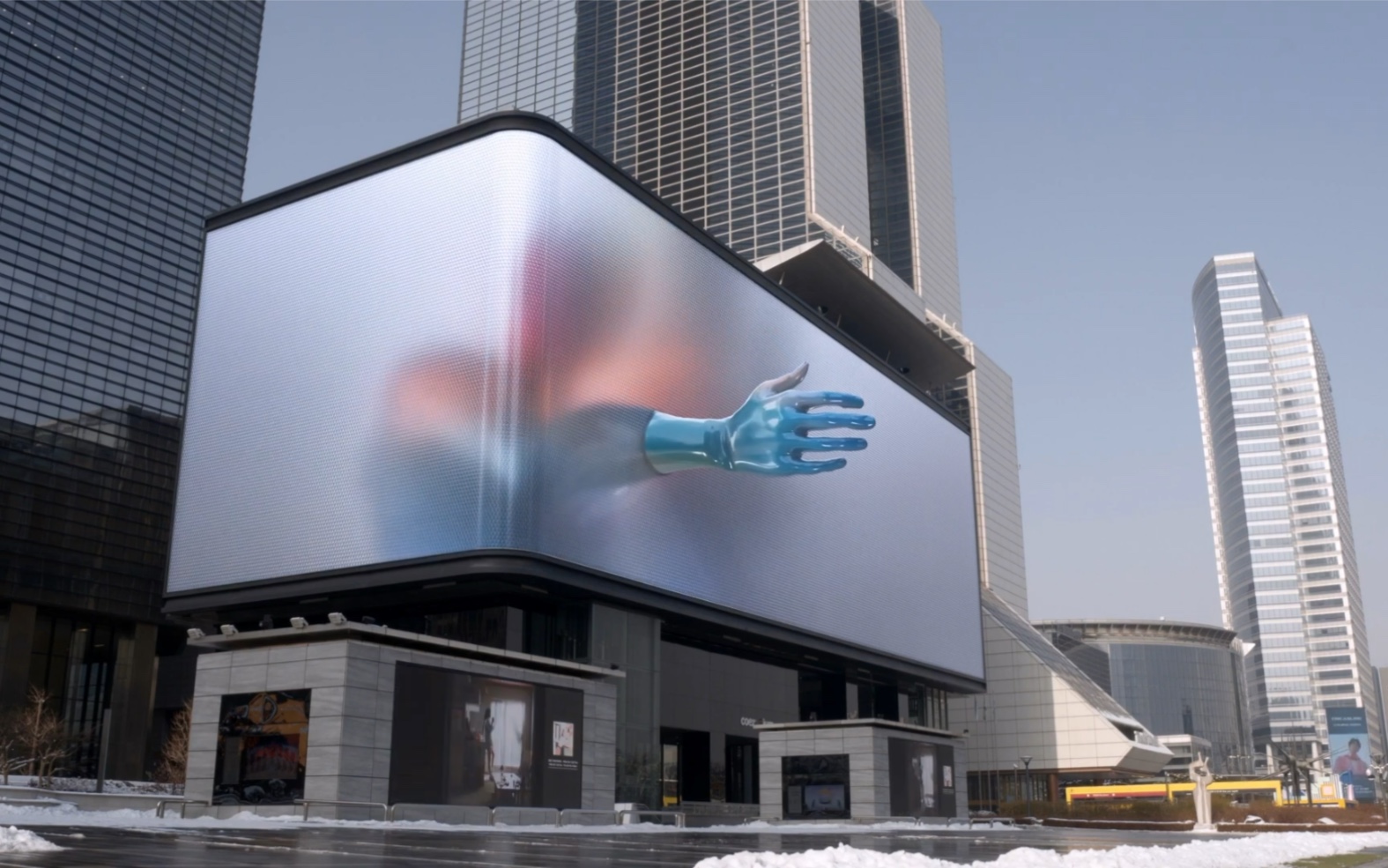

商用显示场景，比如裸眼3D广告屏、商显大屏，可定制对应分辨率的3D立体菲林，配合大屏柱镜结构，实现大尺寸裸眼3D显示，无需特殊播放设备，普通画面信号就能呈现立体效果，适配广告传媒、展览展示等场景。

结语

裸眼3D看似是视觉魔术，实则是精密光学工程与图像处理技术共同作用的结果。柱镜光栅负责调控不同视角下的光线传播方向，3D立体菲林则承载经过视差分割与交织处理的立体图像信息。只有光栅节距、图像排列以及两者的位置关系实现高精度匹配，才能让左右眼接收到不同的视差信息，从而让平面的图像呈现出跃然纸面的立体视觉效果。
