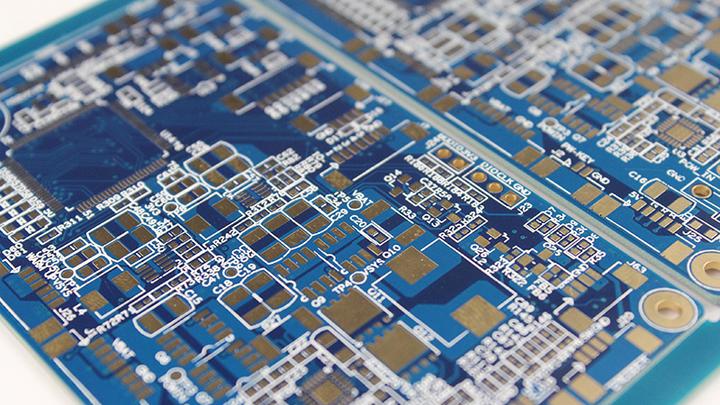

做PCB、FPC精密蚀刻的朋友，多少都有过类似的经历：EDA图纸上画得规规整整的10μm级线路，做出来要么偏粗要么偏细，整批产品阻值波动明显；多层板层间对位持续存在微米级偏差，调曝光参数、调蚀刻工艺条件都治标不治本；大尺寸加热膜、宽幅线路板生产时，拼接处频繁出现线路断层、尺寸偏差，整板一致性始终无法达标。很多人第一反应是蚀刻工艺参数没调好或者是设备精度不够，可排查到最后往往发现：问题的根源，藏在最容易被忽视的图形转移核心载体——蚀刻菲林。

蚀刻菲林正是精密蚀刻制程的核心光学载体，它就像一套高精度的“光影底片”，能够把设计完成的线路、焊盘、电极图案微米级精准复刻到金属基材表面，从源头决定了最终成品的线路精度、多层板层间对位与批次一致性。大凡光电全系列蚀刻菲林产品，覆盖从标准精度到超高精度、从小尺寸到超大尺寸的完整规格矩阵，为PCB与FPC制造提供稳定可靠的图形转移基准。

一、蚀刻菲林：精密线路制造的“光学底片”

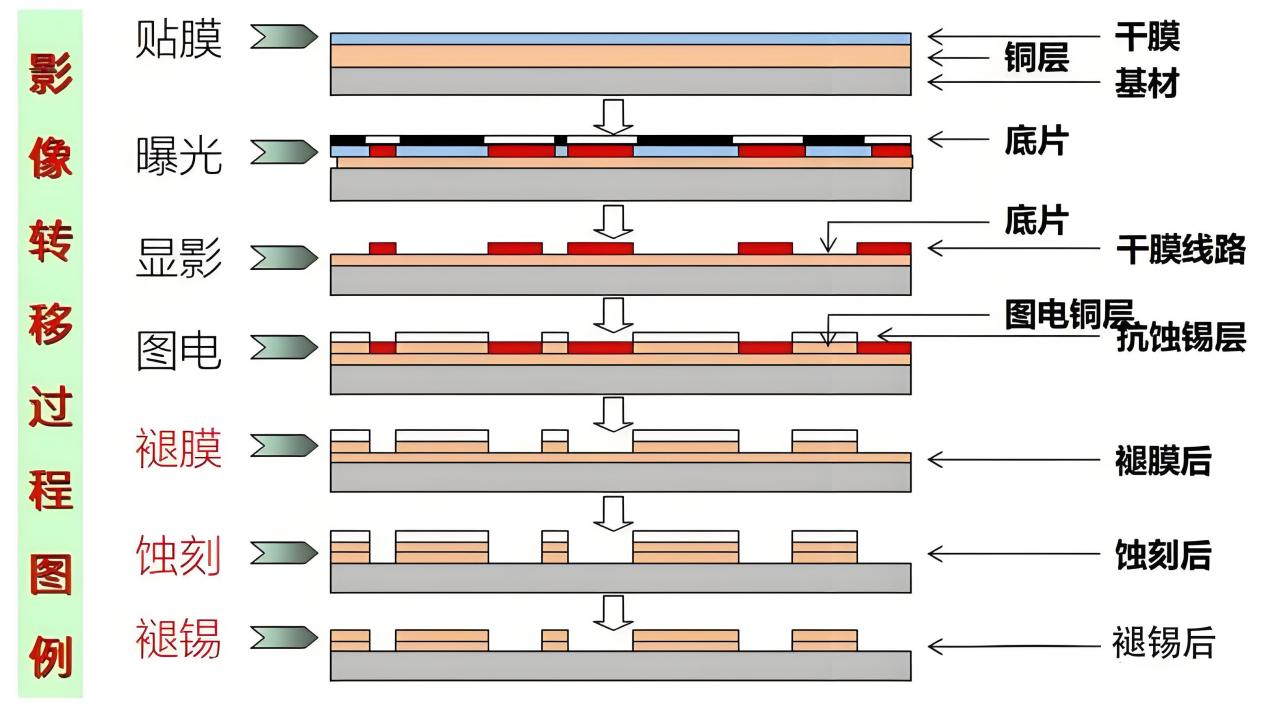

很多人简单的认为蚀刻菲林就是一张印了图案的塑料薄片，实则它是连接数字设计与实体电路板的核心桥梁。整套制程的逻辑很清晰：先通过高精度光绘设备，把EDA软件输出的电路图形以微米级精度成像在感光菲林基材上，形成高对比度的遮光与透光区域；再将菲林贴合在涂覆感光干膜的基板表面，依靠紫外曝光把图案转移到干膜上；最后通过化学蚀刻工序，把菲林上的图形1:1转化为实体的金属线路结构。

看似简单的图形转移属于精度层层传递的加工过程。菲林本身的线宽准不准、边缘锐不锐、图形对位准不准，会直接反映到最终的电路板成品。可以说，蚀刻菲林的精度上限，就是这条蚀刻产线的良率上限。想要提升生产良率、产品精度，选对、用好蚀刻菲林这块“光学底片”，往往比反复调试制程参数更加高效。

二、五大核心技术指标：每一项都对应制程良率

蚀刻菲林的性能从来不是模糊的“清晰度”，而是由一系列可量化的技术指标定义。大凡光电蚀刻菲林的每一项指标，都对应着制程里的各类工艺痛点。

1、分辨率与线宽精度：决定线路微细加工能力

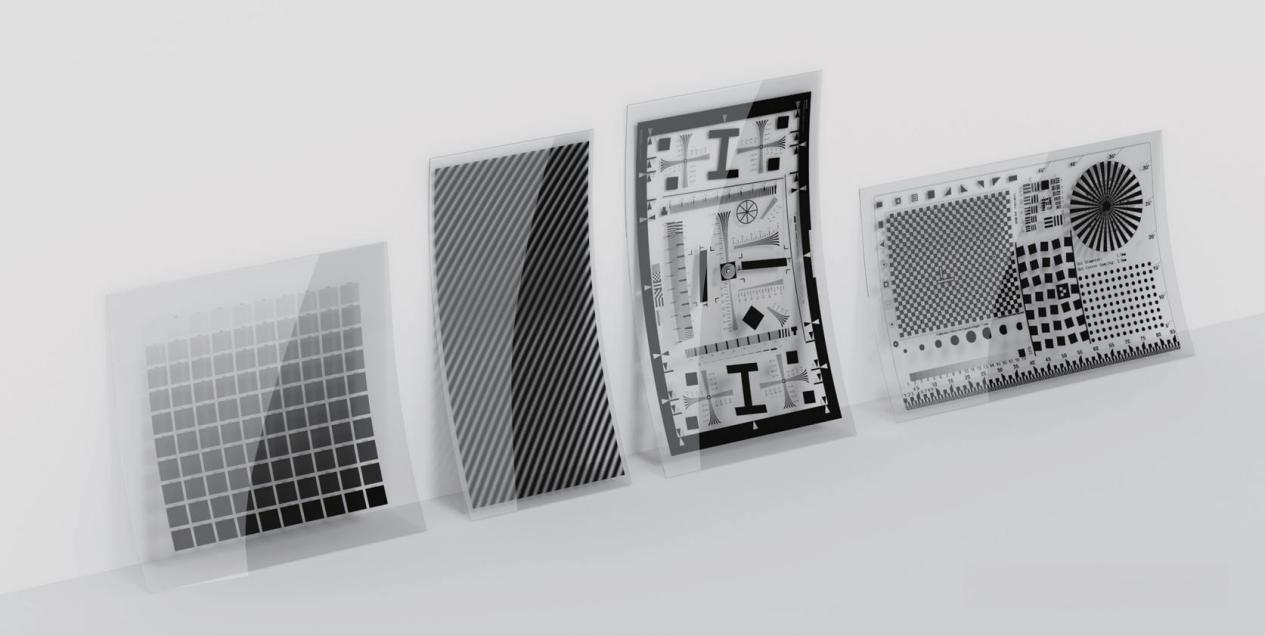

这是蚀刻菲林最核心的精度指标。大凡光电蚀刻菲林覆盖800dpi、1600dpi、25400dpi、50800dpi全分辨率档位，最小加工线宽可达8μm，全线宽误差稳定控制在±1~2μm区间。不同分辨率对应不同的制程需求：常规线路用低档位，兼顾高性价比，微细线路用高档位，保障加工精度。可靠的线宽控制能有效降低蚀刻侧蚀带来的线路尺寸偏移，让批量生产的线路阻值更稳定，尤其适配对导电性能要求严苛的精密电路。

2、层间重合精度：决定多层板的对位良率

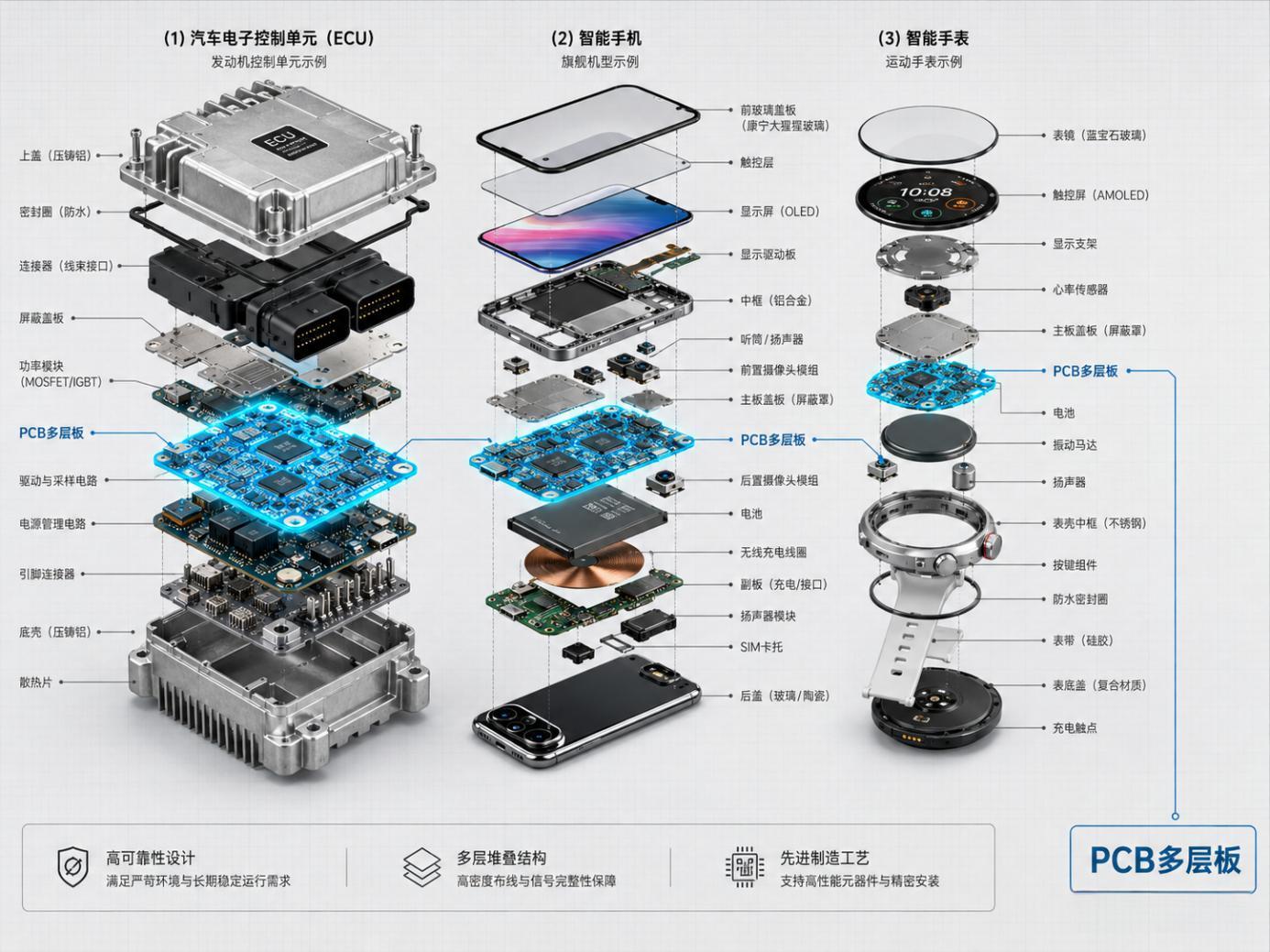

对于多层PCB、HDI板这类需要多道蚀刻的产品，层间的对位精度直接影响成品良率。大凡光电蚀刻菲林的图形重合精度可达±2~5μm，各层图形的相对位置偏差可控。叠层蚀刻时，稳定的重合精度能有效避免偏孔、内层线路偏移等缺陷，大幅降低复杂结构的报废率。产品层数越高、布线密度越大，重合精度的价值越突出，它能从图形转移的源头，把层间对位误差控制在微米级。

3、光密度与表面处理：决定线路边缘成型质量

光密度（OD值）决定了菲林的遮光能力，表面处理工艺直接影响曝光成像的边缘效果。大凡光电蚀刻菲林黑色遮光区OD≥4.0，遮光能力充足，杜绝漏光、半透光的问题；标配PE哑膜表面处理，能有效抑制曝光过程中的光线漫反射，避免线路边缘虚化、光晕扩散。反映到蚀刻结果上，即可得到侧壁光滑、边缘锐利无锯齿的线路，减少毛边、侧蚀不均的缺陷，既能保障线宽精度，也能提升线路的电气可靠性。

4、基材稳定性：决定批次生产一致性

批量生产最怕的就是“这次准、下次偏”。大凡光电选用Kodak、Agfa专业PET感光胶片为基材，标准厚度0.18mm，具备优异的尺寸稳定性与耐化学腐蚀性能。在常规温湿度环境下，基材尺寸漂移极小，可耐受显影、蚀刻环节的酸碱环境短暂接触，图案无晕染、图层无脱落。实现同批次、不同批次的菲林精度高度统一，产品良率更稳定，减少产线反复调试制程参数工作。

5、大尺寸一体成型能力：决定大面积产品整板均匀性

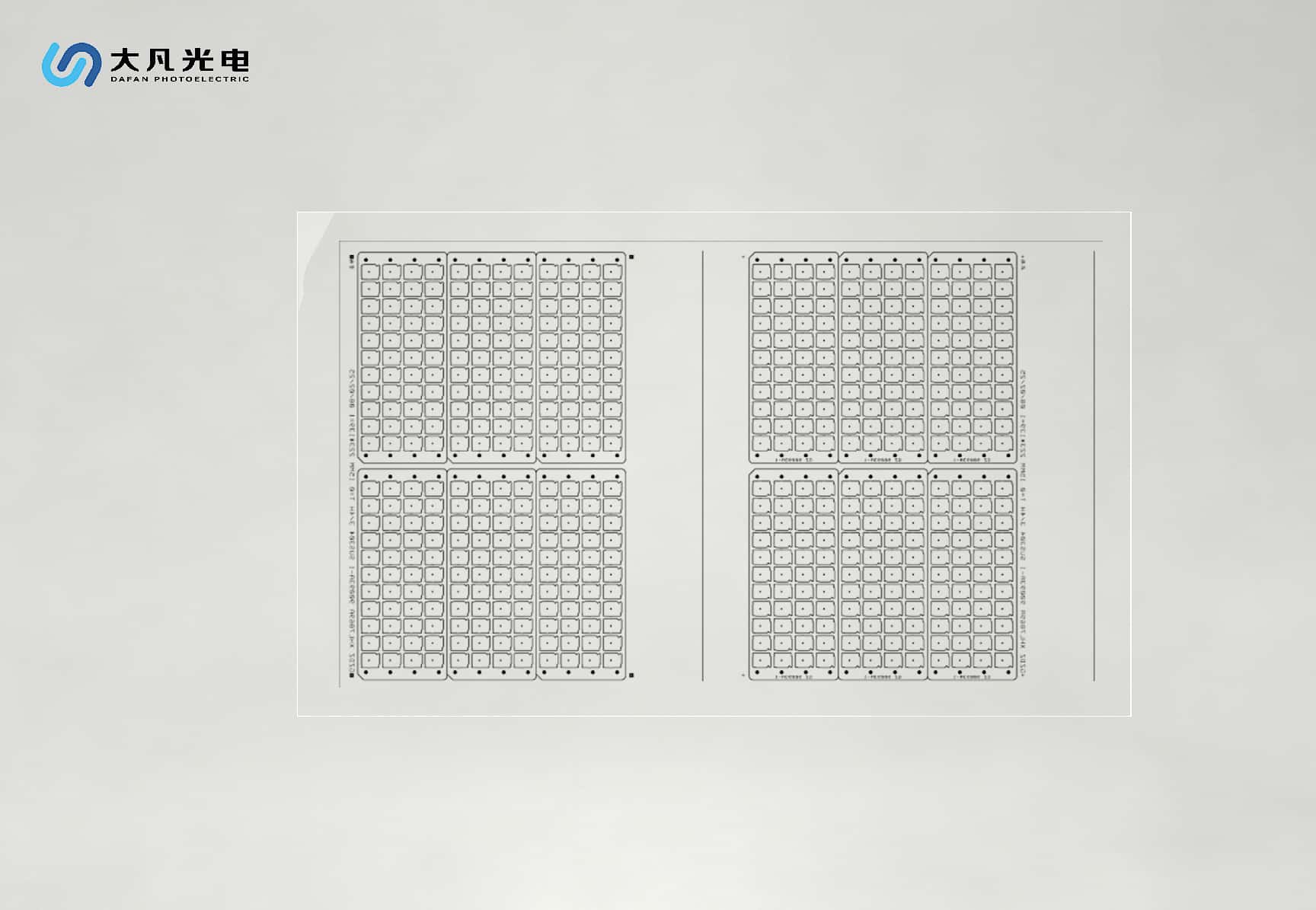

针对大尺寸PCB、大面积发热膜、宽幅线路板这类产品的生产中，拼接式菲林极易在接缝处产生线路断层、功率分布不均等问题。大凡光电支持最大1680×3500mm的超大尺寸一体光绘，无需拼接。一次曝光就能完成整片图形转移，从根源上消除拼接带来的尺寸误差，保障整面线路、网点一致性，特别适合新能源加热片、大尺寸显示屏背板这类对均匀性要求严苛的产品。

三、分场景适配：PCB与FPC制程的差异化匹配

PCB和FPC的制程特性、精度需求差异显著，菲林选型逻辑也完全不同。结合大凡光电的产品体系，按需匹配才能兼顾精度与成本。

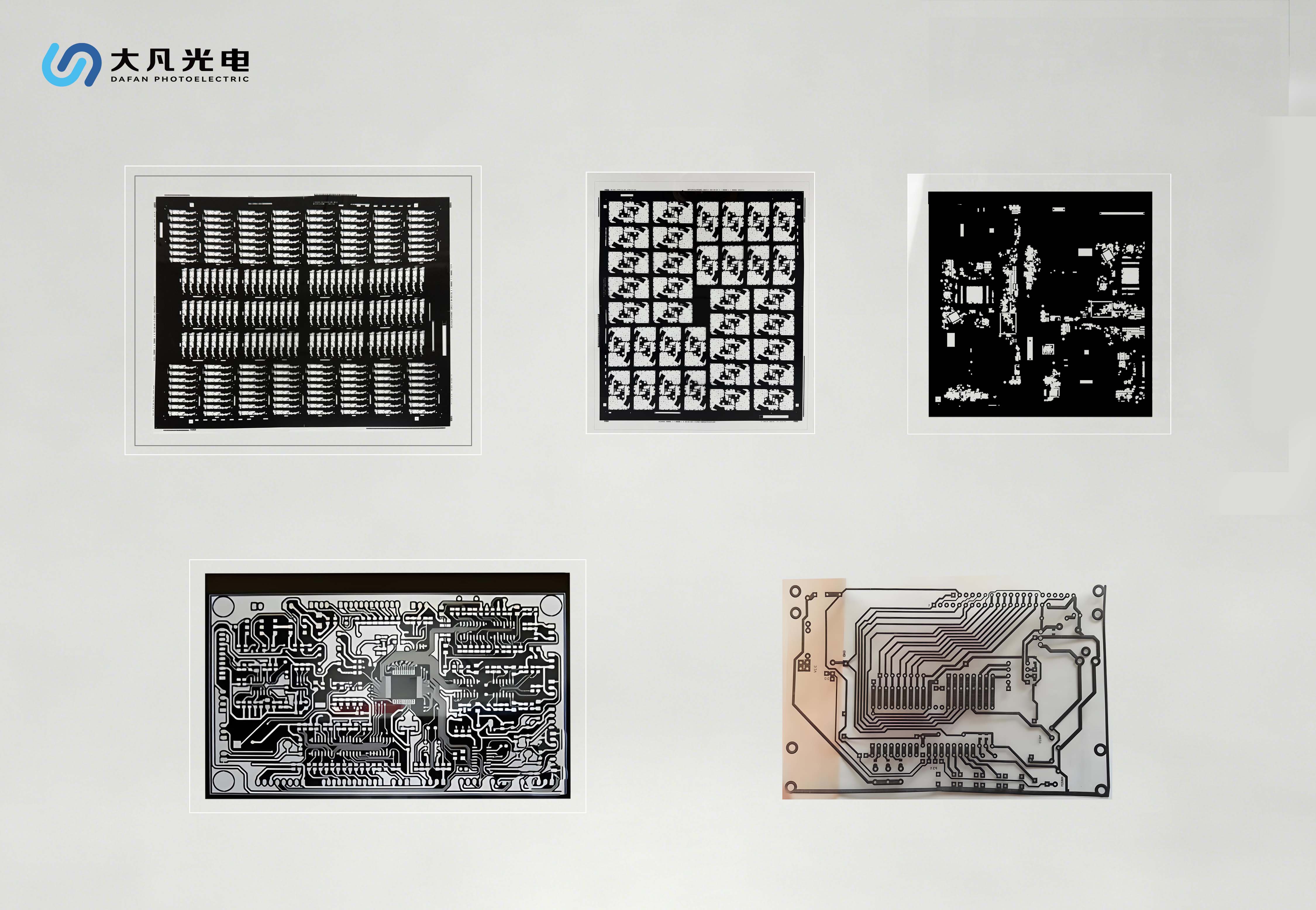

1、PCB制造：覆盖单面板至高阶HDI全品类

PCB行业产品跨度大，从简单电源板到高阶HDI板，对菲林性能的需求天差地别。

普通单/双面板与电源板：选用800~1600dpi标准精度蚀刻菲林，可充分满足50μm以上的常规线路生产，性价比高、交付周期短，适配普通消费电子、工控产品大批量制造。

中高密度多层板：优先选用25400dpi中高精度款，±2~5μm的重合精度，充分保障4~8层板的层间对位效果，避免偏孔、线路偏移问题，兼顾精度与成本，是消费电子主板、通信设备板的主流选型。

高阶HDI与微细线路板：选用50800dpi超高精度蚀刻菲林，支持最小8μm线宽加工，适配盲埋孔、微导通孔、10μm级微细线路的蚀刻需求，满足高密度、高可靠性产品的制程要求。

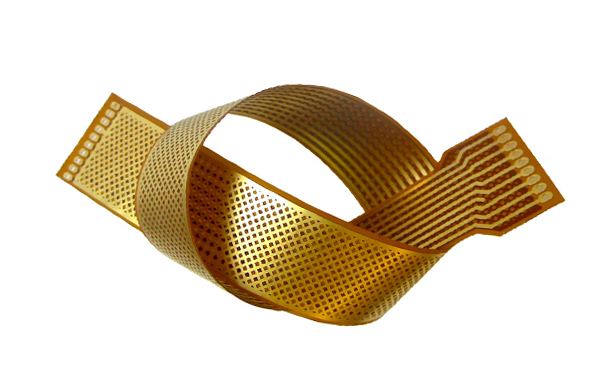

2、FPC制造：适配柔性工艺特殊要求

FPC因为基材柔软、制程温度工况复杂，对菲林的适配性要求更高，不同等级的产品对应不同解决方案。

常规柔性排线与辅板：选用标准蚀刻菲林即可，0.18mm超薄PET基材轻薄贴合，能很好适配柔性PI基材的曝光制程，满足常规排线、按键板、辅板的线路蚀刻需求，成本优势明显。

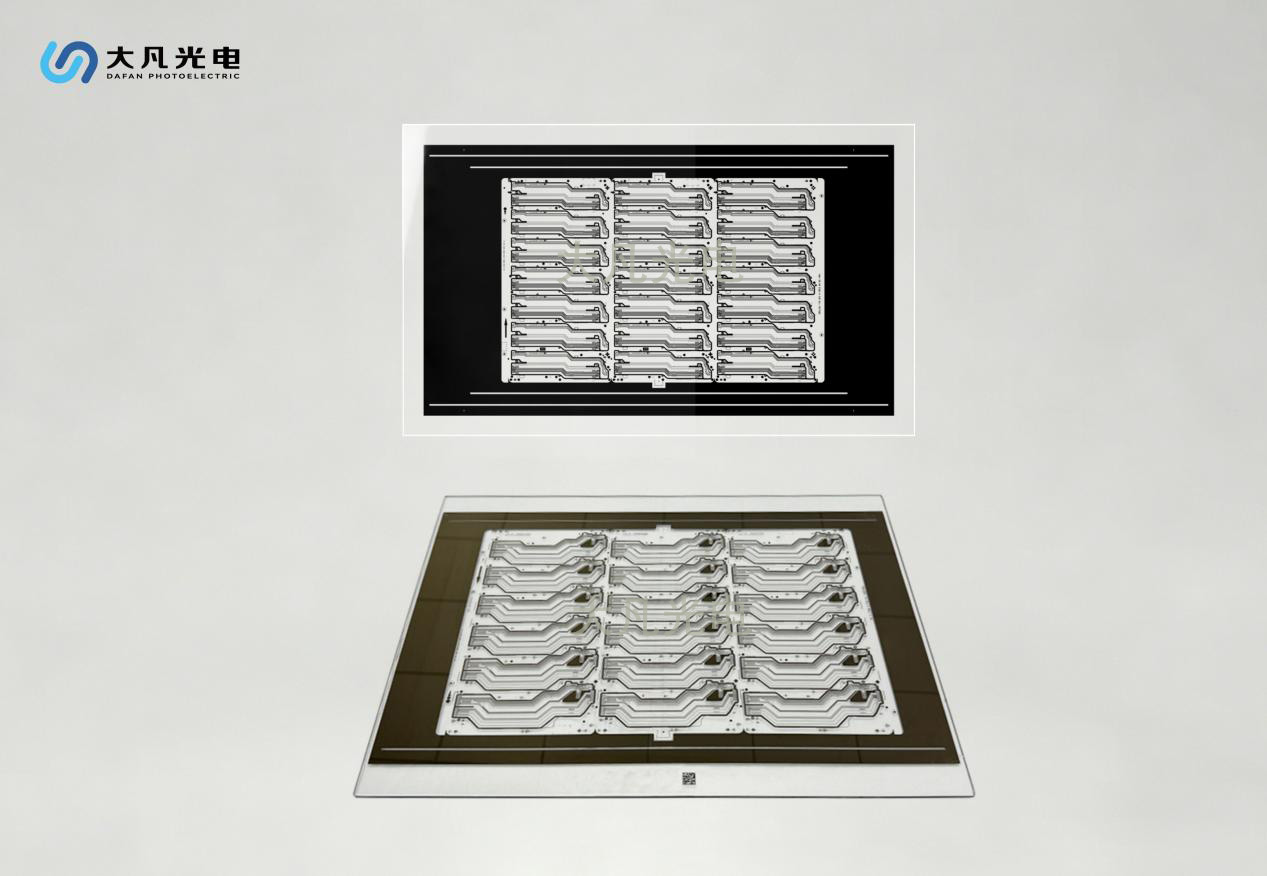

高端微细FPC与高可靠产品：可搭配选用大凡光电FPC玻璃铬版菲林。它以光学玻璃为基材，线缝精度可达0.5μm，尺寸稳定性与耐高温性远优于PET基材，特别适合折叠屏排线、可穿戴设备微细线、车载高可靠FPC这类对精度与耐候性要求都高的场景，能更好地承受FPC制程的高温工序，保障长期使用的精度稳定性。

四、选型与使用误区指南

选对产品是基础，规范使用流程才能把精度充分发挥出来，几个高频误区点可以提前注意。

第一，按需选择精度档位，不盲目追求最高配置。线宽≥50μm选800dpi，20~50μm选1600~25400dpi，8~20μm微细线路选50800dpi。满足工艺即可，过高精度会抬高不必要的成本。

第二，核对图形极性与生产工艺匹配。常规蚀刻选负片（遮光区对应保留金属线路），图形电镀等特殊工艺选正片，根据产线工艺匹配即可，大凡光电正、负两种模式都支持定制。

第三，标准化曝光作业。菲林药膜面必须与干膜紧密贴合，防止气泡造成线路虚化；曝光能量结合菲林OD值与干膜型号匹配调整，能量过高加剧侧蚀，能量不足易出现线路脱落。

第四，规范存储与定期更换。存储环境温度15~25℃、相对湿度40%~60%，避光干燥存放，垂直悬挂，避免重压弯折；表面浮尘用氮气吹扫，污渍可使用无水乙醇轻拭；常规量产建议累计曝光500次左右进行更换，出现划痕、涂层脱落立即停用。

结语

精密蚀刻工艺想要实现精度跃升，不能只依靠调整蚀刻参数，核心在于图形转移环节的精度升级。蚀刻菲林看似只是制程中一张普通底片，实际上是整条产线的精度基准，菲林的性能上限，直接决定终端产品的品质上限。

大凡光电蚀刻菲林拥有完整分辨率档位、全尺寸规格，支持正/负片、特殊定制图形，同时配套FPC玻璃铬版等高端产品，全面覆盖从普通PCB到高端FPC的各类蚀刻场景。从设计图纸到实体电路，这张薄薄的光学底片，以微米级的图形控制能力，为国内精密电子制造筑牢图形转移环节的品质底座。
