做精密制造和工业测量的朋友都懂一个道理：所有的尺寸检测、定位控制、设备校准工作，最终都要依托一套可靠的长度基准作为基准。同一工件，两台二次元测量设备输出结果相差几微米，调半天设备无法解决问题，溯源后发现根源在于两台设备的校准基准不统一；产线上的视觉检测系统数据频繁波动，排查一圈才知道，问题出在校准像素当量所用标尺精度不足。由此可见，长度基准的精度，在很大程度上决定了整个工业测量体系的精度下限。

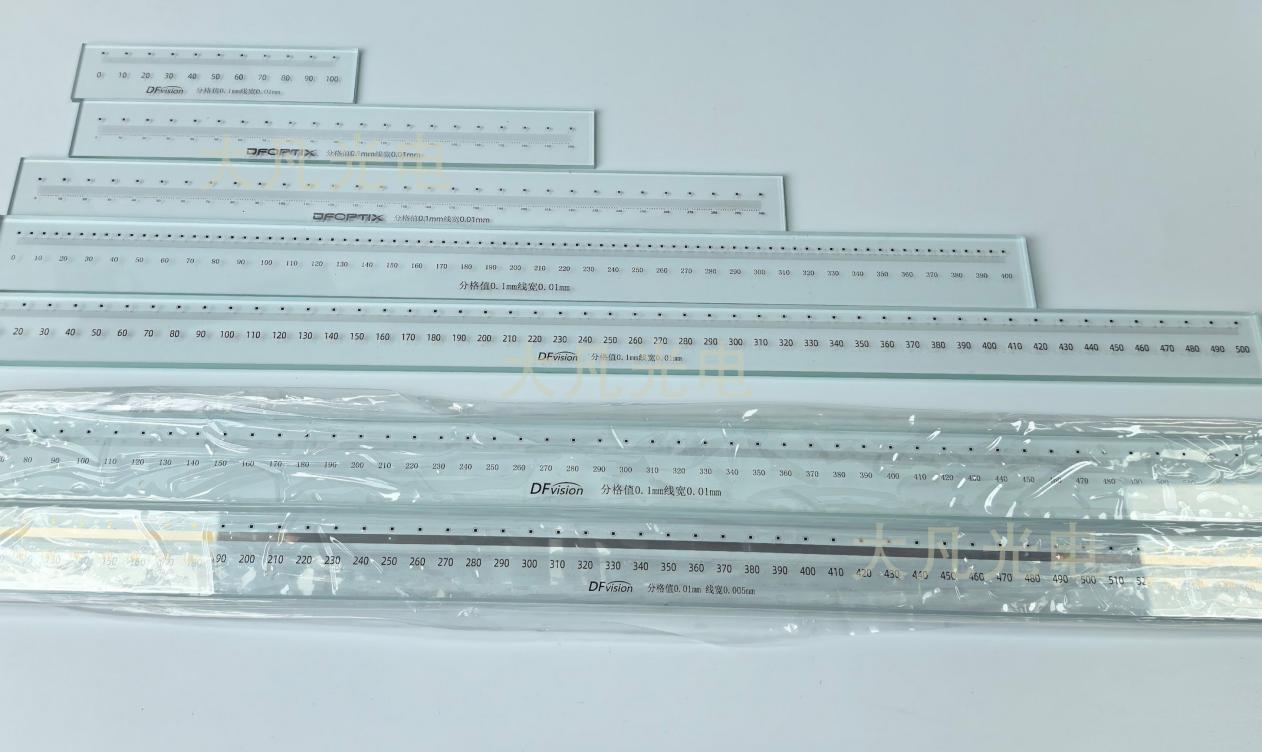

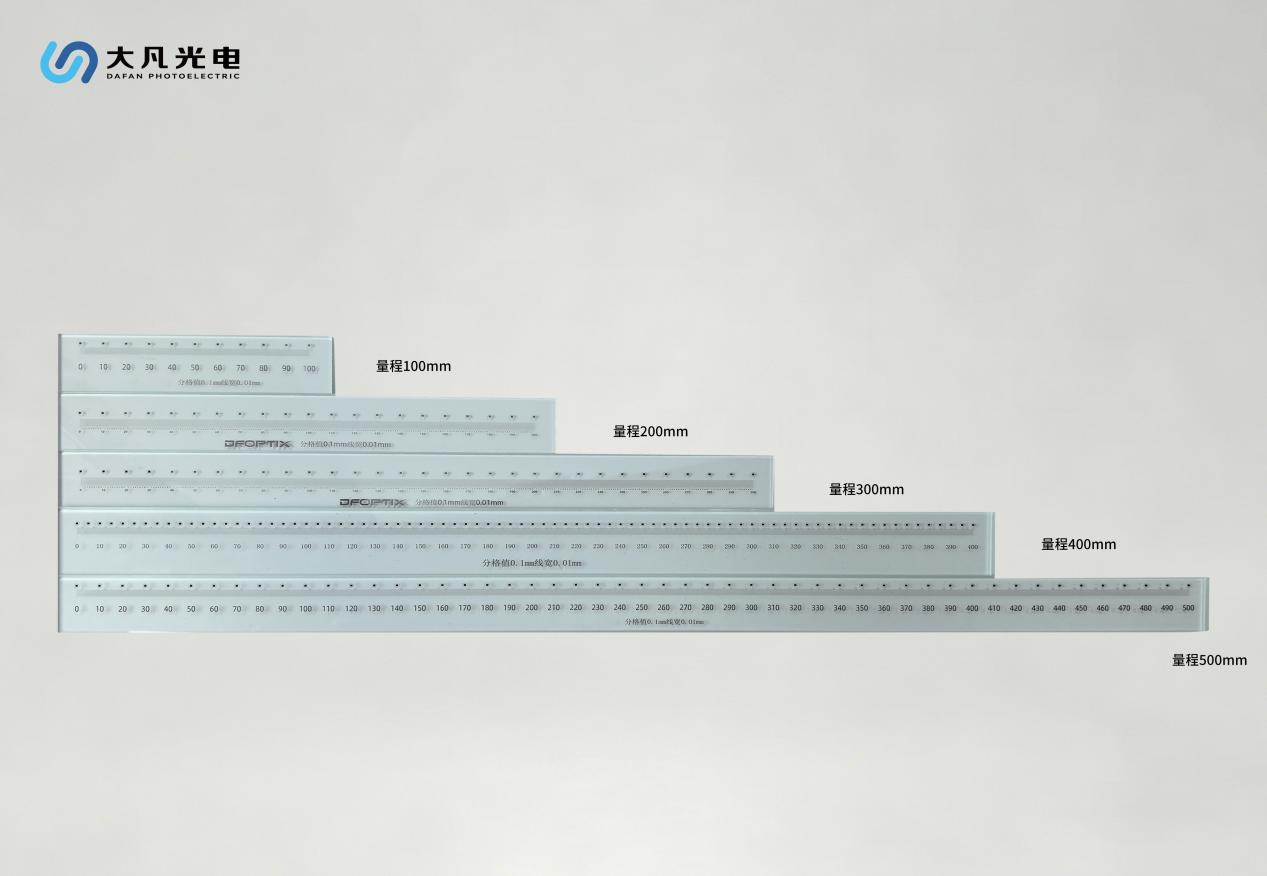

而高精度玻璃线纹尺，正是这套体系里最核心的微米级长度基准器件，它通过精密的光刻工艺把标准刻度复刻在玻璃基材上，为各行业提供可追溯、高稳定的测量参考。大凡光电凭借先进的光刻镀铬技术与光学基材加工能力，打造出多规格完备的玻璃线纹尺产品矩阵，产品核心参数满足国家计量标准，广泛应用于半导体、3C电子、航空航天等高端制造领域。

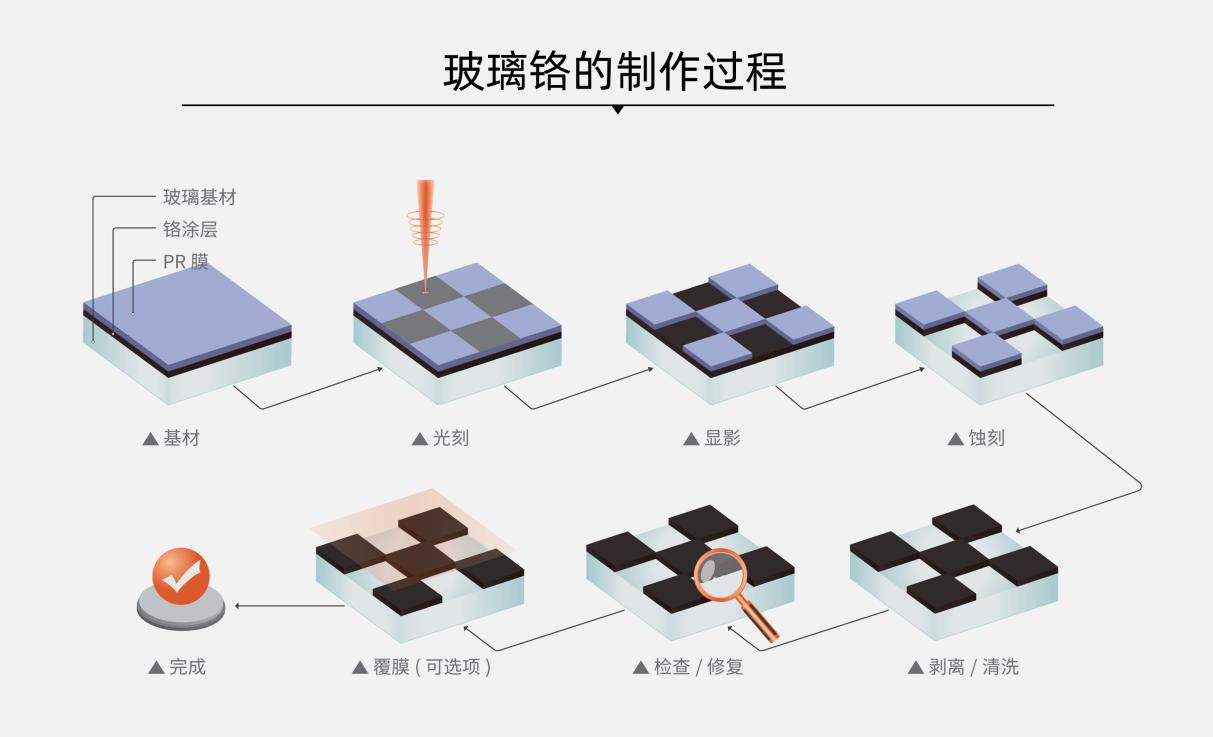

一、光刻工艺赋能：微米级刻度是怎么“刻”出来的

很多人简单的以为玻璃线纹尺只是玻璃表面刻几道线，事实上它是一套集基材、光刻、镀膜、防护于一体多层精密光学构建，每一层的工艺把控，都直接影响最终的基准精度。

大凡光电高精度玻璃线纹尺采用标准化四层结构设计。首先是光学玻璃基板层，为产品提供高平整度的结构支撑，可选浮法光学玻璃、石英玻璃、超白玻璃、低膨胀玻璃四种基材。其中石英玻璃款热膨胀系数约为5.0×10⁻⁷/K（具体数值因石英类型和温度区间略有浮动），在温度波动较小的环境中尺寸形变极微，适配工业现场及高精度计量场景。

第二层是精密线纹层，采用高精度光刻蚀刻工艺成型，最小线宽可达0.55μm，线缝精度控制在±0.5μm，每米刻度的间距累积误差不超过±1μm。相较于传统机械刻线，光刻成型的刻度边缘垂直锐利、无明显毛刺，最大程度降低图像算法识别带来的边缘误差，特定工况条件下亚像素提取精度可达0.01像素，从成像源头减少误差引入。

第三层是金属镀膜层，采用铬（Cr）金属镀膜工艺，铬层与玻璃的光学对比度≥100:1，550nm波长条件下反射率＜13.4%，在绝大多数光照条件下，CCD/CMOS相机可清晰识别线纹边缘，规避因对比度不足造成的测量精度衰减。针对工业现场长期连续使用的场景需求，还可选配透明耐磨防护镀层，有助于提升产品耐磨、抗氧化、防污染性能，有效延长使用寿命。

二、计量溯源体系：让测量结果有迹可循、可比可对

很多工厂的测量设备每年都开展校准，但不同车间的测量数据还是无法对齐，核心问题往往出在量值溯源链发生断裂。一把尺子准不准，不能自己说了算，要能向上溯源到更高等级的计量标准，最终对接国家计量基准，测量结果才具备可比性与公信力。

大凡光电高精度玻璃线纹尺的核心参数符合国家计量标准，可作为二级计量标准器具使用，帮助企业搭建起“企业标准器→现场检测设备”的完整量值传递链路。企业可以用更高精度的大凡光电玻璃线纹尺作为内部标准器具，定期校准产线上的视觉检测设备、二次元影像仪、光栅编码器等测量设备，实现所有设备长度基准的统一溯源。

通过这套体系，不同车间、不同批次，乃至上下游供应商之间的测量数据都能对标统一基准，避免出现“各测各值、标准不一”的痛点，为产品的尺寸公差提供统一的基准。尤其在半导体、精密电子等对尺寸指标极度严苛的行业，可溯源的长度基准刚需配置：小到芯片封装的微米级定位，大到航空部件的尺寸检测，所有数据都能溯源到统一基准，有助于保障产品的互换性与可靠性。

三、全场景落地应用：四大核心领域的精度保障

高精度玻璃线纹尺的应用早已渗透到高端制造的全流程，在不同应用场景中承担着基准校准职能。

1、半导体与电子制造：微尺度检测的基准锚点

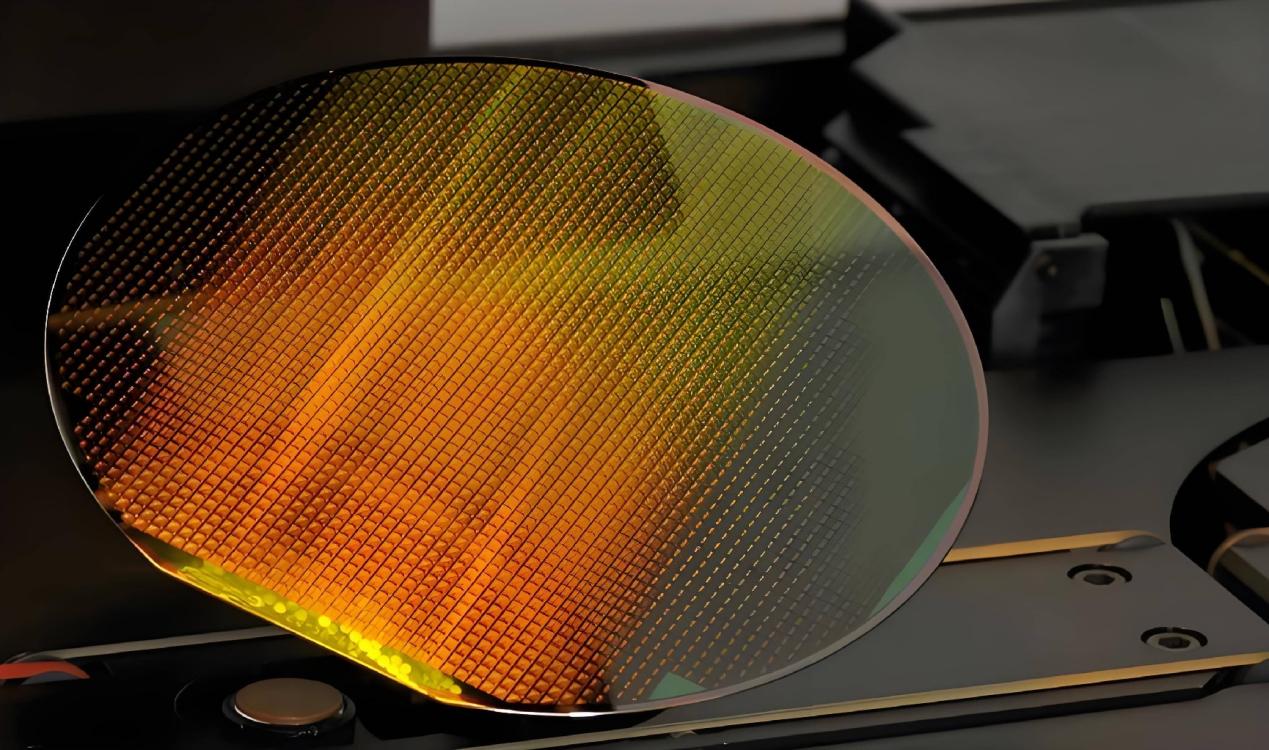

在晶圆检测、PCB/FPC线路测量、芯片封装检测场景中，各类显微AOI设备、工具显微镜需要定期像素当量校准。将大凡光电玻璃线纹尺置于视场内，算法识别刻线的像素间距，换算出精准的像素-物理尺寸转换系数，完成设备标定工作。针对芯片微凸点、重布线层这类亚微米级特征检测，设备标定出现微小偏差就会造成良率误判，玻璃线纹尺正是规避这类风险的核心基础工具。

2、精密机床与运动平台：全行程精度复核校验

坐标镗床、坐标磨床、直线运动平台等高精度设备，除了自带光栅位置反馈之外，还会借助玻璃线纹尺开展全行程精度复核。设备走完全程各个点位，对比机床反馈位置与线纹尺的真实刻度，获取运动系统的线性误差、回程间隙参数，将补偿参数写入控制系统。大凡光电玻璃线纹尺优异的尺寸稳定性，能有效改善设备长时间运行后，因为导轨磨损、光栅老化带来的定位漂移，保障加工孔位、轮廓的位置公差。

3、机器视觉与产线质检：标定复校的标准器具

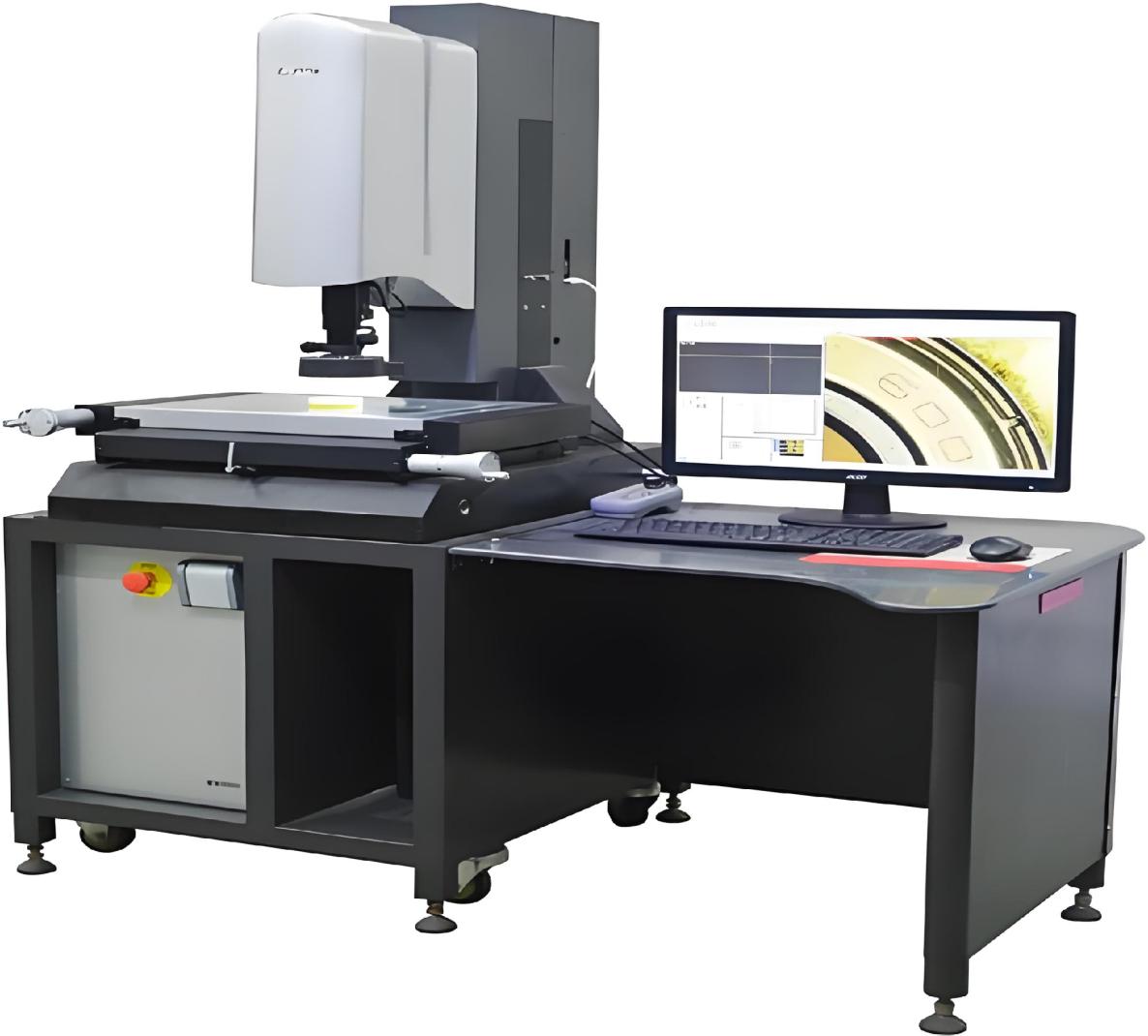

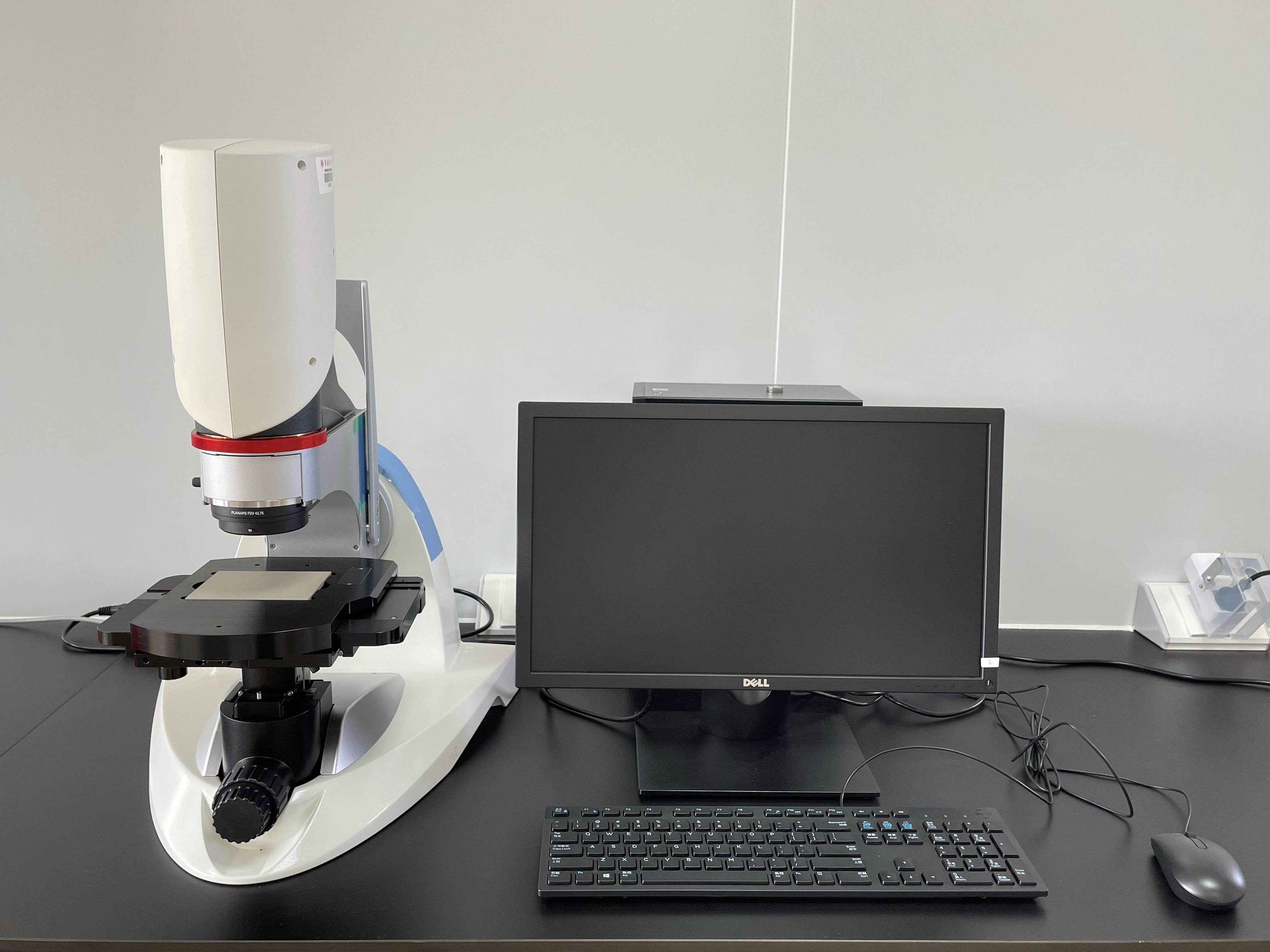

各类二次元影像测量仪、高倍率显微检测系统，日常点检、年度校准都离不开玻璃线纹尺。实验室计量室用它检定各类光学测量仪器；生产产线用它对视觉系统定期复校，抵消镜头老化、相机拆装带来的测量偏移。大凡光电多规格的线纹尺，从微小视场标定到大视场产线校准均可覆盖，是机器视觉质检场景的标配基准工具。

4、科研与计量实验室：量值传递的标准载体

在科研实验、航空航天精密检测场景，玻璃线纹尺作为便携标准器，可用于多种光学测试装置的校验，保障实验数据可靠可溯源。大凡光电石英基材款优异的温度稳定性，也能更好地适配实验室高精度计量的严苛要求。

四、场景化选型与使用规范

不同应用场景对线纹尺的精度、基材、尺寸要求差异显著，合理选型既能满足性能指标，又能控制采购成本。结合大凡光电的产品体系，几个核心选型原则可以参考。

基材选型：常温实验室、常规工业检测选浮法光学玻璃即可，性价比最优；高精度计量、高温工况、长期稳定性要求高的场景，优先选石英玻璃基材，热膨胀系数更低，环境适应性更强；大尺寸大视场场景可选用超白玻璃。

精度匹配：建议遵循精度余量原则——线纹尺的精度至少是被测系统要求精度的3倍以上。比如系统要求±3μm的测量精度，建议选用选线缝精度≤±1μm的玻璃线纹尺，预留足够的精度冗余，保障测量结果的可靠性。

规格选择：有效刻度长度建议覆盖被测范围的120%，预留足够余量；厚度结合安装方式定，悬臂安装选3mm以上板材，平面固定选1~2mm薄板即可。同时支持定制十字基准线、编码刻度、安装孔位等特殊结构，适配多样化安装与使用场景。

使用时也有几个注意点：安装采用多点固定，平整贴合刚性背板，避免弯曲形变，安装完毕核验平面度；工况环境尽量保持20℃±5℃，相对湿度40%~60%，避免阳光直射与强振动环境；日常维护用气吹除浮尘，污渍用无水乙醇轻擦，严禁硬物刮擦刻度面；校准周期区分场景，计量用途每年校准一次，工业现场使用每2~3年校准一次，出现刻度划痕、镀膜脱落现象及时更换。

结语

总的来说，高精度玻璃线纹尺的核心价值，不在于它本身是一把“尺子”，而在于它搭建了一套可溯源、可传递的长度基准体系。从光学基材选型、光刻蚀刻成型，再到铬层镀膜与防护处理，每一道工艺都守护了微米级刻度精度稳定性；而满足计量标准的参数指标与完整的溯源链路，让不同设备、车间、不同供应链的测量数据拥有统一比对依据。

正因如此，它得以赋能多元工业场景：半导体行业依靠它完成像素当量标定，精密机床借助它复核全行程精度，视觉产线依托它定期校验偏移，科研计量实验室将其作为量值传递载体。实际应用中，根据工况匹配基材、预留精度冗余、结合被测范围选定规格，配合标准化安装维护与定期计量校准，才能保障基准体系长期稳定输出。从工艺研发到落地应用，高精度玻璃线纹尺，持续托举整个工业测量体系的精度底线。
